Einführung
Dieser Artikel enthält die wichtigsten Informationen für die Installation eines zylindrischen LPG-Tanks mithilfe von in unserem Webshop erhältlichen Montagematerialien, basierend auf geltenden Richtlinien und Vorschriften. Darüber hinaus werden in diesem Dokument praktische Beispiele für Montagemethoden mit Erklärungen gegeben.
Die folgenden verwandten Tutorials ergänzen diesen Artikel:
LPG-Brenngastanks für Wohnmobile, Caravans und Food Trucks
LPG-Installation in einem Wohnmobil, Caravan, Food Truck oder Motorhome
Montageanleitung für LPG-Zylindertanks (Brenngastanks) in Fahrzeugen
Die EN 1949 Norm: Der europäische Standard für sichere LPG-Systeme in Wohnmobilen und Caravans
Was ist eine LPG-Gasflasche und welche verschiedenen Typen gibt es?
Einführung in die LPG-Tank-Installation
Es gibt viele verschiedene Arten von LPG-Tanks mit jeweils unterschiedlichen Abmessungen. Das ist nicht ohne Grund, da es eine noch größere Vielfalt an Fahrzeugen mit unterschiedlichen Formen und Größen gibt. Daher ist es wichtig, dass der LPG-Tank und das Fahrzeug gut zusammenpassen und dass der LPG-Tank die richtigen Abmessungen hat, um ordnungsgemäß in oder unter dem Fahrzeug installiert zu werden. Angesichts dieser großen Variation einerseits der LPG-Tanks und andererseits der Fahrzeuge ist es unmöglich, spezifische Anweisungen für jede kombinierte Variante zu geben.
Hauptregel: Lassen Sie den LPG-Tank von einem zertifizierten LPG-Fachmann installieren!
Halten Sie sich an die Sicherheitsanforderungen der Richtlinie EN 12979 (oder in den Niederlanden die RDW LPG-Einbauvorschriften) und respektieren Sie diese
Befolgen Sie die geltenden Richtlinien der Richtlinie EN 12979 (oder für die Niederlande die RDW LPG-Einbauvorschriften) für die Installation und Sicherung von LPG-Tanks als Kraftstoff für den Antrieb und für den Hausgebrauch wie Heizen und Kochen in Freizeitfahrzeugen wie Wohnmobilen, Caravans und Food Trucks. Diese Richtlinien sind maßgeblich!
Primäre allgemeine LPG-Tank-Installationsanweisungen:
Die nachstehenden Anweisungen gelten für alle Arten von LPG-Tanks und/oder Platzierungsarten (sofern nicht ausdrücklich anders angegeben).
- Der LPG-Tank muss dauerhaft im Fahrzeug angebracht sein.
- Der LPG-Tank darf nicht von Korrosion betroffen sein.
- Der LPG-Tank darf nicht im Motorraum platziert werden.
- Der LPG-Tank muss für Inspektion, Austausch und Bedienung des Absperrventils zugänglich bleiben.
- Der LPG-Tank darf nicht in der Nähe einer Wärmequelle platziert werden. (Mindestabstand 10 cm). Bei einem Abstand von weniger als 10 cm muss ein Hitzeschild angebracht werden.
- Der LPG-Tank darf keinen metallischen Kontakt mit dem Fahrzeug haben.
- Der LPG-Tank muss gemäß der R67-01-Verordnung zugelassen und mit einer Zulassungsnummer versehen sein.*
- Am LPG-Tank dürfen keine Schweiß- oder Bohrarbeiten durchgeführt werden.
- Der LPG-Tank muss ordnungsgemäß gesichert sein (die Befestigungsmethode hängt von der Art des Tanks, dem Einbauort im Fahrzeug und dem Tankvolumen ab).
- Befestigungsmaterialien müssen korrosionsbeständig und anderen Umgebungsbedingungen standhalten.
- Bei einer LPG-Inneninstallation muss der LPG-Tank mit einem Armaturenkasten / einer gasdichten Abdeckung versehen und mit einer Belüftung nach außen über einen Bodenablauf mit ausreichendem Durchgang ausgestattet sein.
- Bei einer LPG-Unterflurmontage muss ein Mindestabstand von 20 cm zwischen dem LPG-Tank und der Fahrbahnoberfläche bestehen.
* LPG-Tanks sind mit einer R67-01-Zulassung ausgestattet. Diese Zulassungsnummer ist auf dem Tank angebracht und muss nach der Installation sichtbar bleiben. Neu gelieferte LPG-Tanks werden mit einem Tankzertifikat geliefert, das die Herstellungsdaten des Tanks enthält. (Dieses Zertifikat ist entweder direkt am Tank oder auf der Verpackung angebracht). Verlieren Sie dieses Dokument nicht.
TIPP! Bei Unterflurmontage; wenden Sie während der Installation eine Schutzbeschichtung (Unterbodenschutz) auf den LPG-Tank an, um die Lebensdauer des Tanks zu verlängern. Reinigen Sie anschließend den Tank jährlich von Sand, Staub und Schmutz, trocknen Sie ihn und tragen Sie dann eine neue Schutzschicht auf.
TIPP! Beim Erstbefüllen des Gastanks
Zusätzlich zu einem obligatorischen Dichtheitstest ist es ratsam, den Gastank und die Anschlüsse (wie die Ventile am Tank, die Füllleitung und den Füllanschluss) vor dem Befüllen des Gastanks mit LPG besonders sorgfältig auf mögliche Leckagen zu überprüfen. Um den Gastank unter Druck zu setzen, können Sie einfach den Zapfpistolenanschluss der LPG-Tankstelle an Ihren Füllanschluss anschließen (ohne die Pumpe zu aktivieren). Dadurch fließt eine begrenzte Menge LPG aus der Zapfpistole und Leitung in den Gastank, da dieser noch druckfrei ist. Diese begrenzte Menge LPG verdampft im Gastank und baut dadurch einen Gasdruck im Gastank auf, der ausreicht, um eventuelle Leckagen feststellen zu können. LPG riecht auch stark, daher sollte ein Leck auch dadurch bemerkbar sein. Überprüfen Sie sorgfältig auf Lecks mit einem Gasleckdetektor-Spray (oder alternativ einer Pflanzenspritze mit Seifenwasser) und sprühen Sie es auf die verschiedenen Kupplungen und Anschlüsse. Erst wenn Sie wissen, dass alles dicht und richtig angeschlossen ist, ist es möglich, den Tank weiter zu befüllen.
Optionale Verwendung eines Armaturenkastens
Ein Armaturenkasten wird verwendet, um die Tankarmaturen / Zubehörteile zu schützen und im Falle einer Inneninstallation, eventuelle Gase aus dem Überdruckventil am LPG-Tank aufzufangen und dann über eine Entlüftungsleitung und einen Bodenablauf (Bodendurchführung) nach außen abzuleiten. Ein Armaturenkasten ist auf jeden Fall erforderlich, wenn der LPG-Tank im Innenraum des Fahrzeugs platziert wird und mit den mitgelieferten Dichtungen gasdicht angeschlossen werden muss. Ein Armaturenkasten ist nicht zwingend erforderlich, wenn der LPG-Tank in einem Außenbereich (z. B. bei Unterflurmontage) oder in einem belüfteten Raum (der vom Rest des Fahrzeugs abgeschlossen ist) platziert wird. Es ist jedoch immer notwendig, die Tankarmaturen / Zubehörteile vor Schmutz und Wasser zu schützen.
Platzierung des Gastanks im Innenraum / Außenbereich:
In dem Fall, dass ein Gastank im Innenraum des Fahrzeugs platziert wird (Inneninstallation), ist es notwendig, den Gastank mit einem Armaturenkasten, einer Entlüftungsleitung und einem Bodenablauf (Bodendurchführung) zum Ableiten eventueller Gase nach außen auszustatten.
Ein Armaturenkasten in Kombination mit einem Handventil ist nicht immer einfach gasdicht zu machen....
Bei Verwendung eines Handventils mit SHELL-Anschluss Male G.5 Kombi (G.2/G.4/G.8) (Linksgewinde W21.8x1/14) ist es NICHT möglich, den Armaturenkasten ordnungsgemäß abzudichten, was bedeutet, dass diese Kombination im Wesentlichen nur für die Unterflurmontage oder im Falle einer Inneninstallation (Innenraum) nur in einem belüfteten Raum, der vom Rest des Fahrzeugs abgeschlossen ist, geeignet ist.
Bei Verwendung eines Handventils mit einem 8mm-Kompressionsfitting, das direkt nach außen zeigt, kann der Armaturenkasten ebenfalls NICHT ordnungsgemäß abgedichtet werden, da nicht genügend Platz für eine gasdichte Kunststoff-Dichtungshülse vorhanden ist.
Im Falle eines Handventils mit einem 8mm-Kompressionsfitting kann der Armaturenkasten gasdicht abgedichtet werden, wenn das Handventil mit seiner Auslassöffnung nach innen gerichtet ist. (Die Gasleitung kann dann im Armaturenkasten geschlungen oder auf derselben Seite wie die Füllleitung aus dem Gehäuse austreten).
Installationsanleitungen für LPG-Zylindertanks und zylindrische Brenngastanks
Achten Sie auf die richtige Positionierung eines Zylindertanks für einen ordnungsgemäßen Betrieb.
Ein Zylindertank muss horizontal platziert und im richtigen Winkel gedreht werden, damit die Gasentnahme und das 80%-Füllventil des Tanks korrekt funktionieren.

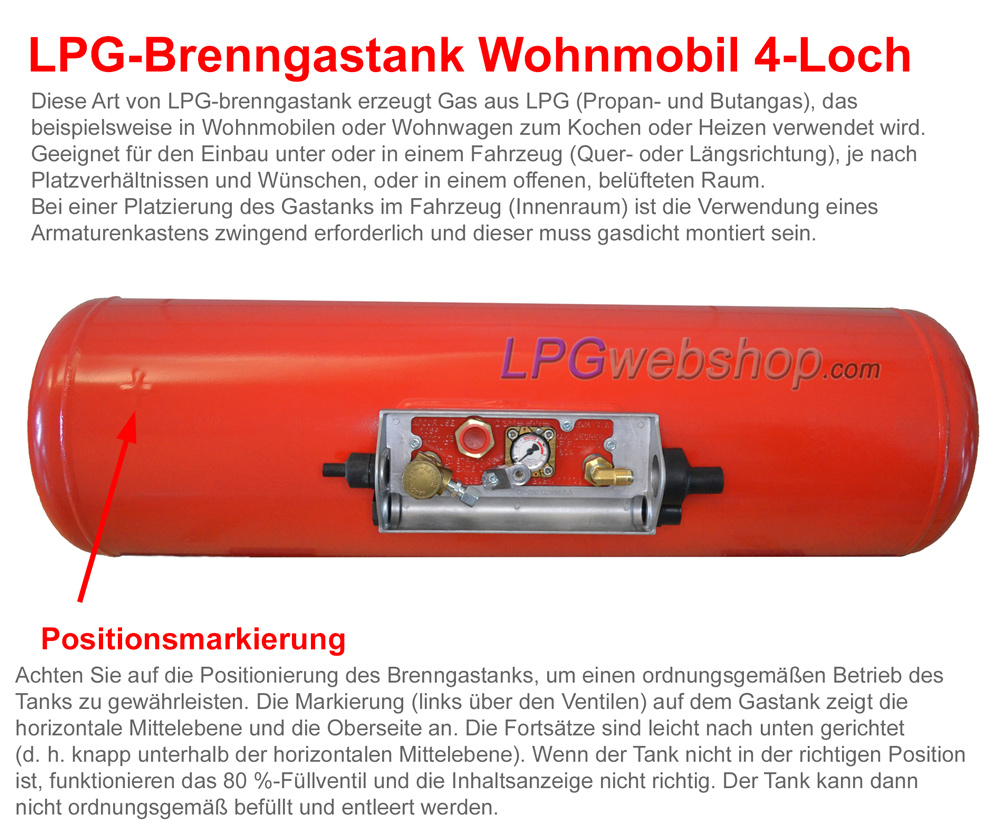

Bei einem LPG-Zylindertank für den Antrieb (Flüssigentnahme) stehen die Tankventile in einem Winkel von 52 Grad zu einer zentralen vertikalen Linie. Die Tankventile ragen somit etwas über die zentrale horizontale Ebene des Tanks hinaus. Siehe das folgende Beispiel eines LPG-Zylindertanks.

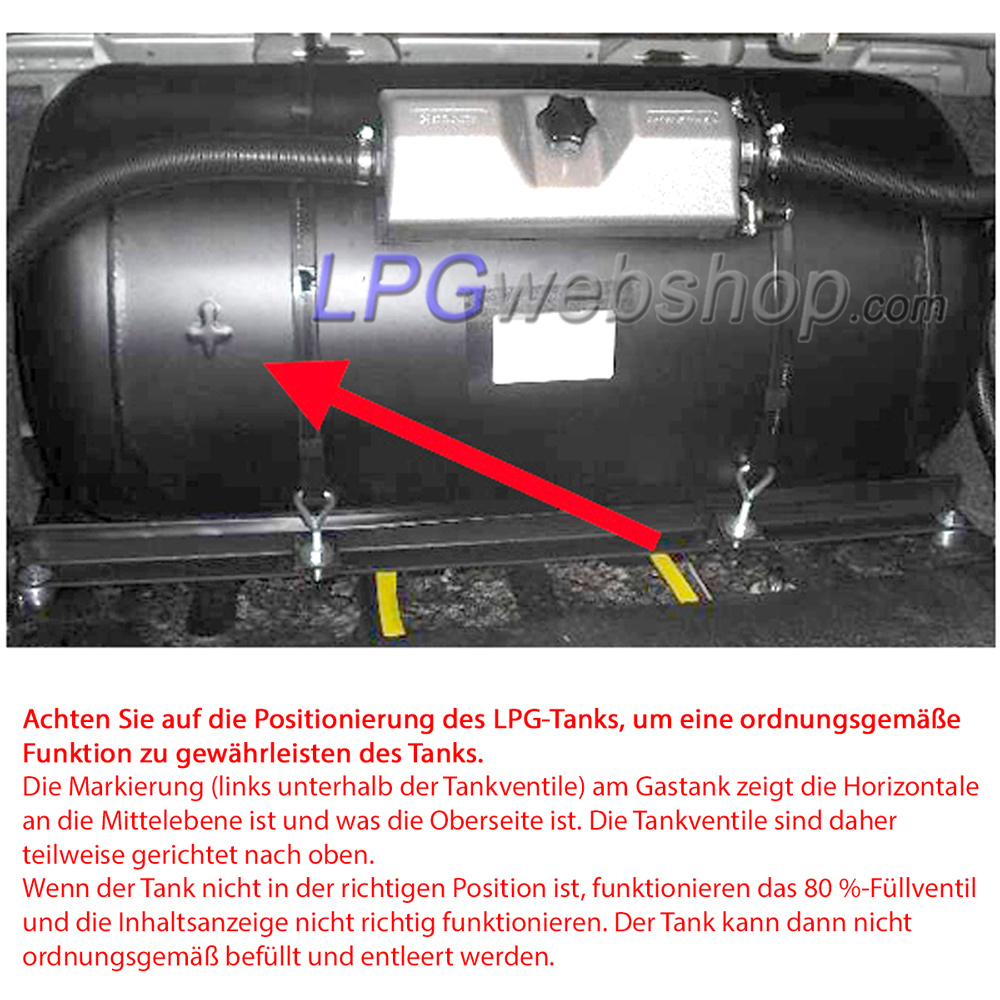

Auf den Gastanks ist die Mitte durch ein Kreuz mit einem nach oben gerichteten Pfeil gekennzeichnet. Manchmal wird dieses Kreuz mit einem Aufkleber angezeigt, in anderen Fällen ist eine Form in den Tank geprägt.
Bei einem Brenngastank beträgt dieser Winkel 105 Grad, und die Armaturen befinden sich unterhalb der horizontalen Mittelebene des Tanks.
Sicherung von LPG-Zylindertanks und zylindrischen Brenngastanks
Zylindertanks können mit einer der folgenden Methoden gesichert werden:
- Montage mit einem Tankrahmen und Tankbändern
- Montage mit Tankmontagehaltern mit Fuß
- Montage mit Montageringen, die an Winkeleisen geschweißt sind

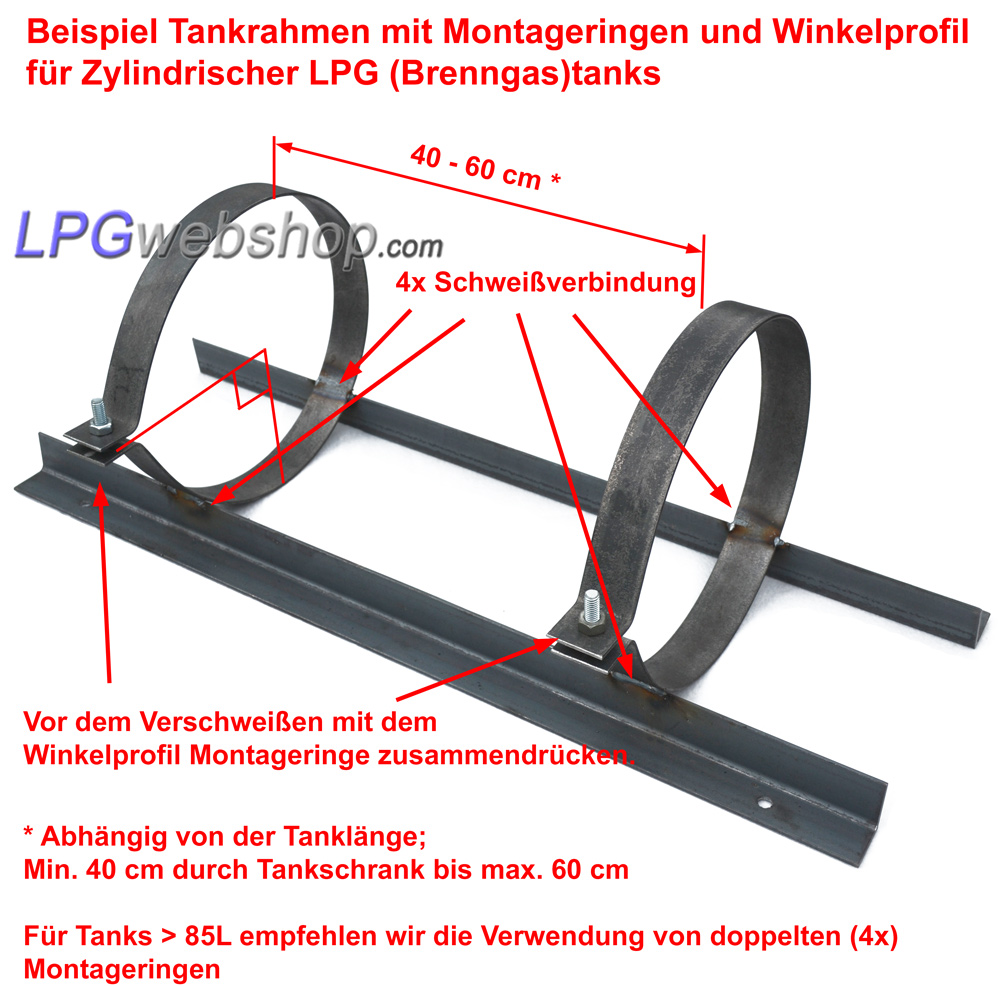

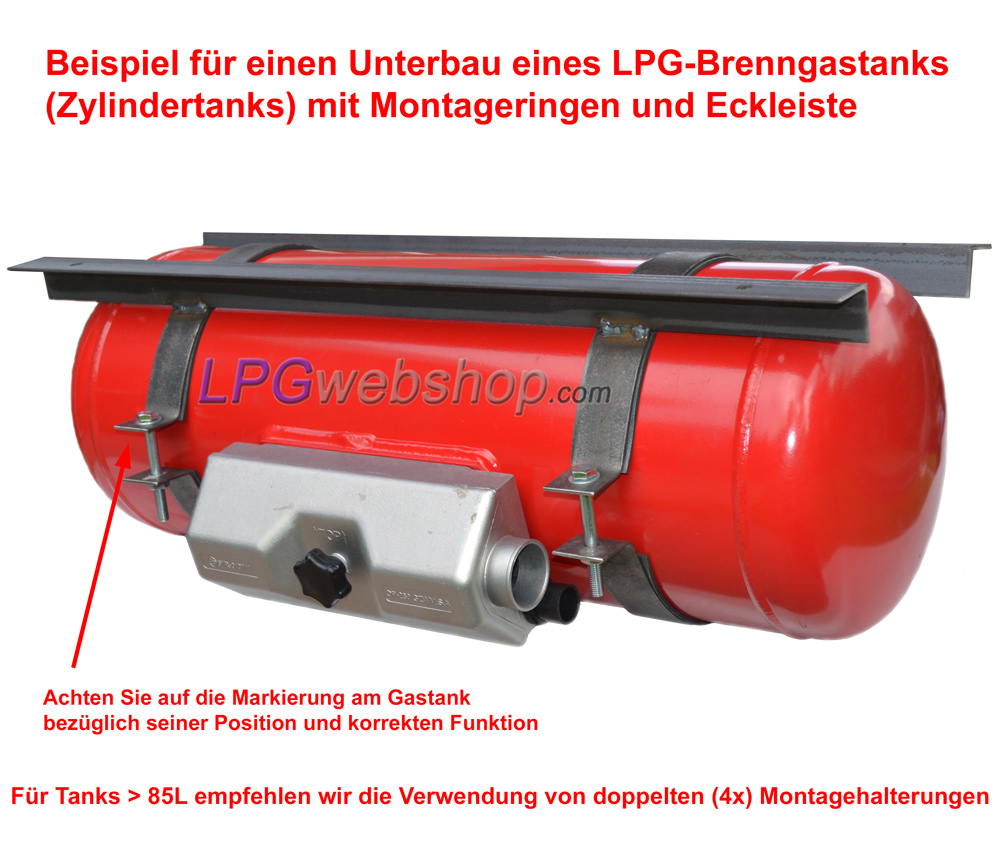

Beispiele für Befestigungsmaterialien für Zylindertanks
Nachfolgend gehen wir auf jede Methode näher ein:
Grundanleitung für die Montage von LPG-Zylindertanks mit einem Tankrahmen und Tankbändern
Ein Tankrahmen / Tankgestell wird in Kombination mit Tankbändern verwendet, um einen LPG-Zylindertank (LPG-Brenngastank) mit einem Tankdurchmesser von mindestens 270 mm bis zu maximal 400 mm zu sichern. (Gastanks mit einem Durchmesser von weniger als 27 cm fallen zwischen die Träger). Die Schweißnähte des Tanks müssen innerhalb der Länge des Tankrahmens liegen. Als Faustregel können Sie die Länge zwischen den Schweißnähten bestimmen, indem Sie ungefähr 10 cm von der Gesamttanklänge abziehen. Die Tankbänder müssen verhindern, dass der LPG-Tank rutscht, sich dreht oder sich löst. Wenn der Tank in Fahrtrichtung platziert wird, verwenden Sie eine Stirnplatte am Tankrahmen, um ein Durchrutschen des Tanks zu verhindern.

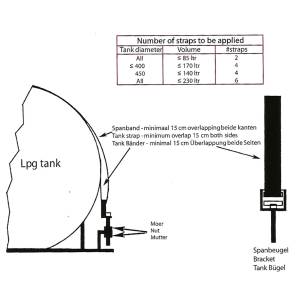

Für Tanks mit einem Volumen von mehr als 85 Litern ist die Verwendung von doppelten Tankbändern erforderlich. Das bedeutet insgesamt mindestens 4 Tankbänder.
Diese Befestigungsmethode ist NICHT geeignet für Gastanks mit einem Volumen von mehr als 150 Litern. Für diese werden spezielle Tankmontagehalter benötigt (siehe Montage mit Tankhaltern mit Fuß). Im Falle der Unterflurmontage von Tanks mit einem Volumen von mehr als 80 Litern raten wir davon ab, sie mit einem Tankrahmen und Bändern zu sichern, sondern empfehlen die Verwendung von Montageringen oder Montagehaltern.
- Sichern Sie den Tankrahmen am vorbestimmten Ort mit einer ausreichenden Anzahl von Schrauben der richtigen Qualität an einer ausreichend stabilen Struktur. Der Tankrahmen muss mit einer Mindestanzahl von Schrauben minimaler Größe und Qualität am Fahrzeugboden befestigt werden. Diese Werte hängen von der Größe des Tanks und den (nationalen) Vorschriften ab. (EN 12979 / RDW Einbauvorschriften).
- Der Gastank darf keinen Metall-zu-Metall-Kontakt mit dem Tankrahmen haben. Verwenden Sie daher Kunststoff- oder Gummisolationsmaterial (U-Profil). Bringen Sie das Isoliermaterial auf dem Tankrahmen an, damit der Tank keinen metallischen Kontakt mit dem Rahmen hat.
- Positionieren Sie den Gastank auf dem vorbereiteten Tankrahmen. Achten Sie auf die Markierung (Kreuz mit Pfeil) am Gastank für eine korrekte Positionierung, um einen ordnungsgemäßen Betrieb des Gastanks zu gewährleisten. Die Markierung zeigt die Oberseite und die horizontale Mittelebene an.

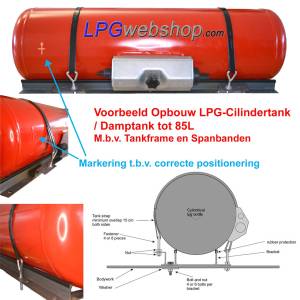

- Verwenden Sie Tankbänder (wie in den folgenden Abbildungen gezeigt), um den Tank am Tankrahmen zu sichern. Die Tankbänder verlaufen über den Tank und werden auf jeder Seite durch eine Halterung geführt (von außen nach innen). Die Enden der Tankbänder haben auf beiden Seiten eine Mindestüberlappung von 15 cm (vorzugsweise mehr) und gehen unter demselben Tankband zurück, wobei sie zwischen dem Tank und dem Band selbst eingeklemmt werden. Stellen Sie sicher, dass die Tankbänder fest angezogen sind und dass der Tank fest und ohne Spiel auf den Tankrahmen gedrückt wird.
- Es dürfen keine Schwächungen in die Tankbänder eingebracht werden, z. B. durch Bohren eines Lochs. Die Befestigung der Tankbänder darf nur mit den dafür vorgesehenen und mitgelieferten Bandhaltern erfolgen.
- Die Tankbandhalter sind am Tankrahmen befestigt. Auf einer Seite (normalerweise hinten) ist die Halterung am Tankrahmen und an der Fahrzeugbodenplatte befestigt. (Beginnen Sie mit dieser Seite). Auf der anderen Seite des Tankrahmens ist die Halterung an einem speziell höher gelegenen Befestigungspunkt montiert, der es ermöglicht, die Tankbänder durch Anziehen der Muttern zu spannen. Vergessen Sie nicht, mit der zweiten Mutter zu sichern.
- Der LPG-Tank muss mit mindestens zwei Tankbändern am Tankrahmen gesichert sein. Wenn die Tankbänder auch das Gewicht des LPG-Tanks tragen (d. h. der Tank liegt nicht auf dem Tankrahmen, sondern hängt in den Tankbändern; Unterflurmontage), müssen mindestens 3 Tankbänder installiert werden. Wir empfehlen jedoch in diesem Fall mindestens 4 zu verwenden, damit der Tank symmetrisch gesichert ist. Die genaue Anzahl der zu verwendenden Tankbänder hängt unter anderem vom Tankvolumen und der Positionierung des LPG-Tanks ab. Befolgen und respektieren Sie außerdem die nationalen Vorschriften für eine korrekte Installation. (EN 12979 / RDW Einbauvorschriften).
- Im Falle einer umklappbaren Rücksitzbank kann der Tank beispielsweise längs auf der linken oder rechten Seite im Gepäckraum installiert werden. Der Tankrahmen muss dann mit einem zusätzlichen Bauteil, einem erhöhten Querträger an der Vorderseite des Rahmens (Kopfstück), ausgestattet sein, um zu verhindern, dass der Tank im Falle einer Kollision vom Rahmen rutscht. Und es muss insgesamt ein Freiraum von 10 cm zwischen dem Tank und der Rückenlehne sowie der Rückseite des Autos bestehen.

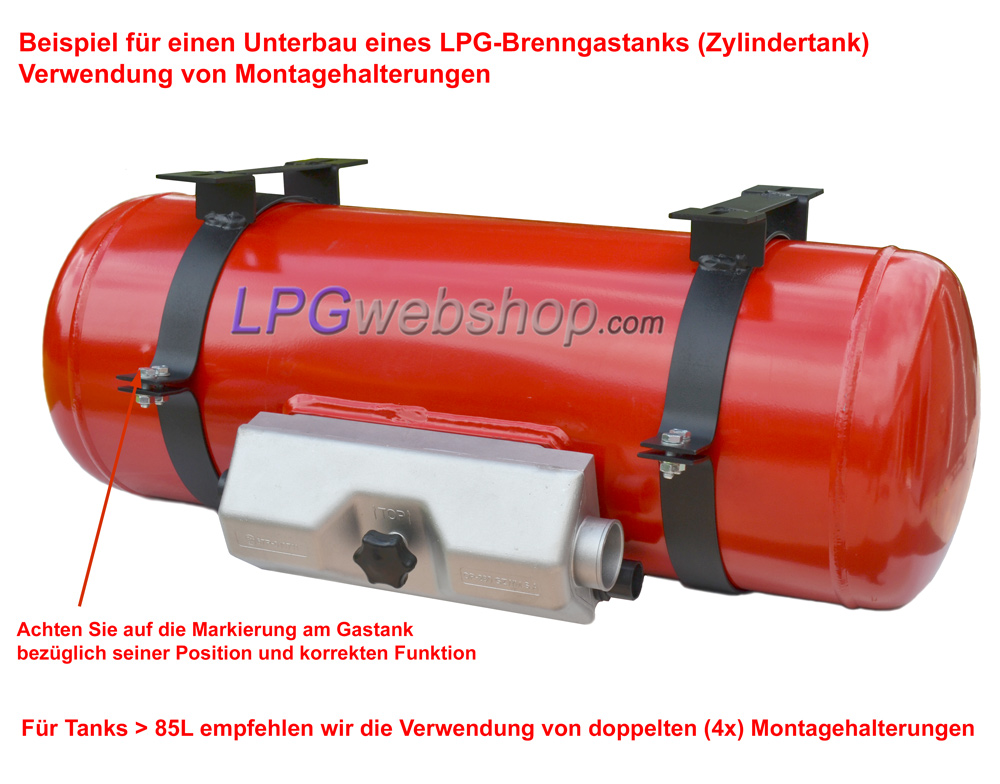

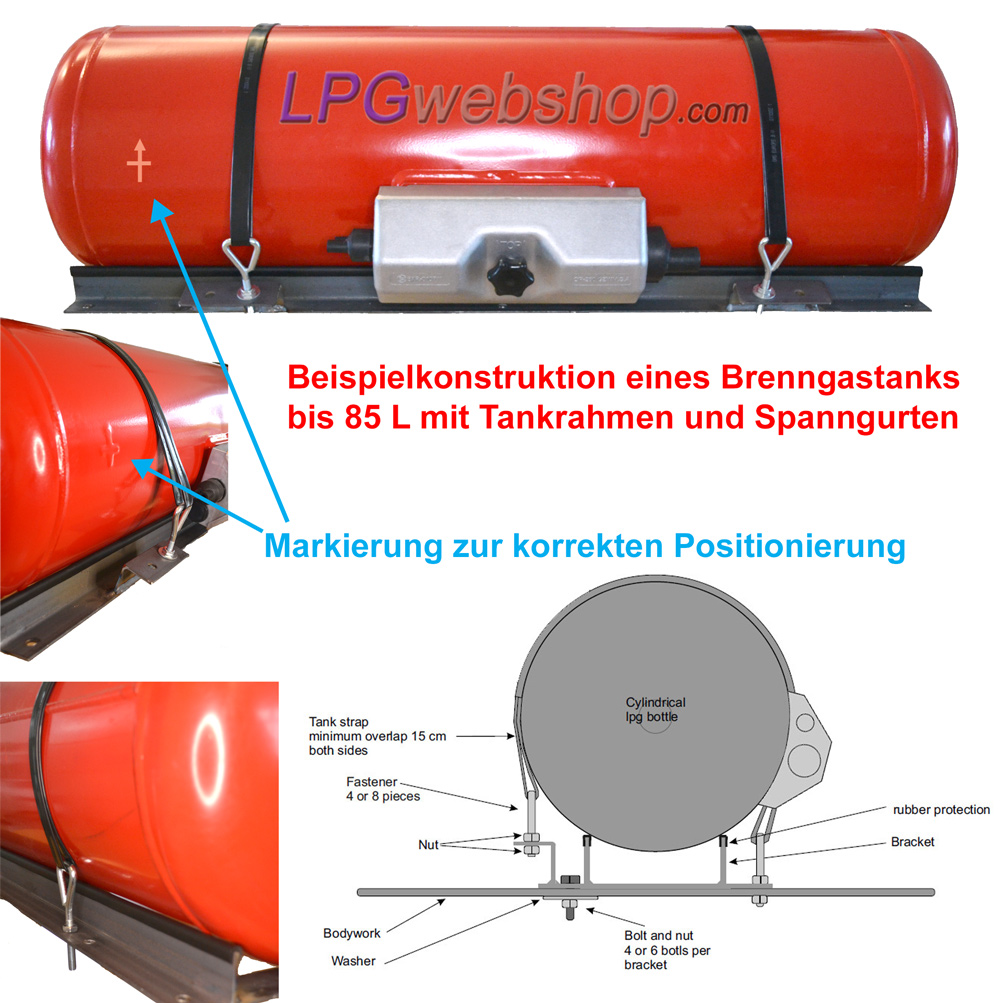

Nachfolgend finden Sie einige illustrative Bilder zur Zylindertankmontage mit einem Tankrahmen und Tankbändern:
Grundanleitung für die Montage von LPG-Zylindertanks mit Tankmontagehaltern mit Fuß
Diese Montagehalter werden zur Installation von LPG-Brenngastanks und LPG-Zylindertanks mit einem Tankdurchmesser von 200 mm bis 400 mm verwendet.
Grundlegende Montageanleitung:

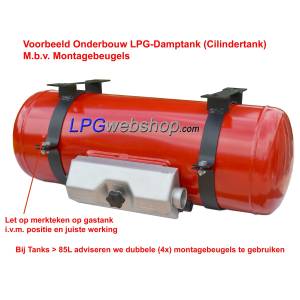

- Befestigen Sie die Montagehalter mit dem Fuß an einem starken und stabilen Teil des Fahrzeugs mit einer ausreichenden Anzahl und ausreichend starken Schrauben.
- Verwenden Sie die richtige Anzahl von Montagehaltern für Ihre Anwendung (abhängig von der Tankgröße und der Montagemethode). Die Montagehalter müssen innerhalb der Schweißnähte des Gastanks liegen. Verwenden Sie mindestens 4 Montagehalter für Tanks mit einem Volumen von mehr als 85 Litern.
- Der Gastank darf keinen metallischen Kontakt mit den Tankhaltern haben. Bringen Sie daher im Inneren der Tankhalter eine Isolierung an, damit der Tank keinen Metall-zu-Metall-Kontakt mit den Haltern haben kann. (Isolierschaumband ist enthalten)
- Biegen Sie die Montagehalter leicht auf, um den Gastank einsetzen zu können.
- Bestimmen Sie die Position des Gastanks sorgfältig. Achten Sie genau auf die Markierung (Kreuz mit Pfeil) am Gastank für eine korrekte Positionierung, um einen ordnungsgemäßen Betrieb des Gastanks zu gewährleisten. Die Markierung zeigt die Oberseite und die horizontale Mittelebene an. Achten Sie auch genau auf die Position der Halterungsflansche relativ zu den Tankarmaturen (Armaturenkasten), damit ein- und ausgehende Leitungen nicht blockiert werden. Verwenden Sie eine ausreichende Anzahl von Schrauben der richtigen Qualität für eine ausreichend stabile Konstruktion.
- Es dürfen keine Schwächungen in die Montagehalter eingebracht werden, z. B. durch Bohren eines Lochs.
LPG-Zylindertanks mit einem Volumen von mehr als 150 Litern
Wenn ein LPG-Tank ein Volumen von mehr als 150 Litern hat, muss der Tank mit einer speziellen Konstruktion gesichert werden. Hierfür wird in der Regel ein Tankhaltersatz wie der unten abgebildete verwendet. Dieser Tankhaltersatz ist für Zylindertanks mit einem Durchmesser von 45 cm erhältlich. Zwischen Tank und Tankhaltersatz muss eine Isolierschicht (Gummi) angebracht werden.
Grundanleitung für die Montage von LPG-Zylindertanks mit Montageringen, die an Winkeleisen geschweißt sind
Diese Montageringe werden in Kombination mit einem Eisenwinkelprofil zur Installation von LPG-Zylindertanks (Brenngastanks) mit einem Tankdurchmesser von 200 mm bis maximal 400 mm verwendet. Die Montageringe müssen innerhalb der Schweißnähte des Gastanks liegen. Verwenden Sie mindestens 1 Montagering auf jeder Seite der Tankarmaturen (also insgesamt mindestens 2) und verwenden Sie mindestens 4 Montageringe für Gastanks mit einem Volumen von mehr als 85 Litern.
Grundlegende Montageanleitung:

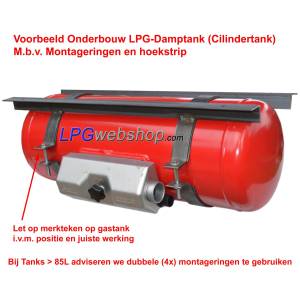

Bauen Sie die Montageringe in Kombination mit Winkelstreifen / Winkeleisen (oder anderem Konstruktionsmaterial) zu einem stabilen und gut passenden Tankrahmen für Ihren Gastank und Ihr Fahrzeug zusammen. Stellen Sie sicher, dass die Ringe, wenn Sie die Montageringe am Winkelstreifen befestigen (durch Verschweißen), in der geschlossenen Position sind (genau wie sie später um den Gastank sitzen werden). Andernfalls könnte der Winkelstreifen nicht im richtigen Winkel zu den Ringen stehen. Es dürfen keine Schwächungen in die Montageringe eingebracht werden, z. B. durch Bohren eines Lochs.
Achten Sie auf die Position (der Markierung auf) dem Gastank. Achten Sie auch genau auf die Position der Enden der Ringe relativ zu den Tankarmaturen (Armaturenkasten), damit sie ein- und ausgehende Leitungen nicht behindern. Verwenden Sie eine ausreichende Anzahl von Schrauben der richtigen Qualität für eine ausreichend stabile Konstruktion. Diese Werte hängen von der Größe des Gastanks und den nationalen Vorschriften ab. (EN 12979 / RDW Einbauvorschriften).
Tragen Sie nach vollständiger Vorbereitung und Dimensionierung des Tankrahmens eine Schutzbeschichtung auf.
Der Gastank darf keinen metallischen Kontakt mit dem Tankrahmen haben. Verwenden Sie daher die mitgelieferte Klebeisolierung und bringen Sie sie auf der Innenseite der Montageringe an.
Positionieren Sie den Gastank auf dem vorbereiteten Tankrahmen. (Biegen Sie dazu die Ringe leicht auf.) Achten Sie auf die Markierung (Kreuz mit Pfeil) am Gastank für eine korrekte Positionierung, um einen ordnungsgemäßen Betrieb des Gastanks zu gewährleisten. Die Markierung zeigt die Oberseite und die horizontale Mittelebene an.
