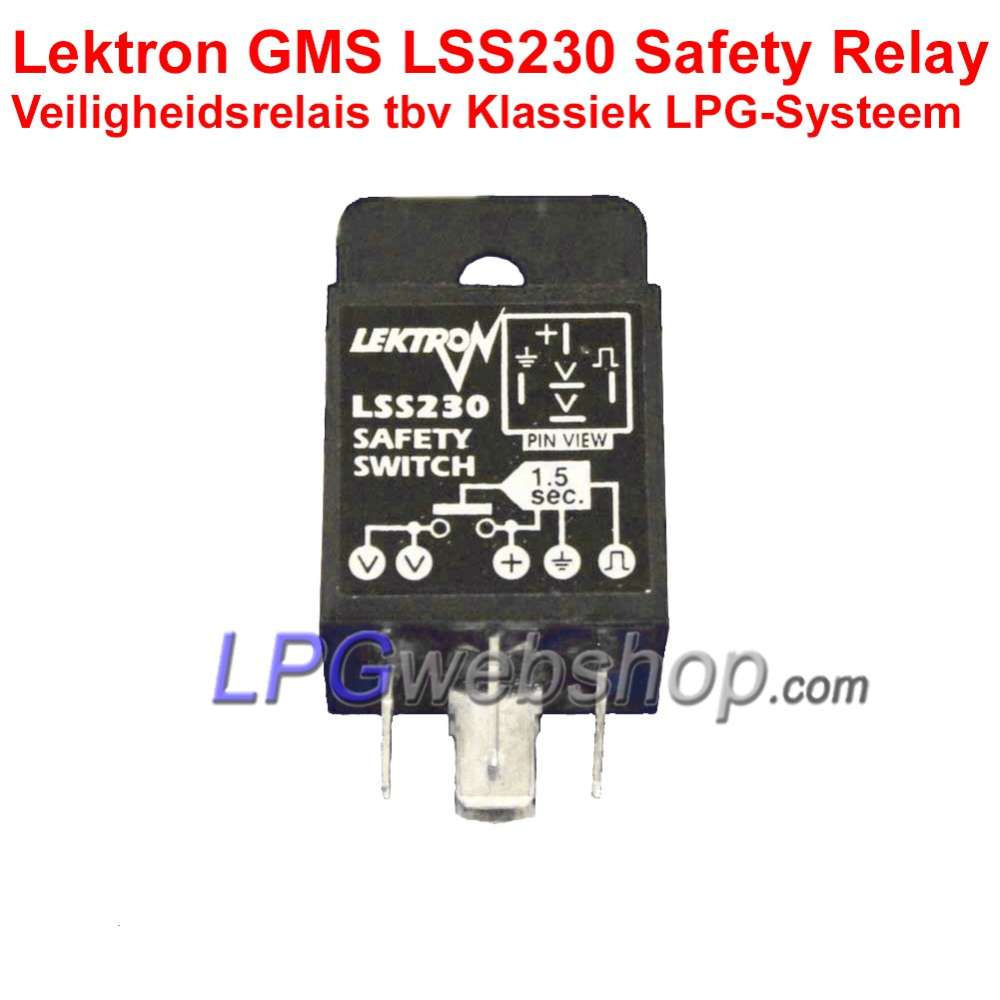

Lektron LSS230 Sicherheitsschaltrelais – Induktionsrelais

Lektron GMS LSS23 Sicherheitsrelais Sicherheitsrelais 5-polig

Auch Induktionsrelais oder Sicherheitsrelais genannt.

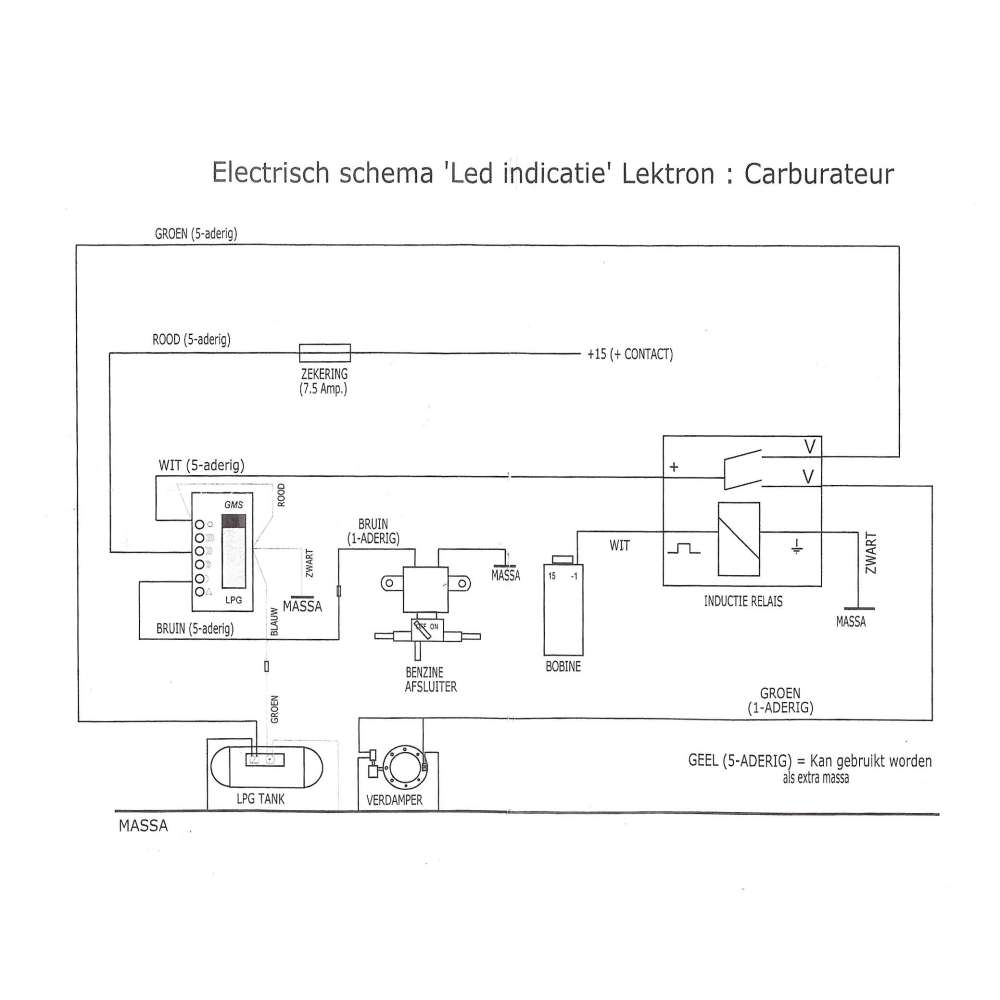

Dieses Relais dient als Sicherheitsrelais, das nur dann erregt wird, wenn ein Impuls (von der Zündspule) anliegt.
Das Gassystem funktioniert auf diese Weise nur bei laufendem Motor. Sollte der Motor abgewürgt werden, werden anschließend auch die Gasventile geschlossen.

WICHTIG:

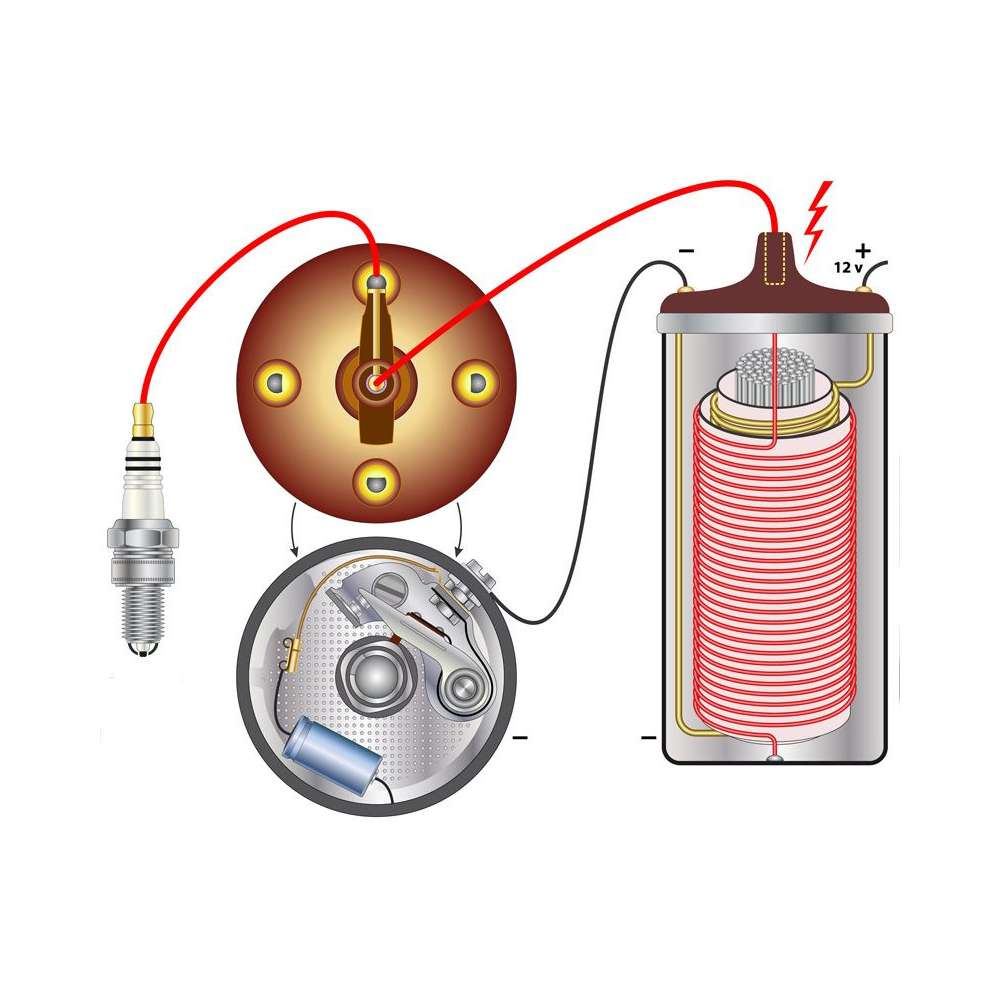

Nehmen Sie das Impulssignal von der Niederspannungsseite der Zündspule (-1). Dabei handelt es sich um das Signal, das von den Kontaktstellen oder der elektronischen Steuerung der Zündspule kommt. Wird auch als Primärspulensteuerung bezeichnet.

Verwenden Sie die Hochspannungskabel (Zündkerzenkabel) NICHT als Impulssignal. Dies wird manchmal genutzt, indem ein Draht darum gewickelt und an das Relais angeschlossen wird. Dies kann zu starkem Rauschen, Störungen und Spitzenspannungen führen, was dazu führen kann, dass sich das Relais seltsam verhält und schneller defekt wird.
