Lektron GMS Safety Relais (Relay) - LSS230 Safety Switch

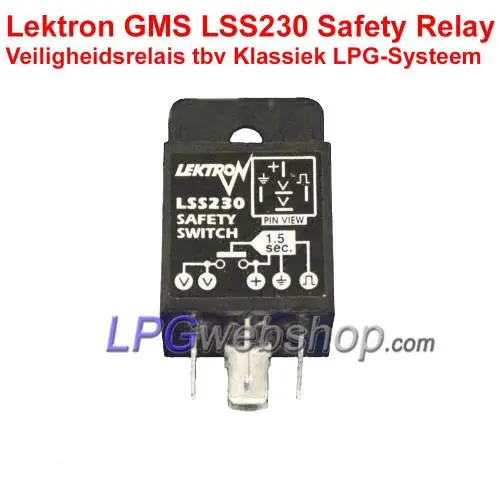

Lektron GMS LSS23 Safety Relay Veiligheidsrelais 5-Polig

Ook wel Inductie-relais of Safety Relay genoemd.

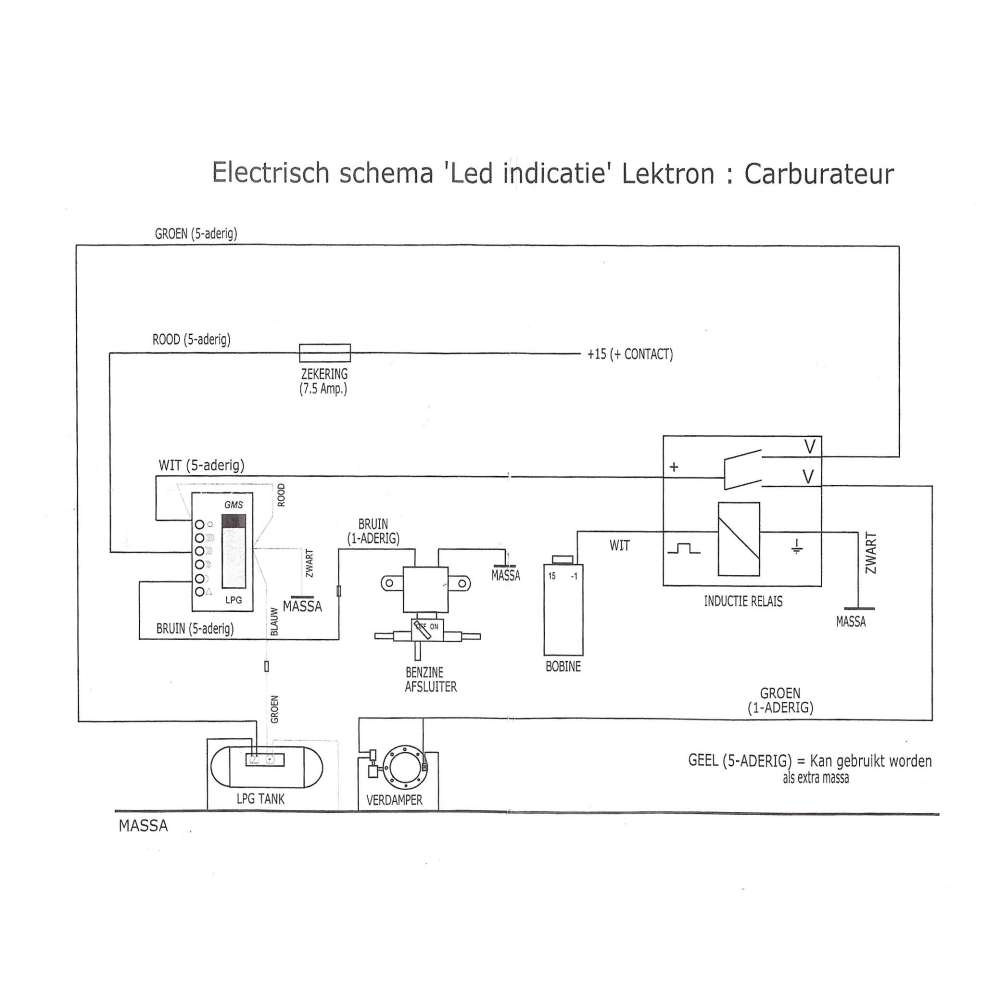

Dit relais dient als veiligheidsrelais, dat alleen bekrachtigd wordt als er een pulse (van de bobine) aanwezig is.
Het gassysteem werkt op deze manier alleen bij een draaiende motor. Als de motor afslaat, zullen de gasafsluiters daarna ook worden afgesloten.

BELANGRIJK:

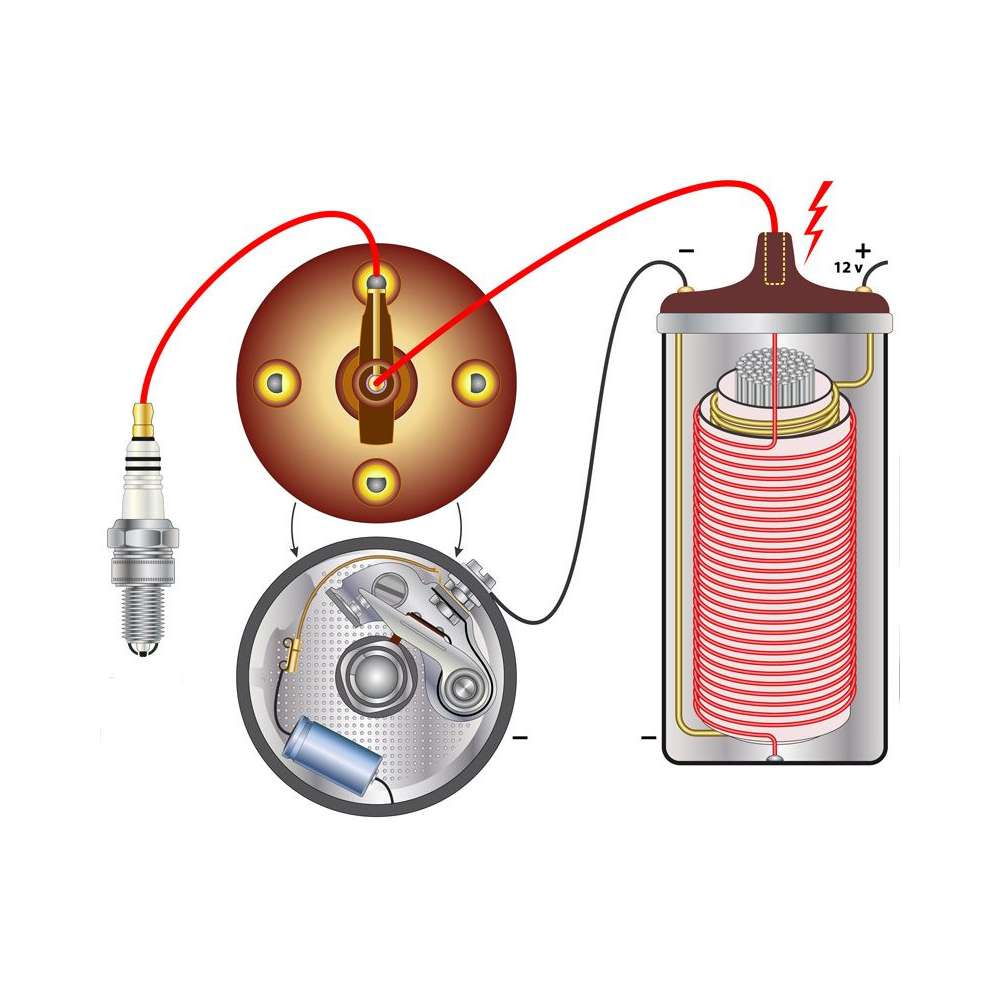

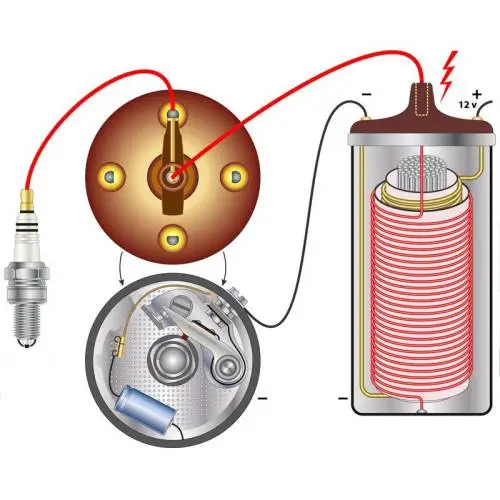

Pak het pulssignaal van de laagspanningszijde van de bobine (-1). Dat is het signaal dat afkomstig is van de contactpunten of de elektronische aansturing van de bobine. Ook wel de Primaire spoelaansturing genoemd.

Gebruik NIET de hoog spanningskabels (bougiekabels) als pulssignaal. Deze wordt soms gebruikt door en een draad omheen te wikkelen en deze op het relais aan te sluiten. Dit kan heel veel ruis en storing en piekspanningen geven, waardoor het relais zich vreemd gaat gedragen en eerder defect raak.
