Kupplungsstück LPG-FIT Rohr Ø8 mm 90° FSR-04-90 für Kunststoffrohr LPG-XD-4 (8mm)

Kupplungsstück LPG-FIT Rohr Ø8 mm 90° FSR-04-90 für Kunststoffrohr LPG-XD-4 (8mm)

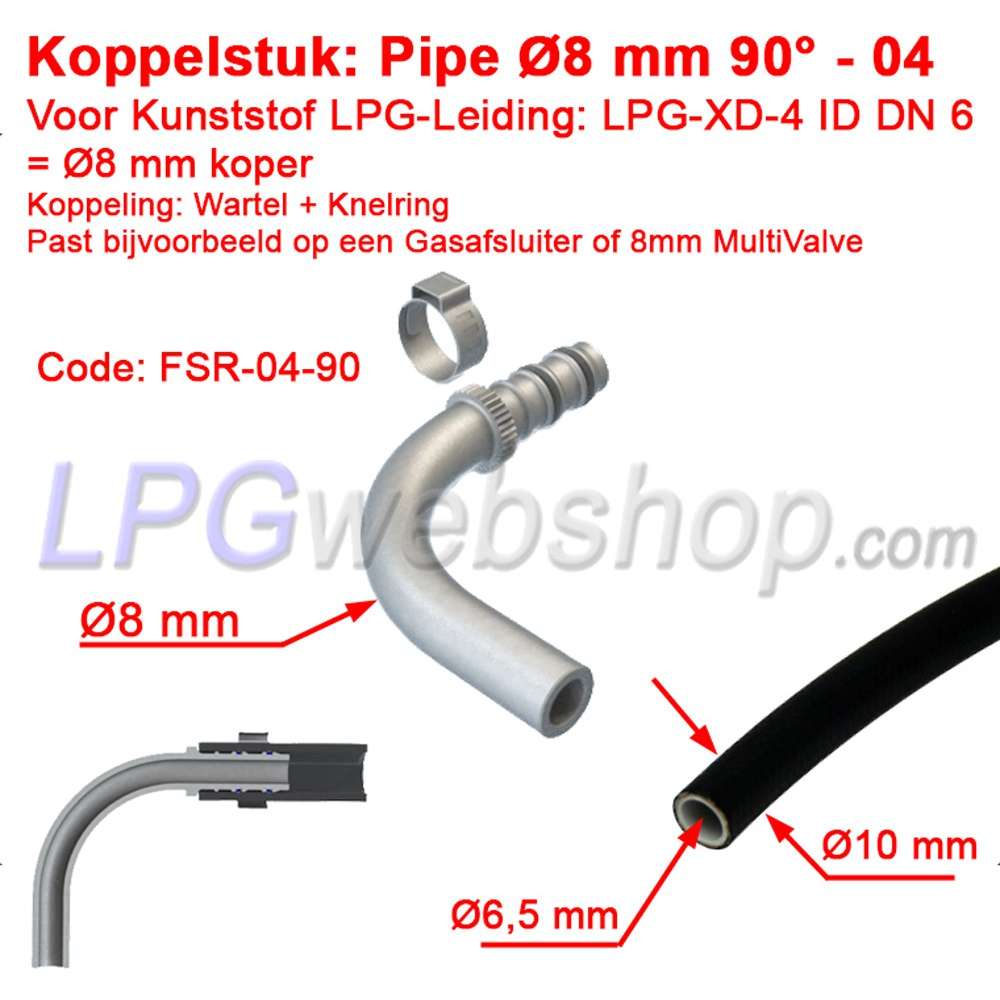

Dieses Teil wird in Kombination mit dem Kunststoff-Flüssiggasrohr LPG-XD-4 DN 6 (= Ø8 mm Kupfer) und einem Flüssiggasteil mit Kompressionsanschluss verwendet. Mittels einer Stopfbuchse und einem Klemmring kann das Rohr im rechten 90°-Winkel angeschlossen werden. Oetiker-Klemme ist im Lieferumfang enthalten. Ohne Wirbel und Klemmring.

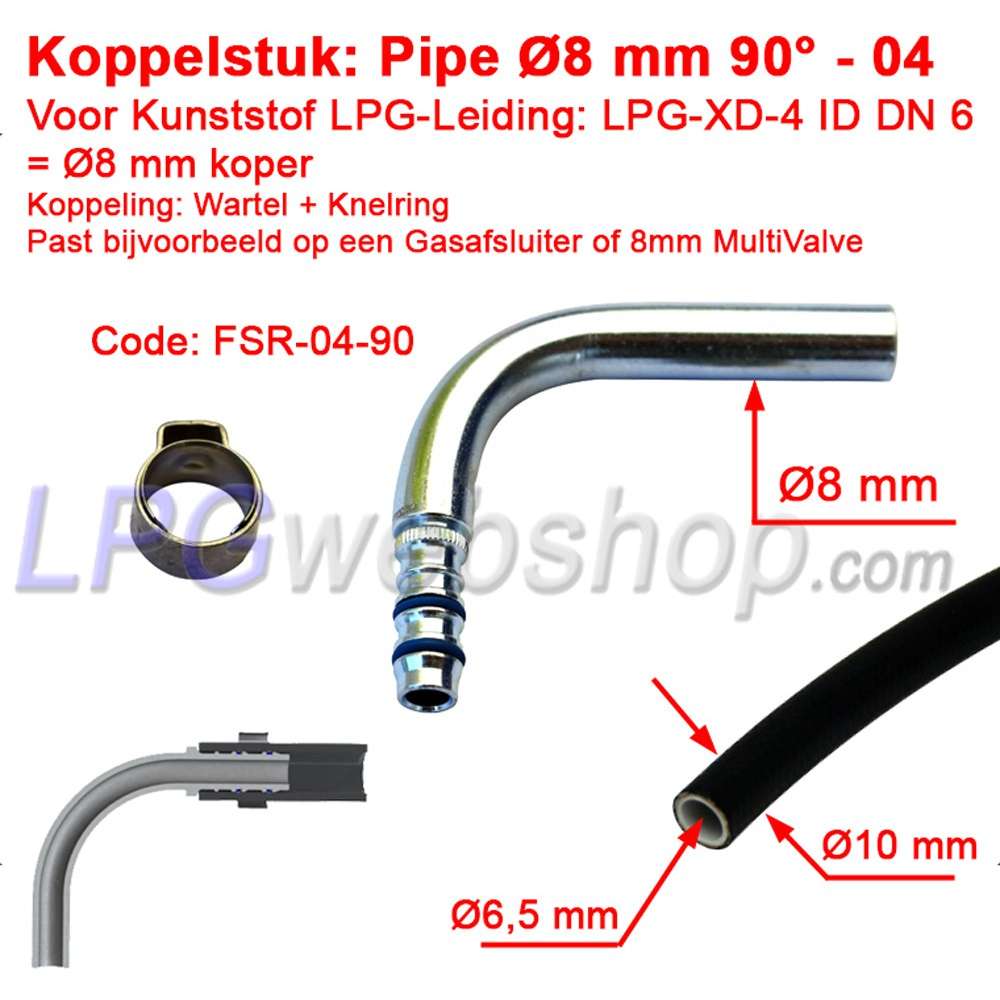

Dieser Kupplungstyp besteht aus einem um 90° gebogenen Rohr, das einen rechtwinkligen Anschluss an den Flüssiggasteil ermöglicht. Die Abdichtung erfolgt über eine Stopfbuchse und einen Ø8 mm Klemmring. Die Stopfbuchse und der Kompressionsring sind NICHT im Lieferumfang enthalten, diese sind normalerweise bereits standardmäßig beim LPG-Teil vorhanden.

Anwendung: Zum Anschluss von Kunststoff-LPG-Rohren an beispielsweise:
- Ein Flüssiggasventil (mit M12x1-Anschlüssen) im 90°-Winkel.
- Ein LPG-Verdampfer (mit M12x1-Einlass) im 90°-Winkel.
- Der Austritt eines Multivale aus einem LPG-Tank (8-mm-Version) im 90°-Winkel.

Anschlüsse: Ein LPG-Rohr aus Kunststoff wird nicht direkt mit einem LPG-Teil verbunden, sondern es werden Kupplungsstücke an den Enden des Rohrs verwendet.

ACHTUNG! Ein LPG-Rohr aus Kunststoff wird nicht direkt mit einem LPG-Teil verbunden, sondern es werden Kupplungsstücke an den Enden des Rohrs verwendet. Diese gibt es in verschiedenen Formen und Größen. Es gibt verschiedene Arten von Kunststoff-LPG-Rohren. Es gibt verschiedene Durchmesser sowie Marken und Arten von Anschlüssen. Stellen Sie sicher, dass Sie das richtige für Ihre Anwendung in Kombination mit den richtigen Kupplungsstücken an den Enden des Kunststoffrohrs verwenden.

ACHTUNG! Überprüfen Sie die Anschlussart der Teile, an die Sie die Flüssiggasleitung anschließen möchten, wie z. B. Tank, Gasventile usw.

Mit einer Oetiker-Klemme (verformbare Schlauchklemme) wird das Kunststoffrohr am Kupplungsstück festgeklemmt. Dies ist im Preis inbegriffen. Verwenden Sie eine Oetiker-Zange, um diese Klemme richtig festzuziehen. Zur Veranschaulichung siehe auch die Bilder.

Tipp! Tragen Sie eine kleine Menge Kriechöl auf die O-Ringe des Kupplungsstücks auf, bevor Sie diese in das Kunststoffrohr einbauen. Dies vereinfacht den Prozess.
