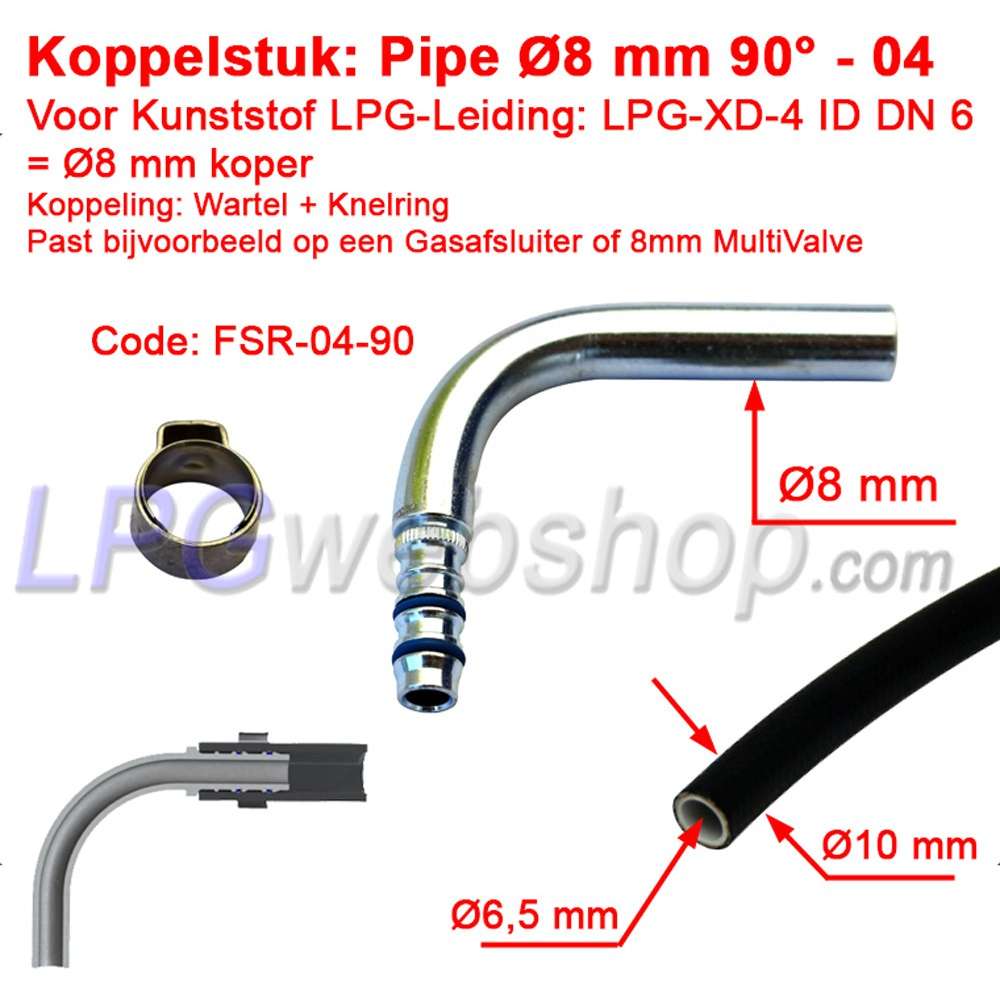

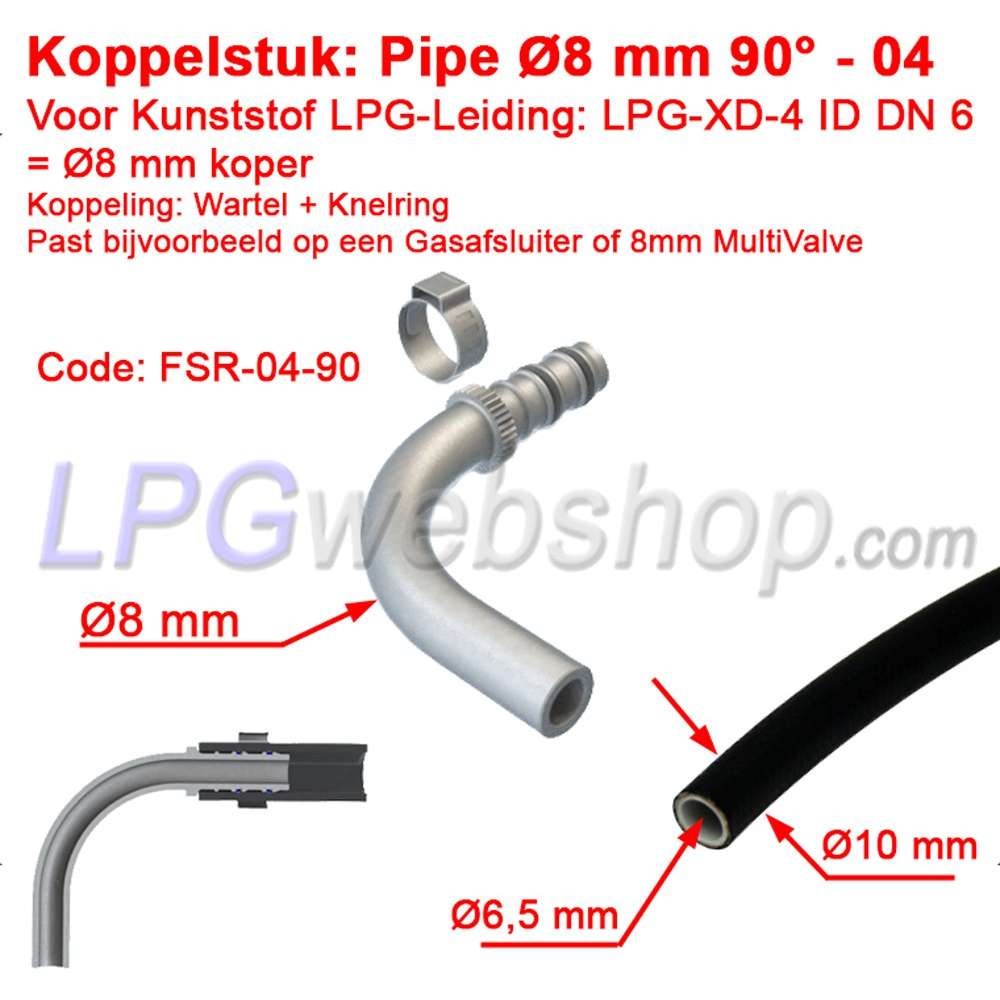

Koppelstuk LPG-FIT Pipe Ø8 mm 90° FSR-04-90 voor Kunststof Leiding LPG-XD-4 (8mm)

Koppelstuk LPG-FIT Pipe Ø8 mm 90° FSR-04-90 voor Kunststof Leiding LPG-XD-4 (8mm)

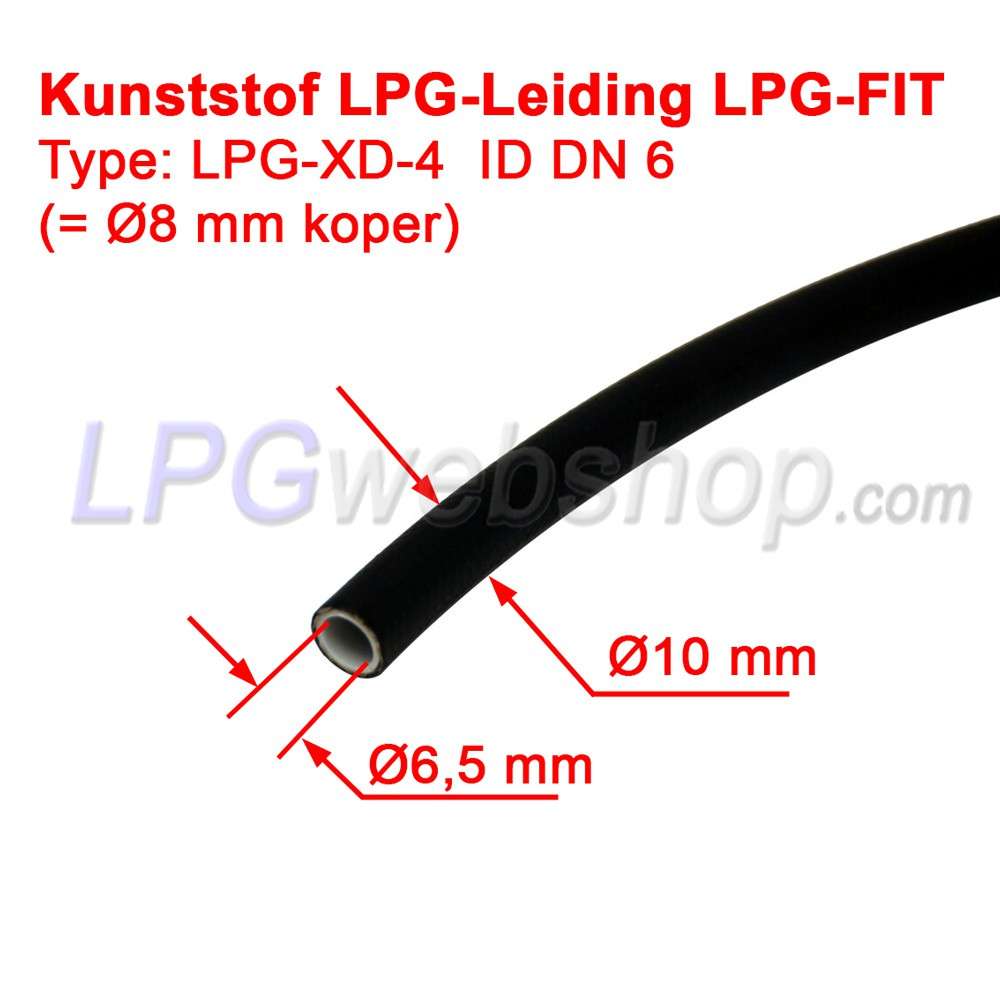

Dit onderdeel wordt gebruikt in combinatie met kunststof LPG-Leiding LPG-XD-4 DN 6 (= Ø8 mm Koper) en een LPG-onderdeel met een knelaansluiting. M.b.v. een wartel en een knelring kan de leiding onder een haakse 90° hoek worden aangesloten. 1x Oetikerklem wordt meegeleverd. Exclusief Wartel en knelring.

Dit type koppelstuk bestaat uit een 90° gebogen pijp wat een haakse aansluiting op het LPG-onderdeel mogelijk maakt. M.b.v. een wartel en een Ø8 mm knelring zorgt het voor de afdichting. De wartel en knelring worden NIET meegeleverd, deze zijn meestal al standaard op het LPG-onderdeel aanwezig.

Toepassing: Om kunststof LPG-leiding aan te kunnen sluiten op bijvoorbeeld:
- Een LPG-Gasafsluiter (met M12x1 aansluitingen) onder een 90° hoek.
- Een LPG-Verdamper (met M12x1 ingang) onder een 90° hoek.
- De uitgang van een Multivale op een LPG-Tank (8mm uitvoering) onder een 90° hoek.

Koppelstukken: Een kunststof LPG-Leiding wordt niet direct op een LPG-onderdeel aangesloten, maar hiervoor worden koppelstukken op de uiteinden van de leiding gebruikt.

LET OP! Een kunststof LPG-Leiding wordt niet direct op een LPG-onderdeel aangesloten, maar hiervoor worden koppelstukken op de uiteinden van de leiding gebruikt. Deze bestaan er in verschillende vormen en maten. Er zijn meerdere ook types kunststof LPG-leiding verkrijgbaar. Zo zijn er verschillende diameters, maar ook merken en type koppelstukken. Zorg dat u de juiste gebruikt voor uw applicatie in combinatie met de juiste koppelstukken op de uiteinden van de kunststof Leiding.

LET OP! Controleer het type aansluiting op de onderdelen waar u de LPG-Leiding op aan wilt sluiten zoals bijvoorbeeld de tank, gasafsluiters, etc.

Om de kunststof leiding op het koppelstuk vast te klemmen, wordt een Oetikerklem (vervormbare slangklem) gebruikt. Deze wordt meegeleverd. Gebruik een Oetikertang om deze klem goed te kunnen aanknijpen. Zie ook de afbeeldingen ter illustratie.

Tip! Breng een klein beetje kruipolie aan op de O-ringen van het koppelstuk alvorens deze in de kunststof Leiding aan te brengen. Dit vergemakkelijkt het proces.
