Acoplamiento de tubería LPG-FIT Ø8 mm 90° FSR-05-90 para tubería de plástico LPG-XD-5 (10 mm)

Acoplamiento de tubería LPG-FIT Ø8 mm 90° FSR-05-90 para tubería de plástico LPG-XD-5 (10 mm)

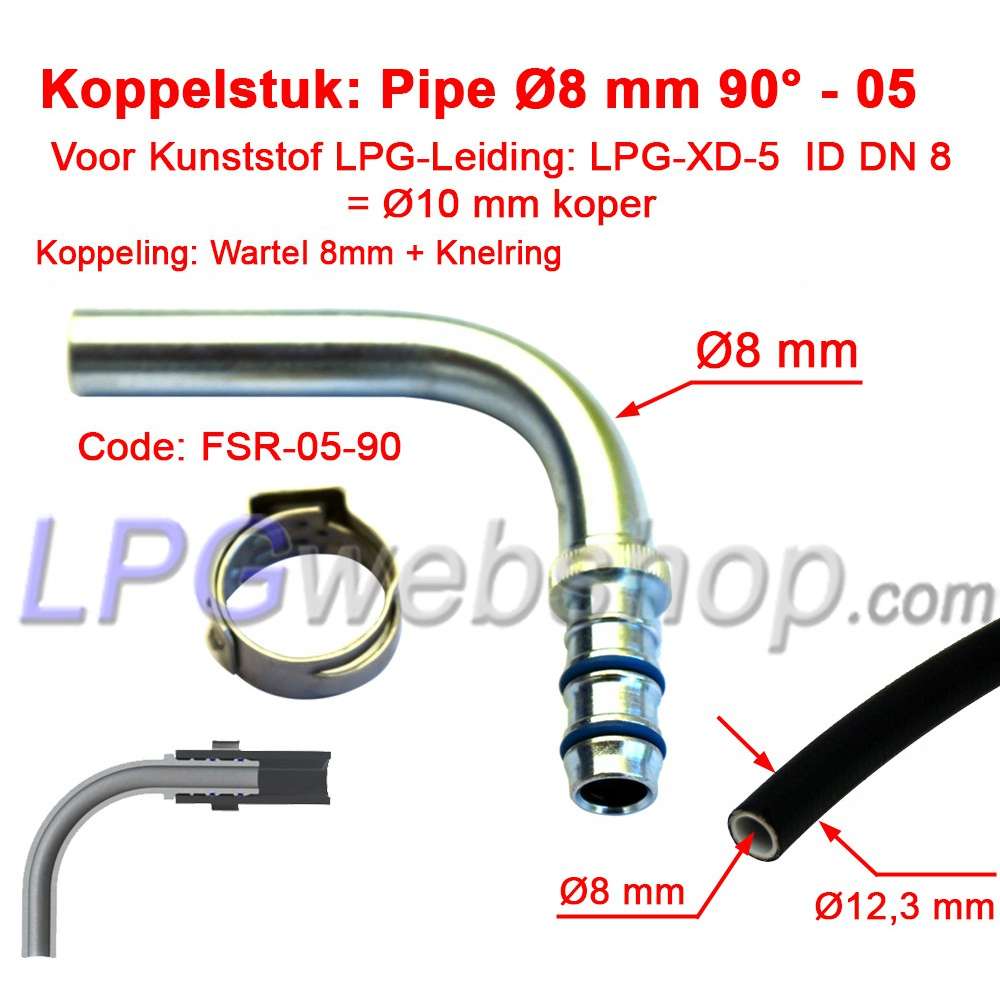

Esta pieza se utiliza en combinación con la tubería de plástico para GLP LPG-XD-5 DN 8 (= Ø10 mm de cobre) y una pieza para GLP con conexión de compresión. Mediante una tuerca de unión y un anillo de compresión, la tubería se puede conectar en un ángulo de 90°. Se incluye la abrazadera Oetiker. No incluye la tuerca de unión ni el anillo de compresión.

Este tipo de acoplamiento consiste en un tubo doblado a 90°, lo que permite una conexión en ángulo recto al componente de GLP. Una tuerca de unión y un anillo de compresión de Ø8 mm crean un sello. La tuerca de unión y el anillo de compresión NO están incluidos; generalmente ya están instalados en el componente de GLP.

Aplicación: Para conectar tuberías de GLP de plástico a, por ejemplo:
- Una ElectroVálvula GLP (con conexiones M12x1) en ángulo de 90°.
- Un vaporizador de GLP (con entrada M12x1) en un ángulo de 90°.
- La salida de un Multivale en un tanque de GLP (versión de 8 mm) en un ángulo de 90°.

Acoplamientos: Una tubería de GLP de plástico no está conectada directamente a un componente de GLP, sino que se utilizan acoplamientos en los extremos de la tubería para este propósito.

¡NOTA! Una línea de GLP de plástico no se conecta directamente a un componente de GLP; en su lugar, se utilizan conectores en los extremos de la línea. Estos vienen en diversas formas y tamaños. También hay varios tipos de líneas de GLP de plástico disponibles. Hay diferentes diámetros, marcas y tipos de conectores. Asegúrese de utilizar el conector correcto para su aplicación, junto con los conectores correctos en los extremos de la línea de plástico.

¡NOTA! Verifique el tipo de conexión de los componentes a los que desea conectar la línea de GLP, como el tanque, las válvulas de cierre de gas, etc.

Para sujetar el tubo de plástico al conector, utilice una abrazadera Oetiker (una abrazadera maleable para mangueras). Esta se incluye. Utilice alicates Oetiker para apretarla correctamente. Vea las imágenes para ilustrarlo.

¡Consejo! Aplique una pequeña cantidad de aceite penetrante a las juntas tóricas del conector antes de insertarlo en el tubo de plástico. Esto facilitará el proceso.
