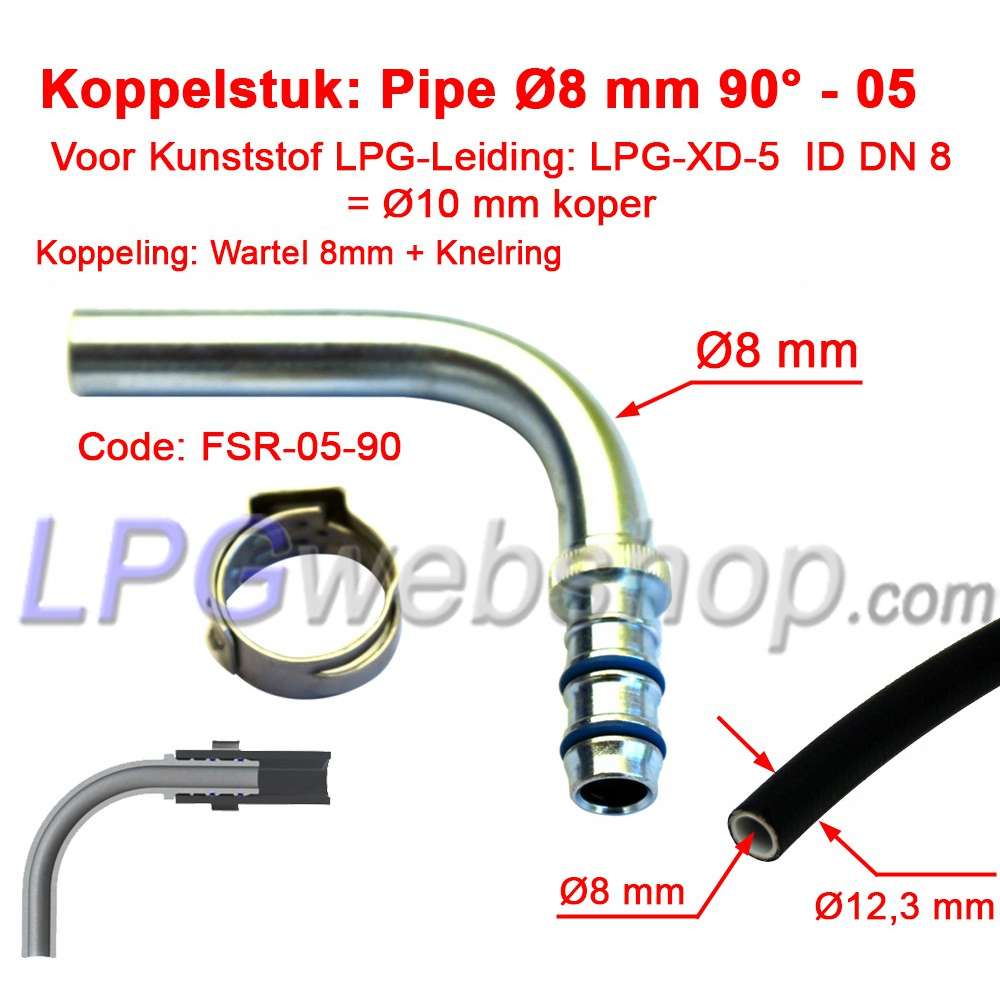

Pezzo di raccordo LPG-FIT Tubo Ø8 mm 90° FSR-05-90 per tubo in plastica LPG-XD-5 (10mm)

Pezzo di raccordo LPG-FIT Tubo Ø8 mm 90° FSR-05-90 per tubo in plastica LPG-XD-5 (10mm)

Questa parte viene utilizzata in combinazione con il tubo GPL in plastica LPG-XD-5 DN 8 (= rame Ø10 mm) e una parte GPL con un raccordo a compressione. Utilizzando un pressacavo e un anello di compressione, il tubo può essere collegato ad angolo retto di 90°. Il morsetto Oetiker è incluso. Escluso anello girevole e di compressione.

Questo tipo di raccordo è costituito da un tubo piegato a 90°, che permette il collegamento ad angolo retto alla parte GPL. Fornisce la tenuta mediante un premistoppa e un anello di compressione Ø8 mm. Il premistoppa e l'anello di compressione NON sono inclusi, solitamente sono già disponibili di serie sulla parte GPL.

Applicazione: Per collegare tubi GPL in plastica, ad esempio:
- Una valvola gas GPL (con attacchi M12x1) ad angolo di 90°.
- Un Evaporatore GPL (con ingresso M12x1) ad angolo di 90°.
- L'uscita di una Multivale su un serbatoio GPL (versione 8mm) con un angolo di 90°.

connettori: Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento.

ATTENZIONE! Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento. Questi sono disponibili in diverse forme e dimensioni. Sono disponibili diversi tipi di tubi GPL in plastica. Esistono diversi diametri, nonché marche e tipologie di connettori. Assicurati di utilizzare quello corretto per la tua applicazione in combinazione con i raccordi corretti sulle estremità del tubo di plastica.

ATTENZIONE! Verificare il tipo di collegamento delle parti a cui si vuole collegare la linea GPL, come il serbatoio, le valvole gas, ecc.

Per fissare il tubo di plastica al raccordo viene utilizzata una fascetta Oetiker (fascetta stringitubo deformabile). Questo è incluso. Utilizzare le pinze Oetiker per serrare correttamente questo morsetto. Vedi anche le immagini per l'illustrazione.

Mancia! Applicare una piccola quantità di olio penetrante sugli O-ring del raccordo prima di installarli nel tubo di plastica. Questo semplifica il processo.
