Kit de instalación de depósitos GLP - Material de montaje para depósitos cilíndricos de 90L a 120L

-20%

Categoría: Kits de montaje de depositos

Referencia: 201000250

Utilice este conjunto para montar su tanque de cilindro o tanque de gas vapor (cilindro) con un diámetro mínimo de 27 cm y máximo de 40 cm .
El conjunto viene de serie con un marco de tanque + 2 correas de tanque, tira de aislamiento, pernos y tuercas, una conexión de llenado, una manguera de llenado, una manguera de ventilación y un respiradero inferior y varios sujetadores.

TIPO: Juego trasero (material de montaje del tanque) para tanque de cilindro o tanque de gas de vapor (cilindro)

Solo apto para depósitos cilíndricos de GLP

Especifique para qué tipo: Punto de llenado, Adaptadores de llenado y Manguera de llenado.
Elija la longitud de manguera de llenado que desee: desde 0,50 m - 3,50 m

Personalización del producto

No se olvide de guardar su personalización para poder añadir a la cesta

207,77 € impuestos incl.

259,71 €

Guardar 20%

Empresas extranjeras con un número de IVA válido, ¡Compre sin IVA aquí! LEER COMO

entregado dentro de 3-4 días

Seguro y de Confianza

Miembro certificado de Trustmark Webshop y asegurado por SSL.

TÜV ISO 9001

Certificado por TÜV Nord Países Bajos

Política de entrega

Envío seguro con DPD o DHL

Política de reembolso

Período de reflexión de 14 días y política de devolución

Kit de instalación de depósitos GLP - Material de montaje para depósitos cilíndricos de 90L a 120L

Puede solicitar este kit de instalación de tanque en combinación con un tanque de cilindro correspondiente para montar su tanque de GLP o su tanque de cilindro de gas vapor. (De 90 a 120 L) (con un diámetro mínimo de 27 cm y máximo de 40 cm ). (Para tanques cilíndricos más grandes, consulte los kits de instalación de tanques asociados más grandes).

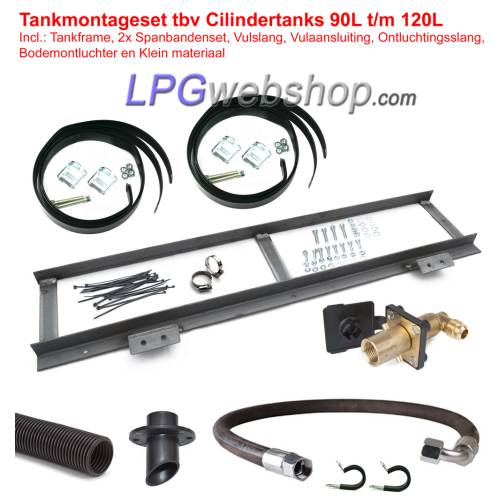

Contenido del conjunto:
- 1 x Marco de tanque + tiras aislantes (suministramos un marco adecuado para el tanque de GLP que usted pidió hasta 120L)

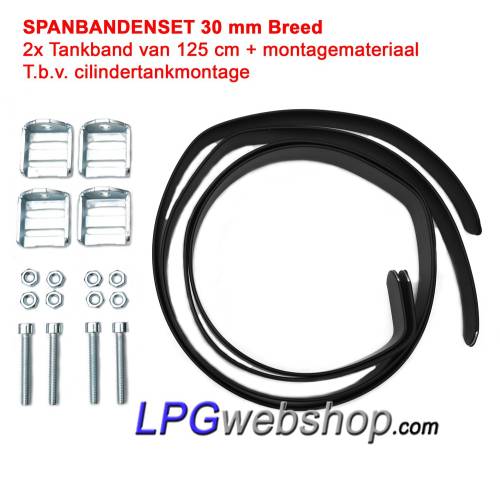

- Juego de 2 correas de tensión (4 correas de tensión, incluidos soportes de montaje y pernos)

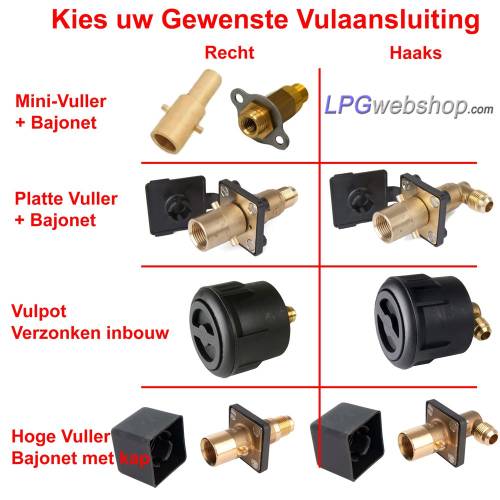

- 1 x Conexión de llenado (tipo a elegir. Ver opciones)
- 1 x Manguera de llenado (Opciones de longitud de manguera de llenado deseadas)
- Abrazaderas de manguera de llenado para fijar su manguera de llenado
- Material de montaje Pernos, tuercas, tornillos autorroscantes, abrazaderas de manguera
- 1 x Manguera de ventilación Para conectar a la caja del tanque de GLP (GLP incorporado)
- 1 x Respiradero de aire inferior Para conectar la manguera de ventilación y poder sacar los gases por la parte inferior.

Aplicación: Se usa un marco de tanque en combinación con correas de azotes (correas de tanque) para unir un tanque cilindrico de GLP con un diámetro del tanque de 270 mm y hasta 400 mm. Las costuras de soldadura del tanque deben caer dentro de la longitud del marco del tanque. Como regla indicativa, puede determinar la longitud entre las costuras de soldadura restando 10 cm de la longitud total del tanque.

El número correcto de correas del tanque y los pernos de montaje para usar depende, entre otras cosas, en la capacidad del tanque y la posición del tanque de GLP. Consulte los requisitos nacionales de instalación (consulte la pestaña Apéndices en esta página).

Reubique: el marco del tanque no se trata. Recomendamos que el marco del tanque se proporcione con un recubrimiento protector contra la rompina después de cualquier ajuste, como la instalación de orificios de montaje adicionales, soportes de montaje y/o un mamparo.

Use una conexión cruzada (cabecera) en el caso del tanque GLP se coloca a lo largo ...

En el caso de que el tanque GLP se coloque a lo largo (en la dirección de viaje), se debe instalar una conexión cruzada (cabecera) en la parte delantera del marco del tanque para evitar que el tanque se deslice del marco. Esta conexión cruzada necesita:

A. Ten al menos el mismo grosor que el marco del tanque;

B. tener al menos 30 mm de altura, con la parte superior de la conexión cruzada que tiene al menos 30 mm por encima del fondo del tanque, y

C. estar lo más cerca posible o dentro de la convexidad del tanque.

El marco del tanque no se proporciona con una conexión cruzada (cabecera) como estándar y, si es necesario, se debe instalar en el lado correcto de la rejilla del tanque.

Consejos

Proporcione toda la instalación del tanque con un recubrimiento protector tan pronto como todo esté correctamente fijo. Esto es particularmente importante en el caso de la subestructura. Esto extiende la vida útil del tanque y la estructura. Preferiblemente repita esto anualmente.

Haga que la instalación del tanque de gasolina y el ensamblaje del marco del tanque realicen y/o verifiquen una persona experta o una empresa especialista.

Siga las regulaciones nacionales y los requisitos de instalación para una instalación correcta. (Consulte la pestaña Adjuntos en esta página).

En los siguientes casos, ¡preferiblemente no use un marco de tanque para el montaje!

para subestructura de un tanque cilindrico de GLP más de 80L (donde las correas del tanque también tienen que soportar el peso del tanque), recomendamos montarlos usando: anillos de fijación del tanque o soportes de tanque cilindrico en lugar de usar un marco de tanque y tiras de tensión.

para tanques cilindricoos montados en la superficie y LPG más grandes que 140 l , no recomendamos montarlos usando un marco de tanque y correas de tanque, pero un conjunto de soporte de tanque especialmente especializado está disponible para un diámetro de tanque de 450 mm.

Instrucciones de ensamblaje

Conecte el marco del tanque a una estructura suficientemente fuerte en la ubicación predeterminada con un número suficiente de pernos de la calidad correcta. (Revise los requisitos de instalación de su autoridad nacional.

El tanque de gasolina no debe hacer contacto metálico con el marco del tanque. Por lo tanto, use la tira de aislamiento suministrada y aplíquela al marco del tanque.

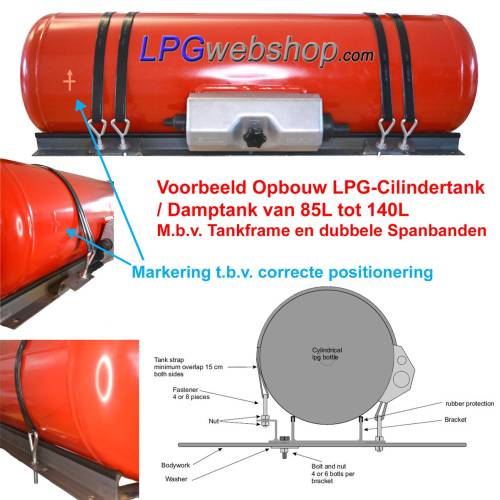

Coloque el tanque de gasolina en el marco del tanque preparado. Preste atención a la marca (Cross con flecha) en el tanque de gas para el posicionamiento correcto para el funcionamiento adecuado del tanque de gas. La marca indica la parte superior y el plano central horizontal.

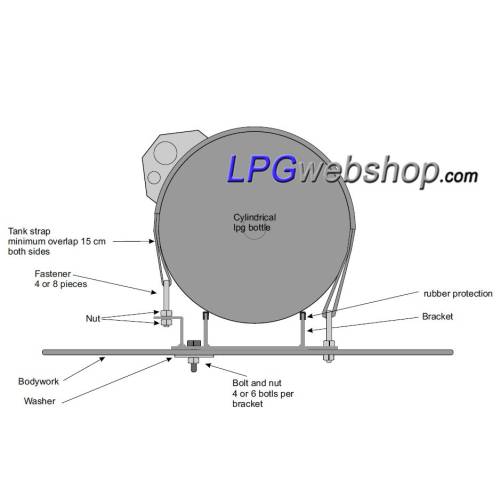

Las correas del tanque (correas de azotes) pasan por encima del tanque y los extremos de las correas de un tanque atraviesan el soporte de fijación y luego vuelven alrededor del tanque, debajo de la parte mencionada anteriormente de la correa del tanque que acaba de instalar. Los extremos de las correas del tanque atraviesan los soportes de fijación y vuelven a la misma correa de tensión con una superposición mínima de 15 cm (preferiblemente más).

En el lado trasero del marco del tanque, los soportes de fijación están atornillados al marco. Mientras está en el lado delantero, los soportes de fijación con el perno están unidos a los soportes angulares verticales en el marco del tanque, por lo que puede elevar las correas de fijación al apretar aún más el perno / tuerca. Asegúrese de que las correas de fijación estén correctamente tensadas y que el tanque esté bien presionado y firmemente sobre el marco del tanque sin ningún juego. (Ver imágenes como referencia).

No se pueden hacer puntos de debilitamiento en las correas de fijación, por ejemplo, haciendo un agujero en él. Adjuntar las correas de fijación solo se puede hacer con los soportes de fijación previstos y suministrados.

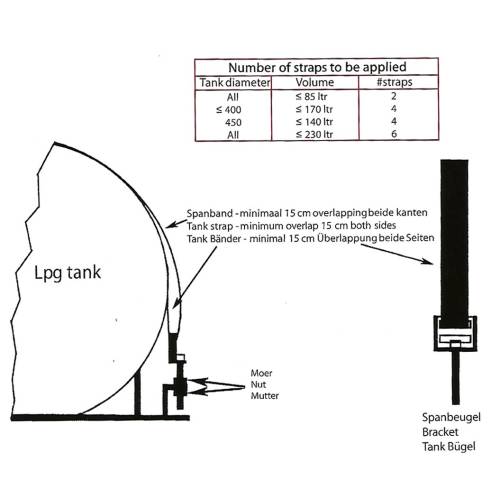

Número de correas: el tanque de GLP debe asegurarse al marco del tanque con al menos dos correas del tanque (correas de azotes). Si las correas del tanque también necesitan soportar el peso del tanque GLP, se deben instalar al menos tres correas del tanque. Sin embargo, recomendamos usar al menos 4 correas de tanque en ese caso. Las correas del tanque se venden por set (2 piezas). El número preciso de correas del tanque que se utilizará depende, entre otras cosas, en el contenido del tanque y el posicionamiento del tanque de GLP. Use y respete los requisitos de instalación nacionales (consulte la pestaña Apéndices en esta página) para la instalación correcta.
