Cadre de réservoir GPL 115 cm universel + bande isolante – pour réservoirs cylindriques GPL
Cadre de réservoir GPL 115 cm universel + bande isolante – pour réservoirs cylindriques GPL
Cadre pour réservoir de GPL permettant le montage de réservoirs cylindrique de GPL (réservoirs de vapeur). Convient aux réservoirs de GPL d'un diamètre compris entre 27 cm et 40 cm et d'une longueur maximale d'environ 130 cm. (Sangles non incluses)

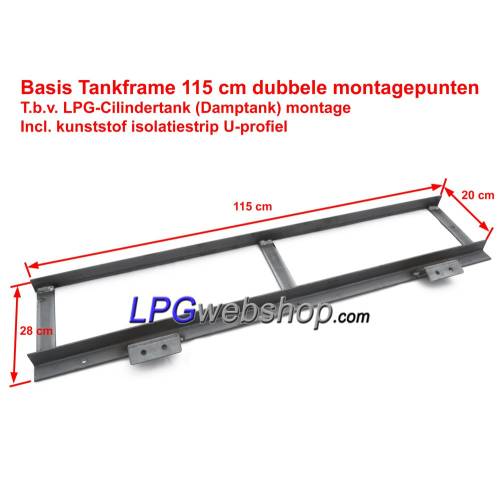

Dimensions : Largeur : 28 cm x Longueur : 115 cm
Type : Cadre de réservoir GPL en acier de base, standard adapté à 2 sangles d'arrimage pour le montage du réservoir de la bouteille
Contenu du produit :
1x Cadre de réservoir longueur 115 cm
Bande isolante en plastique profilée en U de 2,5 m
381000700
Cadre pour réservoir de GPL permettant le montage de réservoirs cylindrique de GPL (réservoirs de vapeur). Convient aux réservoirs de GPL d'un diamètre compris entre 27 cm et 40 cm et d'une longueur maximale d'environ 130 cm. (Sangles non incluses)
Dimensions : Largeur : 28 cm x Longueur : 115 cm
Type : Cadre de réservoir GPL en acier de base, standard adapté à 2 sangles d'arrimage pour le montage du réservoir de la bouteille
Contenu du produit :
1x Cadre de réservoir longueur 115 cm
Bande isolante en plastique profilée en U de 2,5 m
65,83 € TTC
73,14 €
Économisez 10%Les entreprises étrangères avec un numéro de TVA valide, magasinez sans TVA ici! LIRE COMMENT
Produits optionnels
Sûr et FiableMembre certifié de Webshop Trustmark et Sécurisée par SSL.
TÜV ISO 9001Certifié par TÜV Nord Pays-Bas
Expédition et RetraitExpédition sécurisée avec DPD ou DHL
Politique de remboursementDélai de réflexion de 14 jours et politique de retour
Cadre de réservoir GPL 115 cm universel + bande isolante – pour réservoirs cylindriques GPL
Cadre de réservoir GPL de 115 cm pour le montage de bouteilles de GPL (réservoirs de vapeur) avec sangles d'arrimage. Convient aux réservoirs de GPL d'un diamètre compris entre 27 cm et 40 cm et d'une longueur maximale d'environ 130 cm. Les sangles de réservoir sont fournies en standard et non fournies avec ce produit. Commandez-les selon vos besoins. Nous proposons deux types de sangles d'arrimage : 20 mm et 30 mm de large . (Voir les produits associés sur cette page.)
Supports de sangles : Ce support de réservoir est compatible avec quatre sangles de réservoir. Si vous souhaitez utiliser quatre sangles de réservoir pour votre application (par exemple, parce que les sangles d'arrimage doivent également supporter le poids du réservoir d'essence), veuillez consulter le site web de support de réservoir.
Application: Un cadre de réservoir est utilisé en combinaison avec des sangles de fouet (sangles de réservoir) pour fixer un réservoir de GPL cylindrique avec un diamètre de réservoir de 270 mm et jusqu'à 400 mm. Les coutures de soudure du réservoir doivent se situer dans la longueur du cadre du réservoir. En règle indicative, vous pouvez déterminer la longueur entre les coutures de soudure en soustrayant 10 cm de la longueur totale du réservoir.
Le nombre correct de sangles de réservoir et de boulons de montage à utiliser dépend, entre autres, de la capacité du réservoir et de la position du réservoir de GPL. Consultez les exigences d'installation nationales (voir l'onglet Annexes sur cette page).
Revêtement: Le cadre du réservoir n'est pas traité. Nous recommandons que le cadre du réservoir soit fourni avec un revêtement protecteur anti-rust après tout ajustement, tel que l'installation de trous de montage supplémentaires, des supports de montage et / ou une cloison.
Dans le cas, le réservoir de GPL est placé dans le sens de la longueur (dans le sens du voyage), une connexion croisée (tête de lit) doit être installée à l'avant du cadre du réservoir pour empêcher le réservoir de glisser du cadre. Cette connexion croisée doit:
A. ont au moins la même épaisseur que le cadre du réservoir;
B. être au moins 30 mm de haut avec le haut de la connexion croisée étant au moins 30 mm au-dessus du bas du réservoir, et
C. être aussi proche que possible de la convexité du réservoir.
Le cadre du réservoir n'est pas fourni avec une telle connexion croisée (tête de lit) comme standard et doit, si nécessaire, être installé sur le bon côté du rack de réservoir.
Fournissez à l'ensemble de l'installation du réservoir un revêtement protecteur dès que tout est correctement fixé. Ceci est particulièrement important dans le cas de la sous-structure. Cela prolonge la durée de vie du réservoir et de la structure. Répétez de préférence cela chaque année.
Ayez l'installation du réservoir d'essence et l'assemblage du cadre du réservoir effectué et / ou vérifié par une personne experte ou une entreprise spécialisée.
Suivez les réglementations nationales et les exigences d'installation pour une installation correcte. (Voir l'onglet Pièces jointes sur cette page).

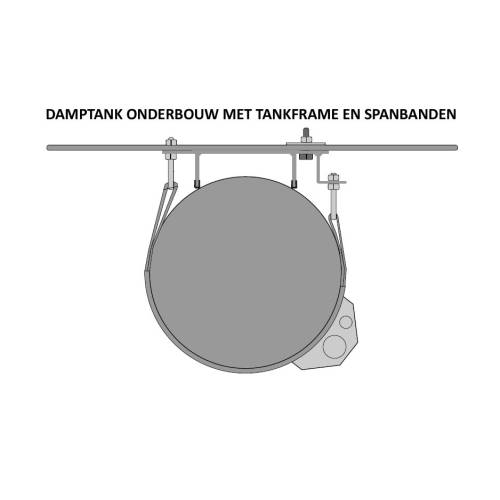

Pour sous-structure d'un réservoir cylindrique GPL supérieur à 80L (où les sangles de réservoir doivent également supporter le poids du réservoir), nous vous recommandons de les monter en utilisant: anneaux de fixation du réservoir ou Brackettes de réservoir au lieu d'utiliser un cadre de réservoir et des lots.
Pour les réservoirs cylindrique montés sur surface plus grands que 140 L , nous ne recommandons pas de les monter en utilisant un cadre de réservoir et des sangles de réservoir, mais un ensemble de supports de réservoir spécialement prévu est disponible pour un diamètre de réservoir de 450 mm
Fixez le cadre du réservoir à une structure suffisamment forte à l'emplacement prédéterminé avec un nombre suffisant de boulons de la bonne qualité. (Passez en revue les exigences d'installation de votre autorité nationale.
Le réservoir d'essence ne doit pas établir de contact métallique avec le cadre du réservoir. Par conséquent, utilisez la bande d'isolation fournie et appliquez-la sur le cadre du réservoir.

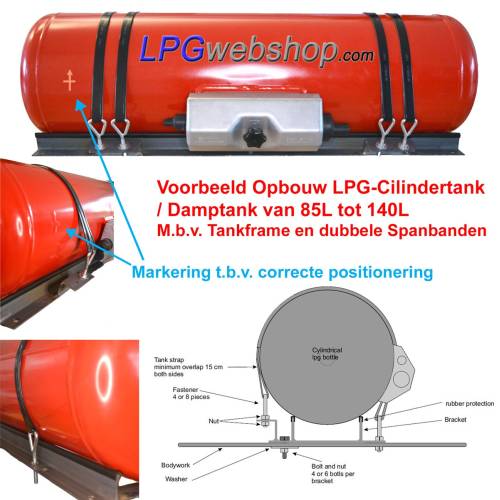

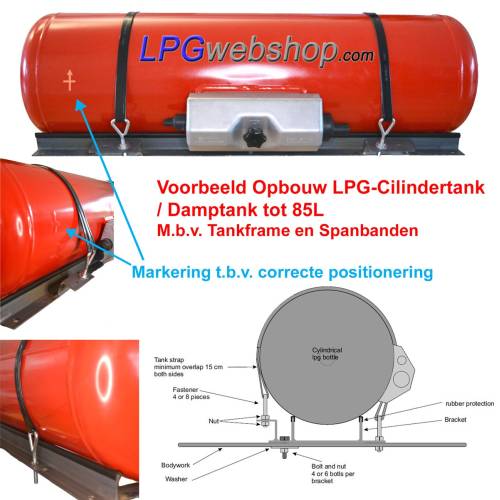

Positionnez le réservoir d'essence sur le cadre du réservoir préparé. Faites attention à la marque (croix avec flèche) sur le réservoir de gaz pour un positionnement correct pour un bon fonctionnement du réservoir de gaz. La marque indique le haut et le plan central horizontal.

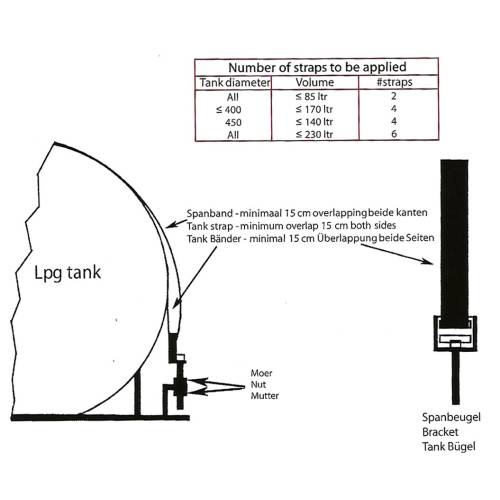

Les sangles de réservoir (sangles de fouet) passent en revue le réservoir et les extrémités d'une sangle de réservoir passent par le support de fixation, puis retournent autour du réservoir, sous la partie mentionnée précédemment de la sangle du réservoir que vous venez d'installer. Les extrémités des sangles de réservoir passent par les supports de fixation et vers le dos sous la même sangle de tension avec un chevauchement minimum de 15 cm (de préférence plus).

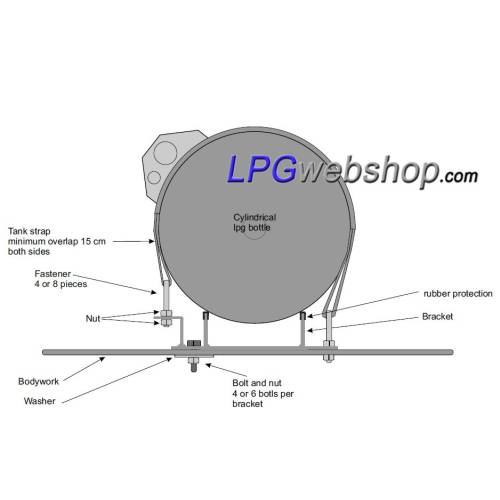

À l'arrière du cadre du réservoir, les supports de fixation sont boulonnés dans le cadre. Tandis que sur le côté avant, les supports de fixation avec le boulon sont attachés aux supports angulaires verticaux sur le cadre du réservoir, afin que vous puissiez mettre en tension les sangles de fixation en serrant davantage le boulon / écrou. Assurez-vous que les sangles de fixation sont correctement tendues et que le réservoir est bien pressé et fermement sur le cadre du réservoir sans aucun jeu. (Voir les images pour référence.)
Aucun point d'affaiblissement ne peut être fait dans les sangles de fixation, par exemple en y faisant un trou. La fixation des sangles de fixation ne peut être effectuée qu'avec les supports de fixation prévus et fournis.

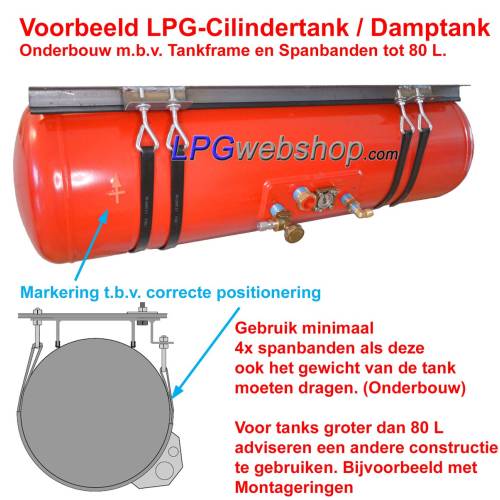

Nombre de sangles: Le réservoir de GPL doit être fixé au cadre du réservoir avec au moins deux sangles de réservoir (sangles de fouet). Si les sangles du réservoir doivent également supporter le poids du réservoir de GPL, au moins trois sangles de réservoir doivent être installées. Cependant, nous vous recommandons d'utiliser au moins 4 sangles de réservoir dans ce cas. Les sangles de réservoir sont vendues par set (2 pièces). Le nombre précis de sangles de réservoir à utiliser dépend, entre autres, du contenu du réservoir et du positionnement du réservoir de GPL. Utiliser et respecter les exigences d'installation nationales (voir l'onglet Annexes de cette page) pour une installation correcte.
381000700
Fiche technique
- Attention!
- Il est obligatoire de faire installer ce produit par un expert. Notre société décline toute responsabilité en cas d'accident.
- Recommandation
- Si le réservoir est monté sous la voiture, appliquez une sous-couche pour protéger le réservoir et avoir une durée de vie plus longue.
- Droit de retrait
- Lors du raccordement (électrique, gaz ou liquide de refroidissement) à ce produit, le droit de rétractation expire.
- Téléchargements
- Manuels et documentation - Voir l'onglet Pièces jointes sur cette page.
- Produits connexes
- Voir en bas de cette page
- Frais d'expédition
- Le montant est calculé et visible lors du paiement. (Dépend du poids total, de la destination et des remises.)
- Application
- Convient à la demande interne et externe (sous la voiture)
