Kit de sangles (30 mm de large) pour le montage du réservoir cylindrique jusqu'à 100 L

Kit de sangles (30 mm de large) pour le montage du réservoir cylindrique jusqu'à 100 L

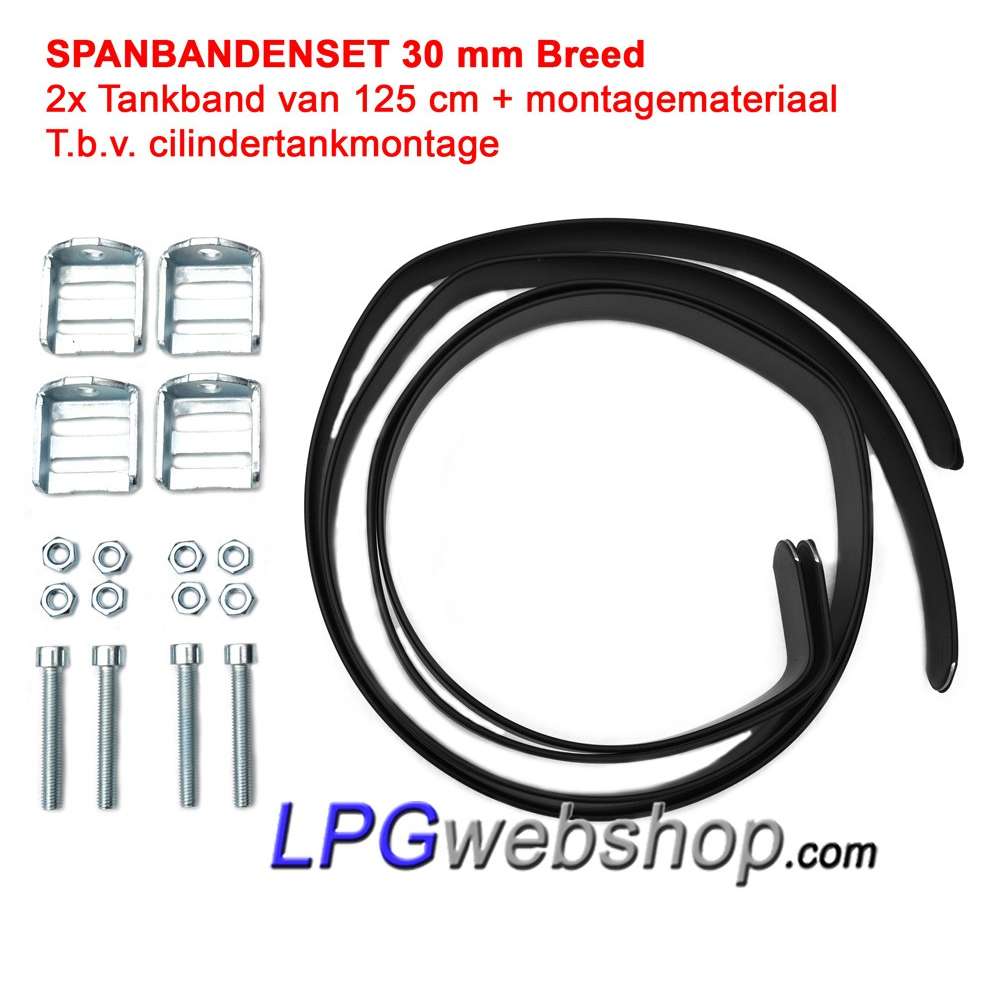

Kit de sangles d'arrimage avec matériel de montage pour la fabrication de deux sangles d'arrimage (sangles de réservoir). Convient pour la fixation de bouteilles de GPL jusqu'à 100 L. Les sangles de réservoir en acier sont dotées d'une isolation plastique.

Application : À utiliser avec un support de réservoir (support de réservoir) pour l'installation d'un réservoir de bouteille de GPL (réservoir de vapeur de GPL) d'un diamètre compris entre 270 mm et 400 mm. Respecter les exigences d'installation RDW pour une installation correcte et sûre.

CONSEIL ! Dès que tout est correctement fixé, appliquez une couche de protection sur l'ensemble du réservoir. Ceci est particulièrement important pour les sous-structures. Cela prolonge la durée de vie du réservoir et de la structure. Il est conseillé de répéter cette opération chaque année.

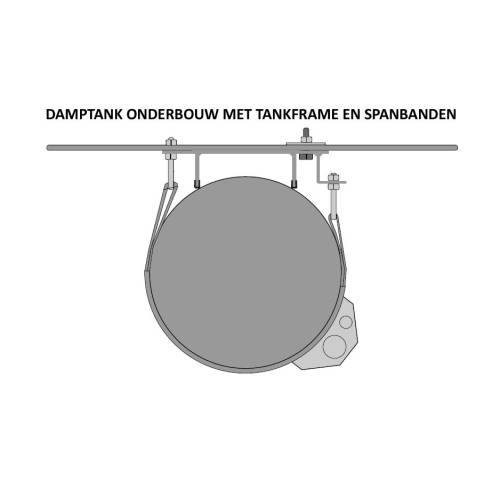

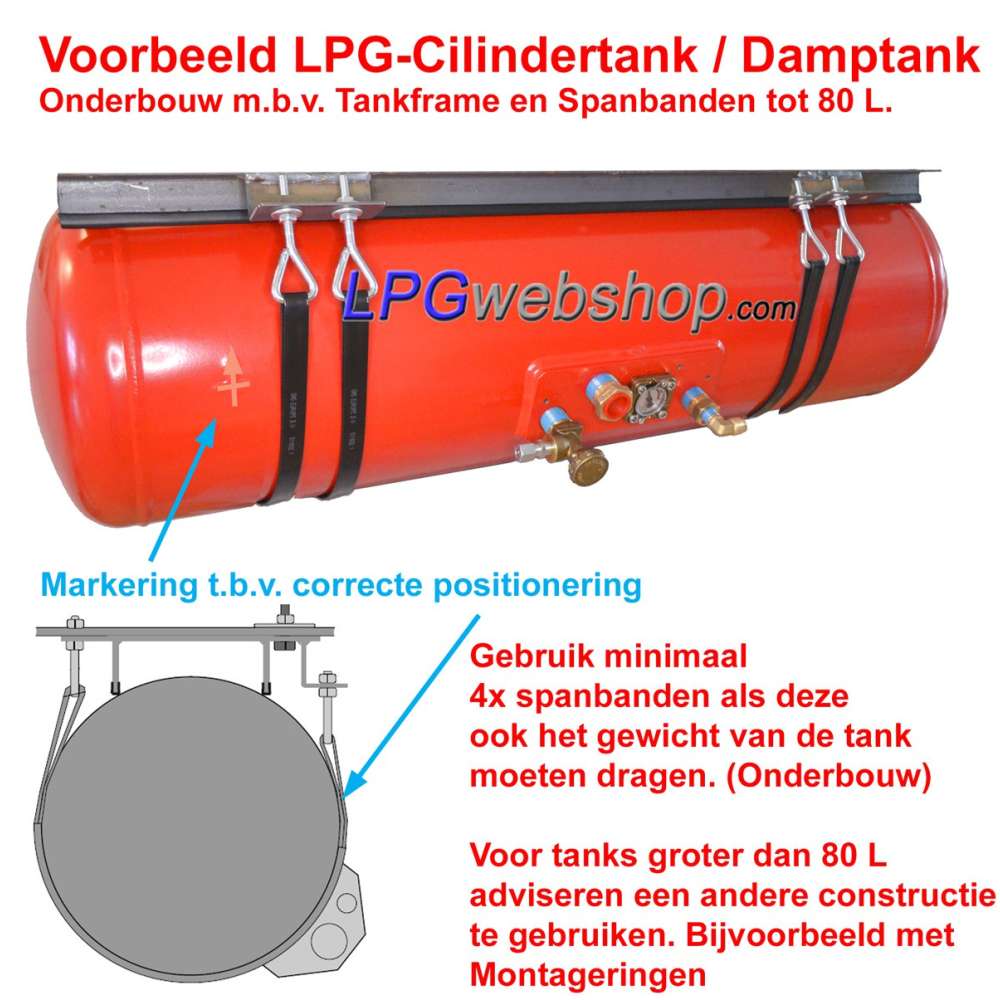

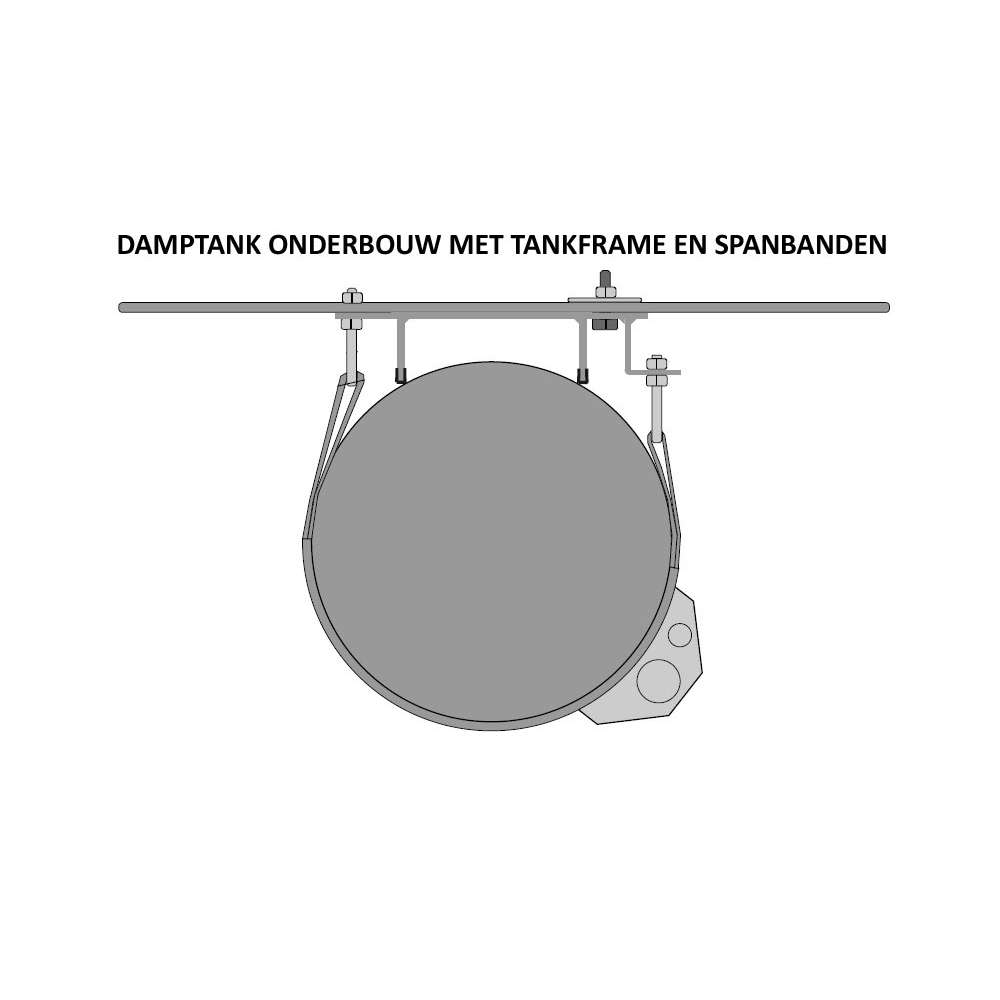

CONSEIL : Pour les sous-structures (où les sangles d'arrimage doivent supporter le poids du réservoir) et les réservoirs de bouteilles de GPL de plus de 80L, nous recommandons de les monter à l'aide d'anneaux de fixation et de ne pas utiliser de cadre de réservoir et de sangles d'arrimage.

Pour les réservoirs en saillie et les réservoirs de bouteilles de GPL de plus de 140 L, nous conseillons de ne pas les monter à l'aide d'un cadre de réservoir et de sangles de tension, mais avec le jeu de supports de réservoir spécialement prévu à cet effet, disponible pour un diamètre de réservoir de 450 mm.

Instructions de montage :

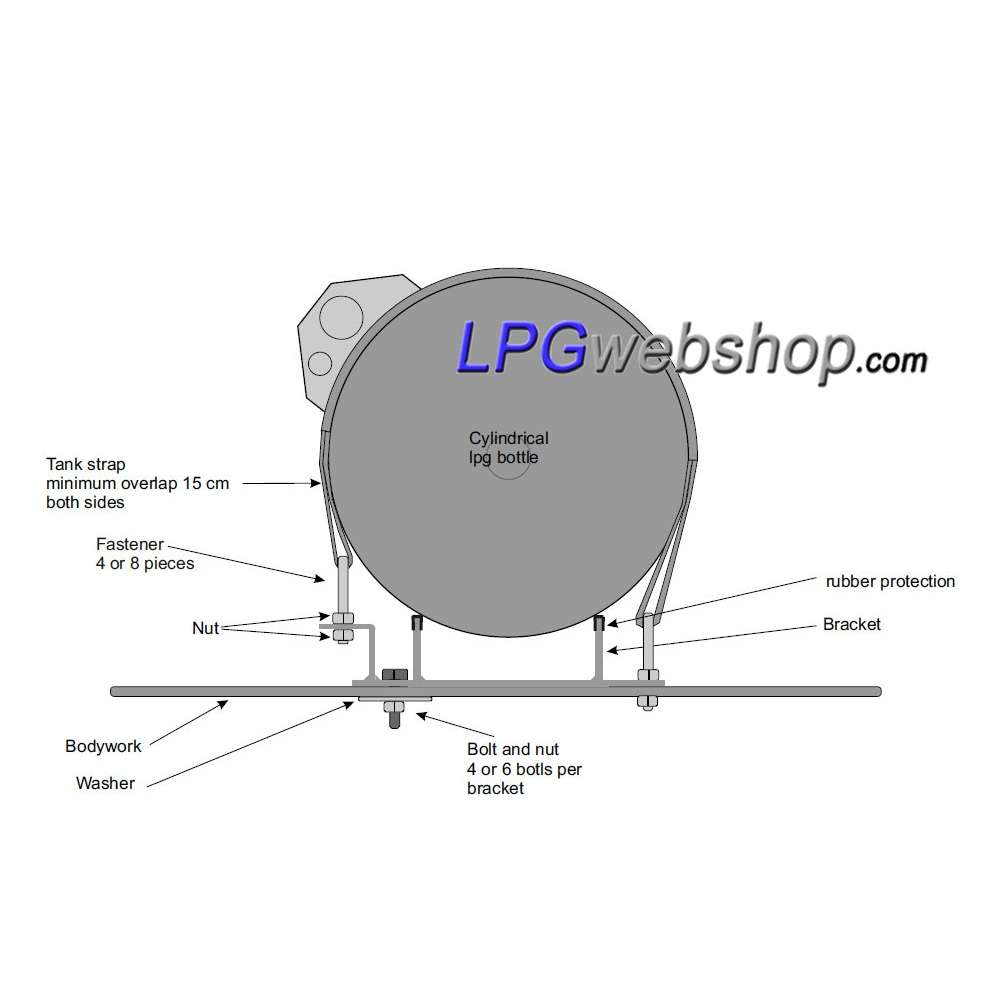

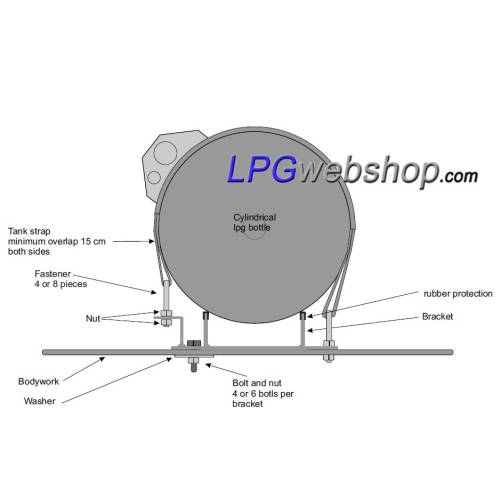

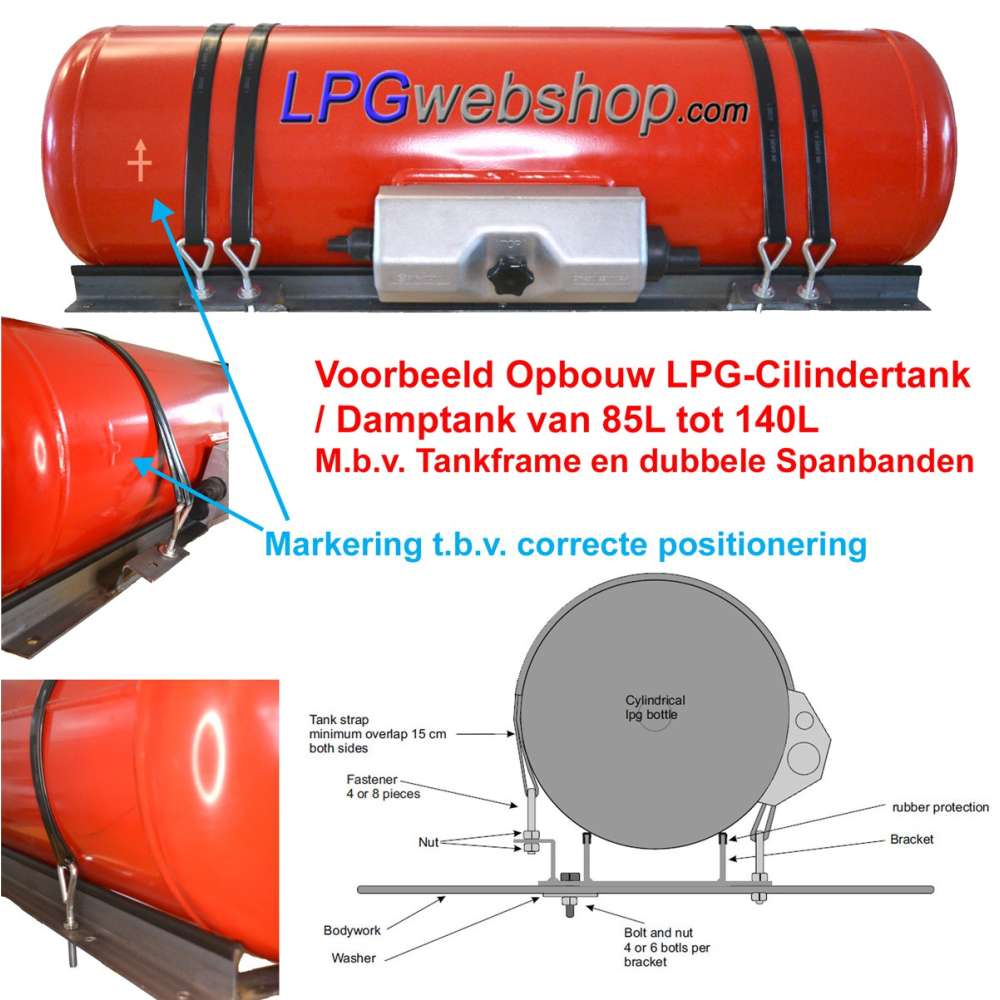

La sangle (sangle du réservoir) passe par-dessus le réservoir et ses extrémités passent à travers la sangle, puis repassent autour du réservoir, sous la partie de la sangle précédemment posée. Les extrémités des sangles d'arrimage passent donc à travers le support d'arrimage et repassent sous la même sangle, avec un chevauchement minimum de 15 cm (de préférence plus).

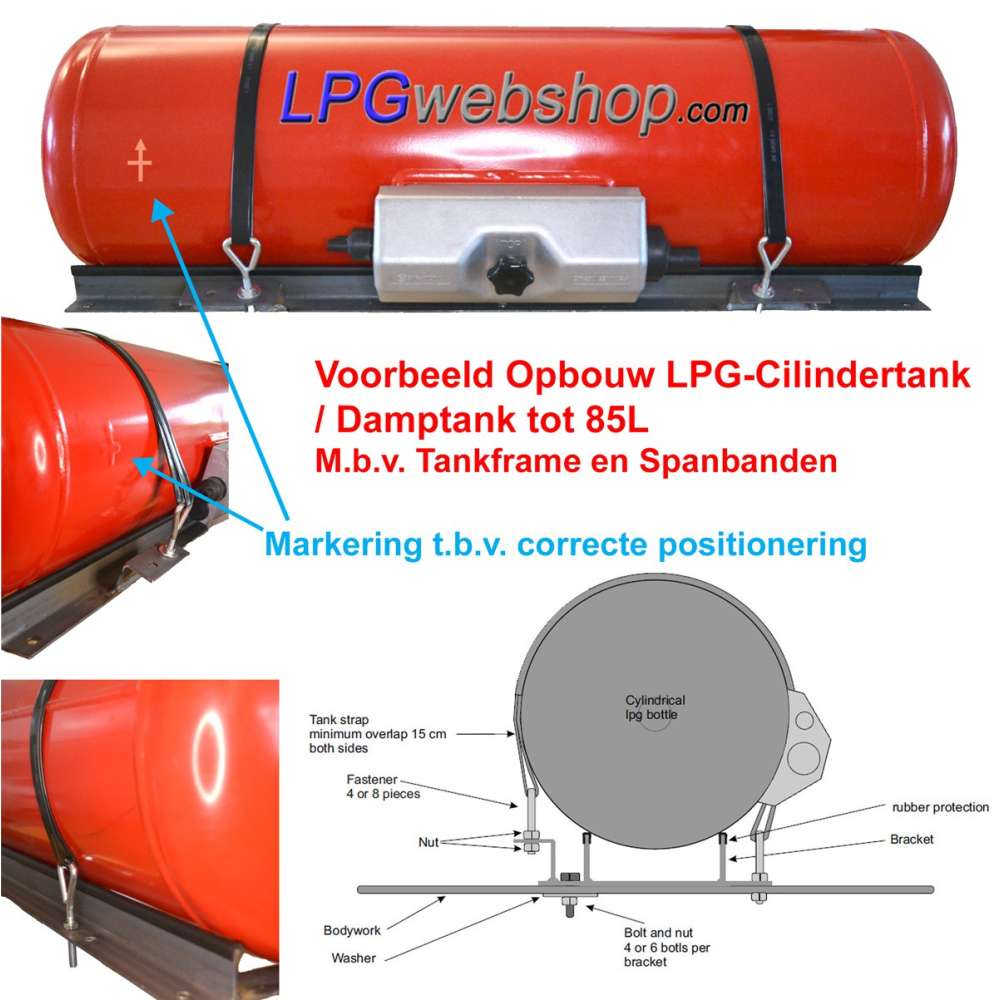

À l'arrière, le support de tension est boulonné au châssis du réservoir. À l'avant, le support de tension et le boulon sont fixés au support vertical du châssis du réservoir, ce qui permet de tendre la sangle en serrant davantage le boulon/écrou. (Voir les images pour référence.)

Les sangles d'arrimage ne doivent pas être affaiblies, par exemple en perçant un trou. Elles doivent être fixées uniquement à l'aide des supports d'arrimage prévus à cet effet et fournis.

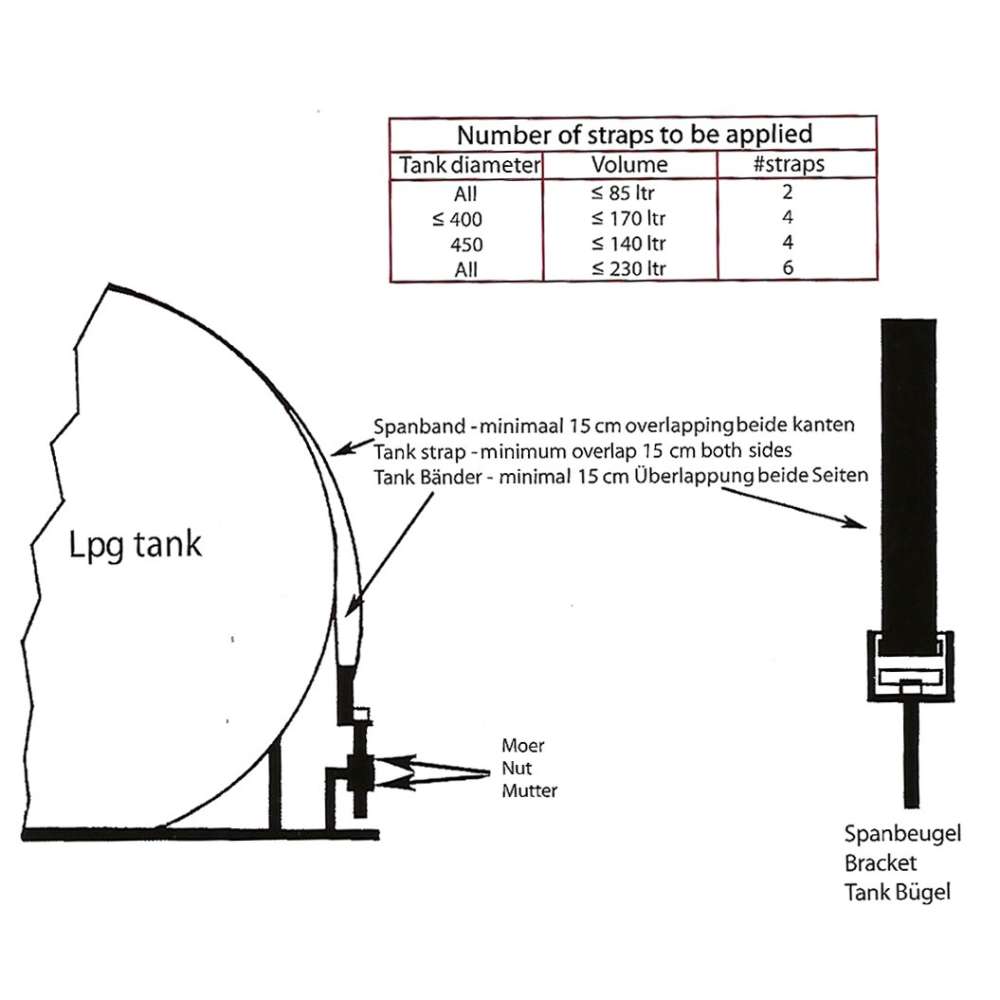

Nombre de sangles : La bouteille de GPL doit être fixée au châssis à l'aide d'au moins deux sangles. Si les sangles supportent également le poids de la bouteille, il est nécessaire d'en installer au moins trois. Dans ce cas, nous recommandons l'utilisation d'au moins quatre sangles d'arrimage. Les sangles sont toujours vendues par jeu (2 pièces). Le nombre exact de sangles à utiliser dépend, entre autres, de la capacité et de l'emplacement de la bouteille. Pour une installation correcte, respectez les instructions d'installation du RDW.

Conseil : Confiez l'installation du réservoir de gaz et le montage du cadre du réservoir à une personne experte ou à une entreprise spécialisée.
