Ensemble de supports de réservoir (2 supports + isolation) pour réservoirs cylindriques de GPL d'un diamètre de 450 mm

Ensemble de supports de réservoir (2 supports + isolation) pour réservoirs cylindriques de GPL d'un diamètre de 450 mm

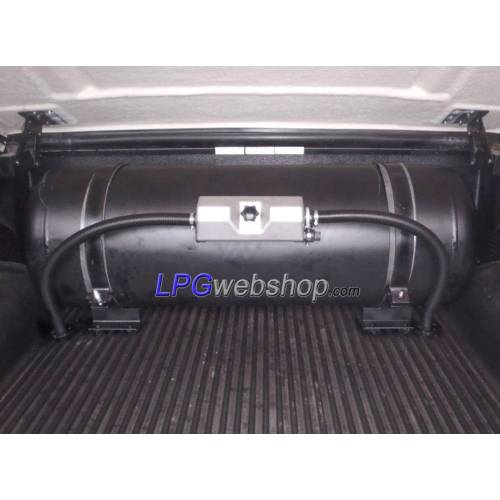

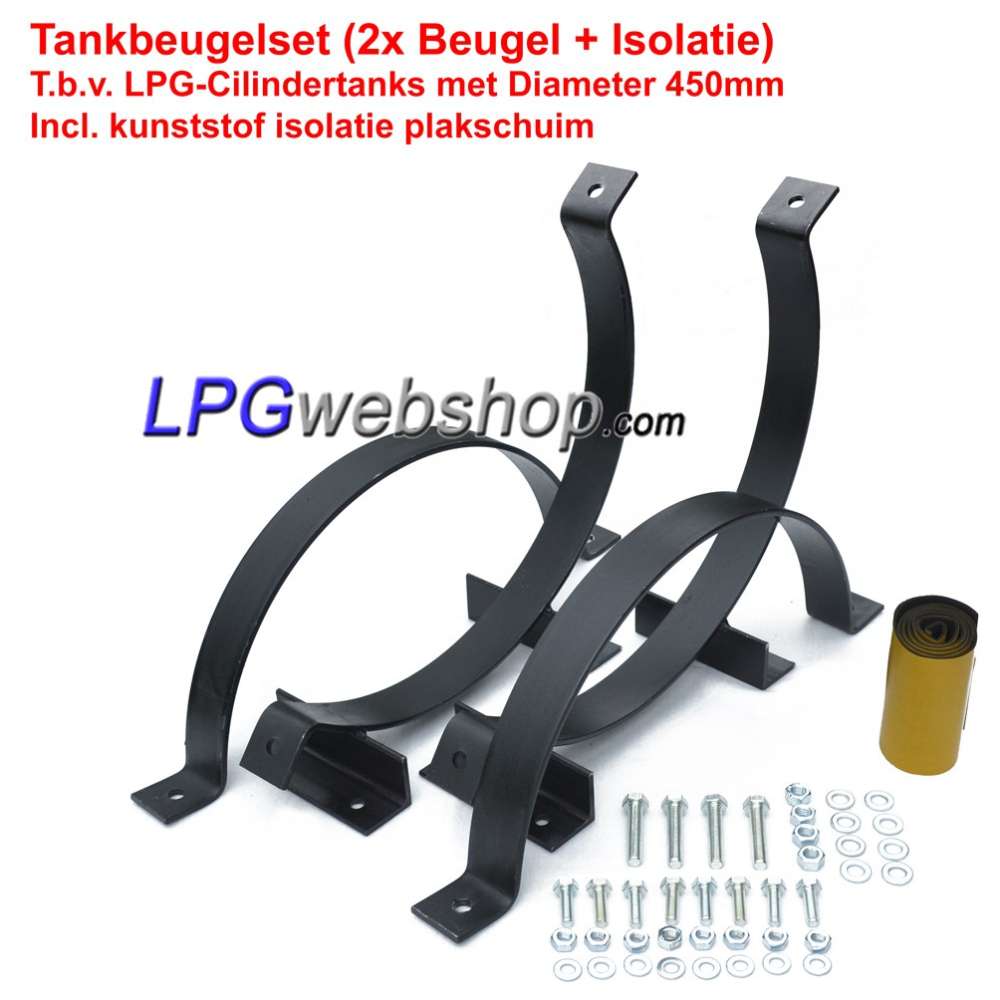

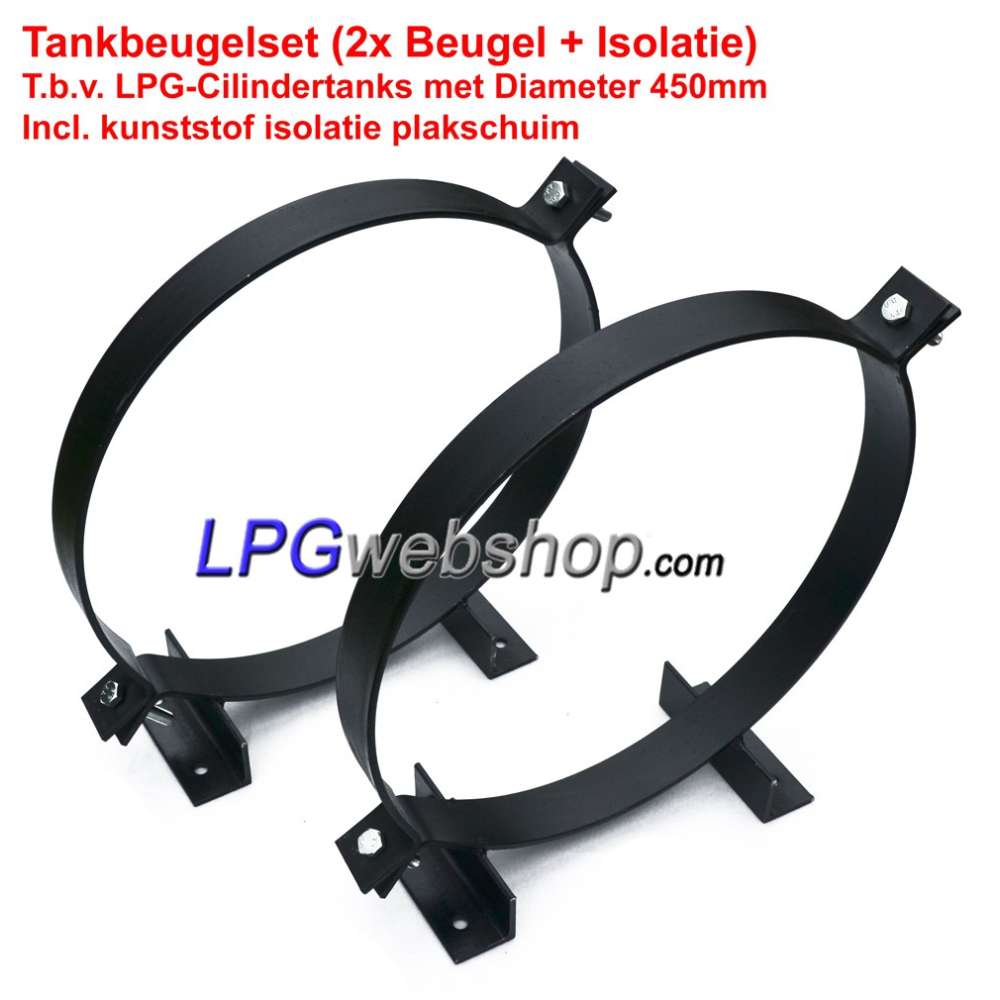

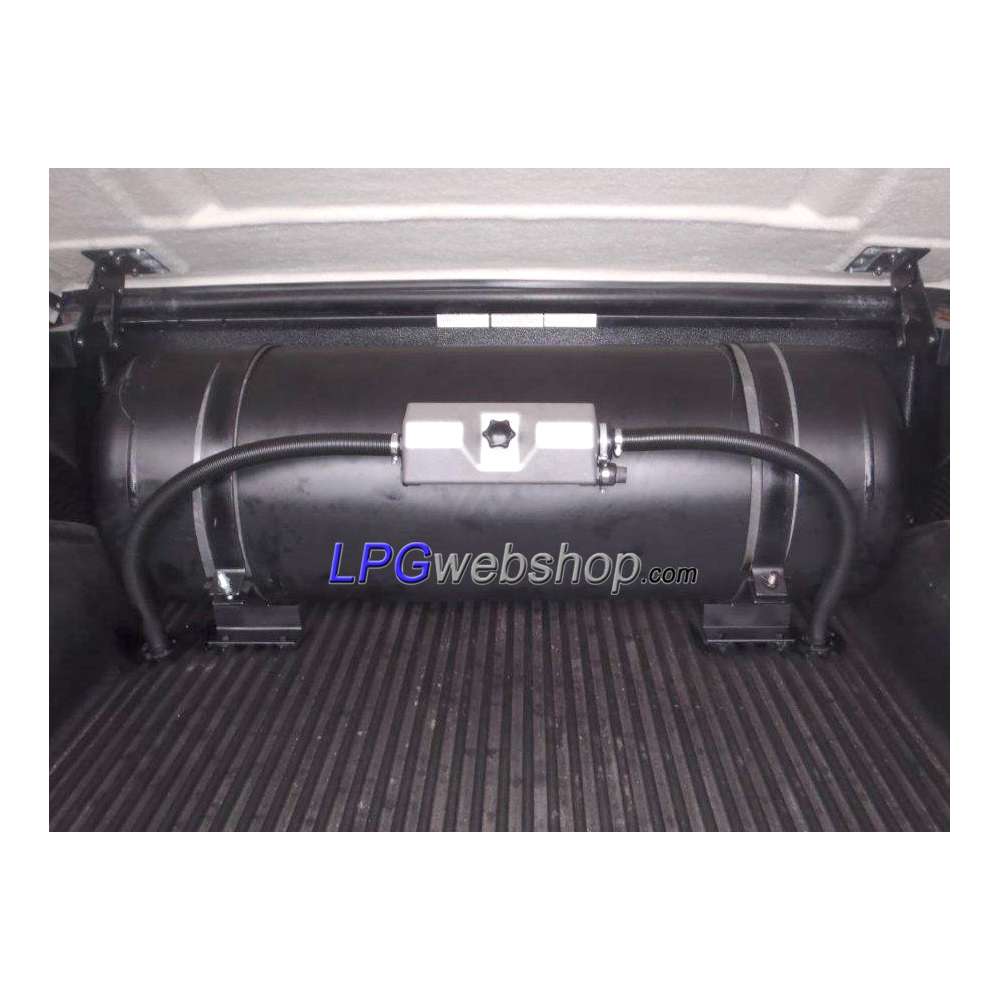

Vous pouvez fixer de grands réservoirs de bouteilles de GPL d'un diamètre de 45 cm grâce à ces supports de réservoir en acier, homologués RDW et dotés d'une isolation plastique. Ces supports se composent de deux parties : la partie inférieure doit être solidement fixée au véhicule, tandis que la seconde entoure et fixe le réservoir de gaz. L'isolation empêche le contact métallique du réservoir de GPL avec les supports, prévient son endommagement et assure un maintien optimal du réservoir.

Application : Convient aux réservoirs de bouteilles de GPL (réservoirs de vapeur de GPL) d'un diamètre de 450 mm. Respecter les exigences d'installation RDW pour une installation correcte et sûre.

Instructions de montage de base : Positionnez la moitié inférieure du jeu de supports de manière à ce que les côtés extérieurs des supports de tension se trouvent dans les joints de soudure du réservoir d'essence. (voir certificat RDW).

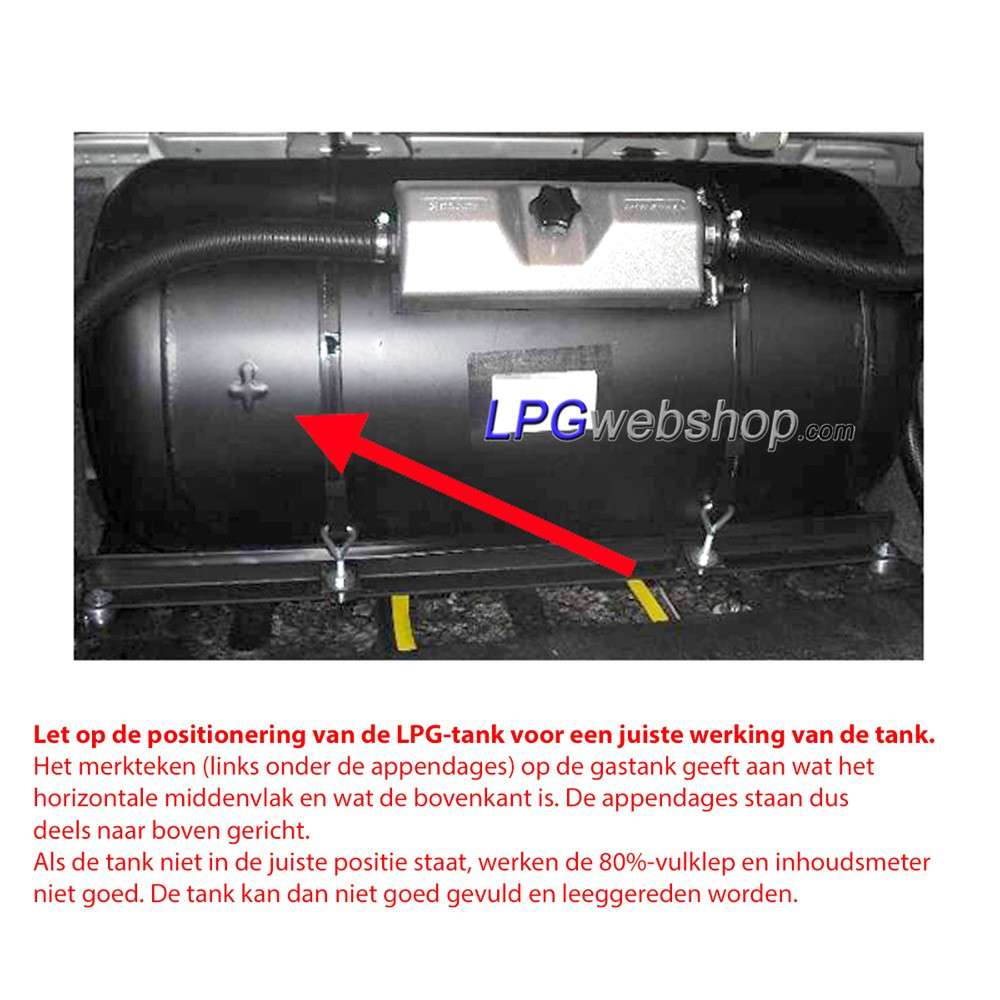

Fixez les moitiés inférieures du support de tension à l'emplacement prévu à l'aide de quatre boulons M10 8.8 (par support). Fixez les boulons avec des écrous de classe 8 (ISO 4032, hauteur d'écrou augmentée). Positionnez le réservoir d'essence dans les moitiés inférieures, en plaçant l'isolant entre le réservoir et les supports. Notez le repère (croix avec flèche) sur le réservoir pour un positionnement correct et un fonctionnement optimal. Ce repère indique le plan supérieur et le plan central horizontal. Placez les coques supérieures du support avec l'isolant sur le réservoir d'essence, sur les deux coques inférieures, et fixez-les avec deux boulons M12, classe 8.8. Fixez les boulons avec deux écrous de classe 8 (ISO 4032, comme décrit ci-dessus). Le montage du réservoir est maintenant terminé.

Aucun affaiblissement du support, par exemple en y perçant un trou, ne doit être effectué. Pour une installation correcte, utilisez et respectez les instructions d'installation RDW.

CONSEIL : Appliquez une couche de protection sur l'ensemble de l'installation du réservoir dès que tout est correctement fixé. Ceci est particulièrement important pour les sous-structures. Cela prolonge la durée de vie du réservoir et de la structure. Il est conseillé de répéter cette opération chaque année.

CONSEIL : Confiez l'installation du réservoir de gaz et le montage du châssis du réservoir à une personne experte ou à une entreprise spécialisée.
