Pezzo di accoppiamento LPG-FIT Banjo-Bolt M10x1 FBB C-04 per tubo in plastica LPG-XD-4 (8mm)

Pezzo di accoppiamento LPG-FIT Banjo-Bolt M10x1 FBB C-04 per tubo in plastica LPG-XD-4 (8mm)

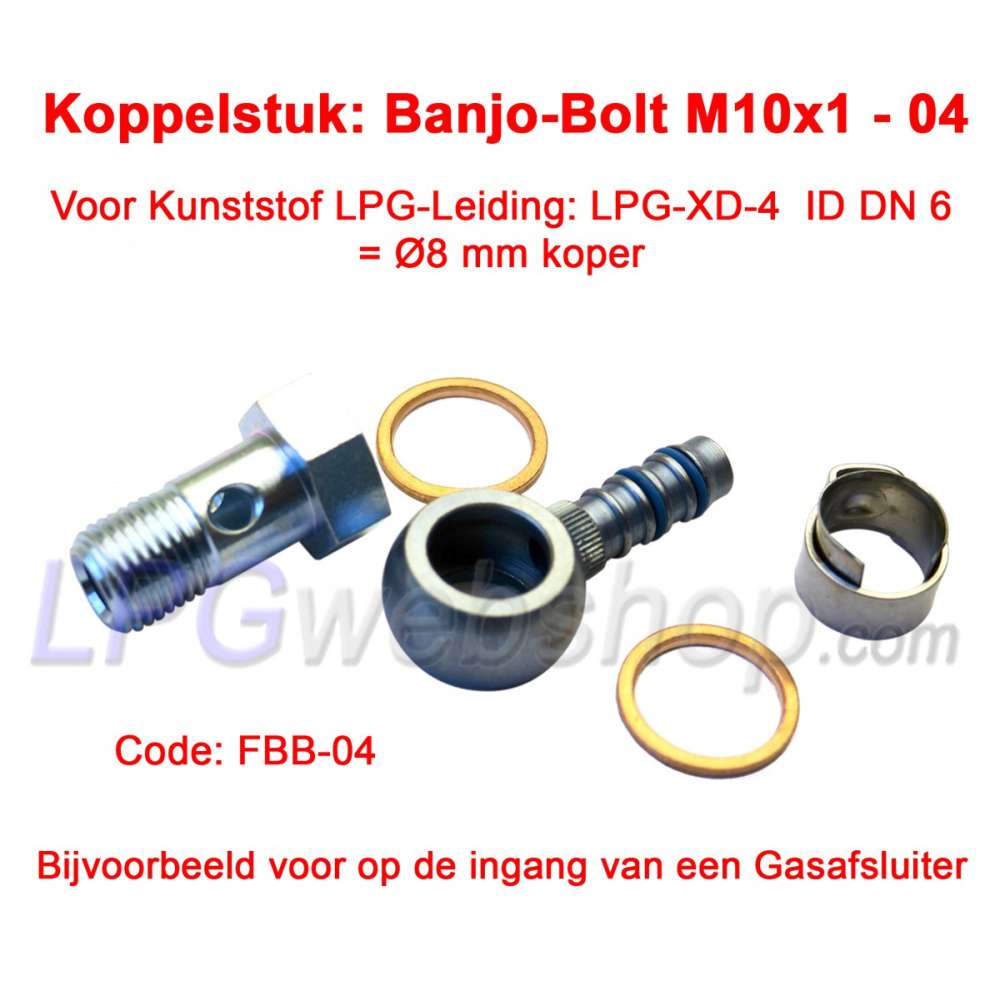

Questa parte viene utilizzata in combinazione con il tubo GPL in plastica LPG-XD-4 DN 6 (= Ø8 mm rame) e una parte GPL con un collegamento M10x1 ad angolo retto diretto di 90°. La fornitura comprende un banjo, un dado di raccordo M10x1, 2 anelli di tenuta e un morsetto Oetiker.

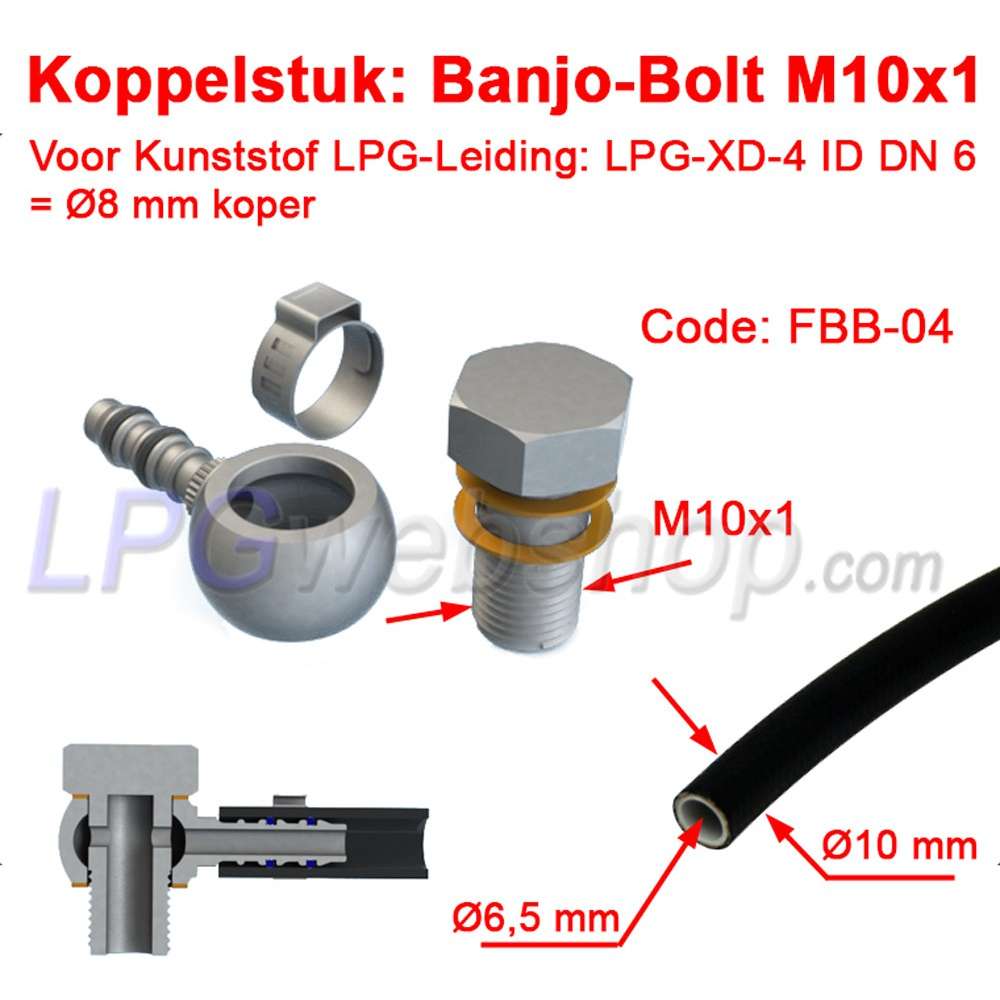

Questo tipo di raccordo è dotato di banjo e bullone di unione, che consente un collegamento diretto ad angolo retto a 90° alla parte GPL. Due anelli di rame garantiscono la tenuta. Il vantaggio di questo tipo di raccordo è che può essere riutilizzato.

Applicazione: Per collegare tubi GPL in plastica, ad esempio:
- Una valvola gas GPL (con attacchi M10x1) ad angolo di 90°.
- Un Evaporatore GPL (con ingresso M10x1) ad angolo di 90°.
- L'uscita di una Multivale su un serbatoio GPL (versione 6mm) con un angolo di 90°.

connettori: Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento.

ATTENZIONE! Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento. Questi sono disponibili in diverse forme e dimensioni. Sono disponibili diversi tipi di tubi GPL in plastica. Esistono diversi diametri, nonché marche e tipologie di connettori. Assicurati di utilizzare quello corretto per la tua applicazione in combinazione con i raccordi corretti sulle estremità del tubo di plastica.

ATTENZIONE! Verificare il tipo di collegamento delle parti a cui si vuole collegare la linea GPL, come il serbatoio, le valvole gas, ecc.

Per fissare il tubo di plastica al raccordo viene utilizzata una fascetta Oetiker (fascetta stringitubo deformabile). Questo è incluso. Utilizzare le pinze Oetiker per serrare correttamente questo morsetto. Vedi anche le immagini per l'illustrazione.

Mancia! Applicare una piccola quantità di olio penetrante sugli O-ring del raccordo prima di installarli nel tubo di plastica. Questo semplifica il processo.
