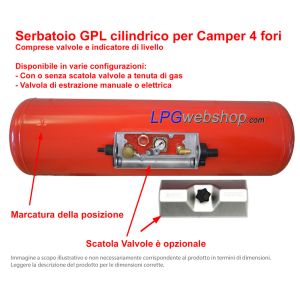

Serbatoio cilindrico Bombola GPL gassoso per Camper 120L (Ø360x1298) 4 fori GZWM con Valvole incluse

Il GPL gassoso (gas propano e butano) esce da questo tipo di serbatoio per camper, che viene utilizzato, ad esempio, nei camper o nei camion di cibo. Ad esempio per cucinare o riscaldare. Adatto per il posizionamento sotto un veicolo (trasversale o longitudinale) a seconda dello spazio disponibile e dei requisiti, o in un'area aperta e ventilata.

Se il serbatoio del gas è posizionato nel veicolo (interno), è obbligatorio l'uso dell'alloggiamento a tenuta di gas opzionale e deve essere montato a tenuta di gas. Da utilizzare in combinazione con un tubo di sfiato e uno sfiato inferiore per scaricare eventuali gas all'esterno.
Questo serbatoio GPL non è adatto alla guida con GPL (gas liquefatto).

Opzionale Scatola Valvole a tenuta di gas: Una scatola valvole viene utilizzata per proteggere le valvole e, nel caso di all'interno del veicolo, per raccogliere eventuali gas dal serbatoio e poi poterli scaricare tramite un tubo di sfiato e apertura inferiore. Se il serbatoio del GPL è posizionato all'interno di un veicolo è necessario un alloggiamento a tenuta di gas e deve essere collegato a tenuta di gas tramite i gommini in dotazione. Non è necessaria una custodia a tenuta di gas se il serbatoio del GPL è posizionato all'aperto o in una zona aperta e ventilata. Ad esempio, in costruzione. Quindi il serbatoio del GPL può fuoriuscire direttamente all'aria aperta.

All'interno del veicolo / Sotto il veicolo all'aria aperta: Nel caso in cui il serbatoio del gas sia posizionato all'interno del veicolo (integrato), è necessario fornire al serbatoio del gas un -alloggiamento ermetico (scatola serbatoio) e tubo di sfiato, ecc., per scaricare eventuali gas verso l'esterno. Non sempre un alloggiamento a tenuta di gas in combinazione con una valvola di estrazione manuale può essere reso a tenuta di gas....
Quando si utilizza una valvola di estrazione manuale con connessione SHELL, NON è possibile collegare l'alloggiamento a tenuta di gas , ciò significa che questa combinazione NON è adatta per l'incasso (spazio interno), ma solo per la sottostruttura o in uno spazio aperto e ventilato.
Nel caso di valvola di estrazione manuale con attacco a compressione da 8 mm, il gas -l'alloggiamento stagno (scatola serbatoio) può essere collegato a tenuta di gas, ma solo se la valvola di estrazione è rivolta verso l'interno con la sua uscita. (il tubo del gas può quindi essere inserito in un anello nell'alloggiamento a tenuta di gas o fuoriuscire dall'alloggiamento a tenuta di gas o sullo stesso lato del tubo di riempimento).
Con la valvola di estrazione manuale rivolta direttamente verso l'esterno, il gas -l'alloggiamento a tenuta stagna non può diventare a tenuta di gas al 100%, perché non c'è spazio per posizionare un tubo di plastica a tenuta di gas e dei gommini. Di conseguenza, l'installazione all'interno non è possibile.

VALVOLA DI ESTRAZIONE MANUALE 8mm: Un serbatoio di gas vapore è dotato di serie di valvola manuale. Ciò significa che l'uscita del serbatoio del gas deve essere aperta e chiusa manualmente. Questo a volte può essere difficile se il serbatoio è posizionato molto al di sotto del veicolo ed è di difficile accesso. Una valvola manuale è dotata di serie di un raccordo a compressione da 8 mm, in modo che un tubo GPL da 8 mm (rame/plastica) possa essere collegato al regolatore di pressione.

VALVOLA DI ESTRAZIONE MANUALE con attacco SHELL, invece di attacco a compressione di 8mm, possiamo installare sul rubinetto a mano un attacco SHELL con filettatura W21,8 sinistra. Questa opzione viene talvolta utilizzata per collegare direttamente un regolatore di pressione o un un tubo o un tubo del gas ad alta pressione al serbatoio del vapore. (Un ulteriore adattatore a una connessione G.12 potrebbe essere necessario per una buona connessione a tenuta di gas.)
NB! Con un rubinetto manuale con attacco Shell, l'armadietto del serbatoio non può essere collegato a tenuta di gas e questo metodo è quindi adatto solo per un ambiente esterno e non adatto per l'incasso (spazio interno).

VALVOLA DI ESTRAZIONE ELETTRICA puoi anche optare per una elletrovalvola di estrazione alimentata a 12 V (11 W) (normalmente chiusa) tramite un circuito elettrico con interruttore GPL e fusibile (non incluso). Ciò consente di aprire e chiudere la valvola del serbatoio dall'interno del veicolo. Bisogna tenere conto che se si resta fermi a lungo con l'elec. valvola di estrazione energizzata (1A), ciò potrebbe scaricare la batteria.

Su questo tipo di valvola di estrazione si adatta anche un tubo GPL (rame) da 8 mm, tramite un attacco Flare. Tipo: 5/16" UNF

Fate installare il serbatoio del gas da uno specialista autorizzato! E fai ispezionare l'intera installazione da un'autorità competente.

Per un'installazione solida e sicura, applicare la guida della tua autorità nazionale.

Fissaggio del serbatoio:

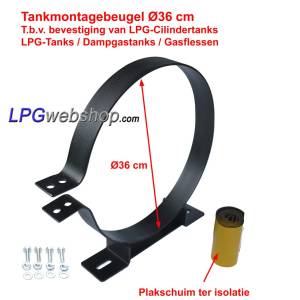

Utilizza anelli di montaggio, staffe di montaggio o un Kit installazione serbatoio vapore completo del diametro corrispondente. Oppure dai un'occhiata a tutto il nostro materiale di fissaggio per serbatoi.

Prestare attenzione al posizionamento del serbatoio del gas vapore per il corretto funzionamento del serbatoio. La marcatura (croce sul lato sinistro sopra i raccordi) sul serbatoio del gas indica il piano centrale orizzontale e quello superiore. I raccordi sono diretti leggermente verso il basso (cioè appena sotto il piano centrale orizzontale). Se il serbatoio non è montato nella posizione corretta, il serbatoio non si riempirà correttamente, dal serbatoio potrebbe fuoriuscire gas liquido anziché gas vapore e potrebbero verificarsi altri problemi.

Trova ulteriori informazioni sul corretta installazione e montaggio di un serbatoio di gas vapore GPL (bombola) nel nostro manuale: ISTRUZIONI PER L'INSTALLAZIONE DEL SERBATOIO GPL

CONSIGLIO!

In caso di sottostruttura GPL: serbatoio del gas e valvole dotati di rivestimento protettivo (sottorivestimento) per una maggiore durata. Ripeti l'operazione ogni anno.

La pressione nel serbatoio del gas varia da 1 a 20 bar (a seconda della temperatura), ma è comunque troppo elevata per l'apparecchiatura che si desidera alimentare a gas (barbecue, bruciatore, fornello a gas, ecc.) . È quindi sempre necessario ridurre la pressione ad un valore basso costante (30 - 50 mbar). Ciò avviene mediante un regolatore di pressione che si collega all'uscita di un serbatoio di gas (direttamente o con l'intervento di un ad alta pressione tubo del gas o tubo e/o filtro del gas ad alta pressione.

Consiglio! A volte è anche possibile posizionare il regolatore di pressione in modo tale che sia relativamente più vicino al gas apparecchiature che consumano, in modo che i tubi a bassa pressione possano essere ridotti. (Ciò impedisce una possibile caduta di pressione nei tubi a bassa pressione.) Si prega di notare che il tubo ad alta pressione e il regolatore di pressione non possono essere installati all'interno. Questi devono essere sempre posizionati all'aperto o in uno spazio ventilato con l'area esterna. Ciò a causa di una possibile perdita e delle valvole limitatrici di pressione esistenti, che impediscono al gas di entrare nello spazio interno.

In ogni caso, seguire sempre le linee guida nazionali (Linee guida NPR-2577).
