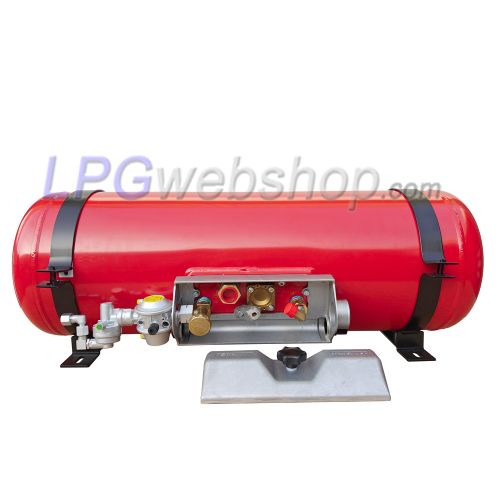

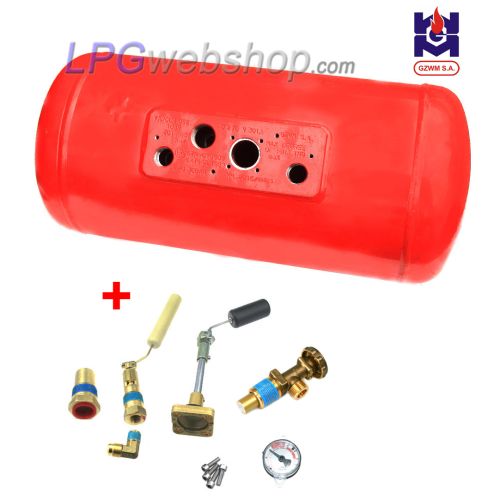

Serbatoio cilindrico Bombola ricaricabile GPL per Camper 30L (Ø270x605) 4 fori GZWM con Valvole incluse

Il GPL gassoso (gas propano e butano) esce da questo tipo di serbatoio per camper, che viene utilizzato, ad esempio, nei camper o nei camion di cibo. Ad esempio per cucinare o riscaldare. Adatto per il posizionamento sotto un veicolo (trasversale o longitudinale) a seconda dello spazio disponibile e dei requisiti, o in un'area aperta e ventilata.

Se il serbatoio del gas è posizionato nel veicolo (interno), è obbligatorio l'uso dell'alloggiamento a tenuta di gas opzionale e deve essere montato a tenuta di gas. Da utilizzare in combinazione con un tubo di sfiato e uno sfiato inferiore per scaricare eventuali gas all'esterno.
Questo serbatoio GPL non è adatto alla guida con GPL (gas liquefatto).

Uso Opzionale di una Scatola Valvole a tenuta di gas

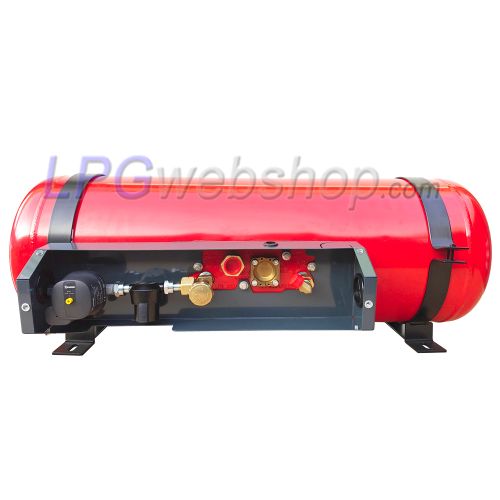

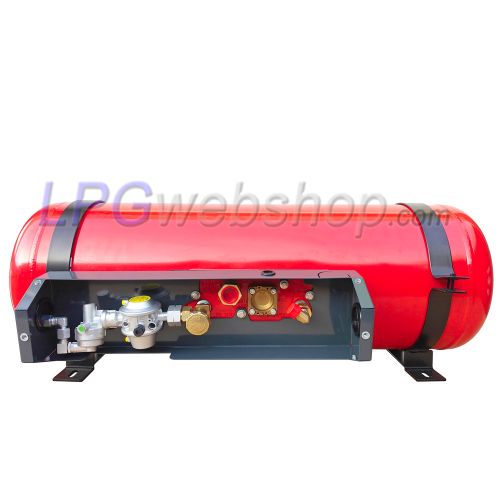

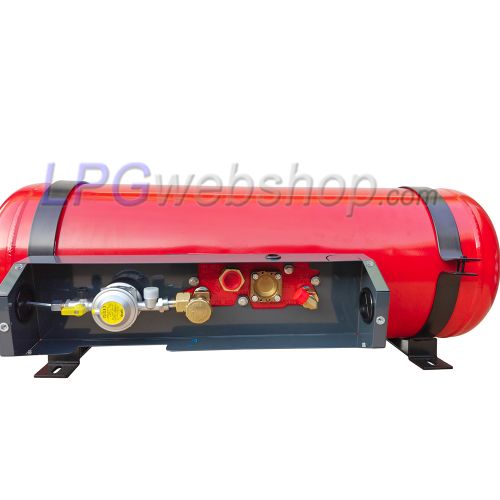

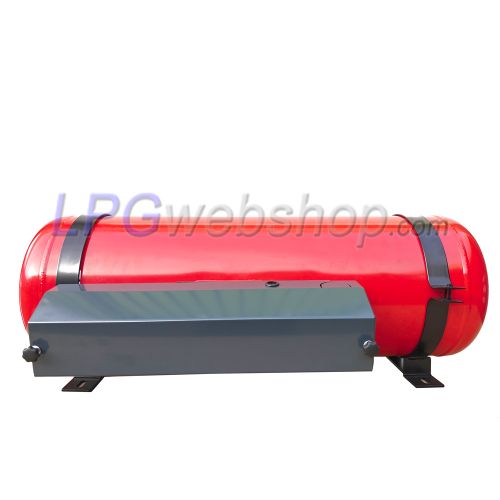

Una scatola valvole (scatola appendici) viene utilizzata per proteggere gli appendici (valvole/accessori del serbatoio) e, in caso di installazione incorporata, per raccogliere gli eventuali gas dal serbatoio GPL e poi scaricarli all'esterno tramite un tubo di ventilazione e uno sfiato di fondo (passacavo del pavimento). Una scatola valvole è sicuramente necessaria se il serbatoio GPL è posizionato all'interno dell'abitacolo di un veicolo e deve essere collegato in modo stagno ai gas mediante le guarnizioni in gomma fornite. Una scatola valvole non è strettamente necessaria se il serbatoio GPL è posizionato in uno spazio esterno (ad esempio, nel sottoscocca) o in un vano ventilato (che è isolato dal resto del veicolo). È comunque sempre necessario proteggere gli appendici da sporco e acqua.

Installazione del Serbatoio del Gas nello Spazio Interno / Esterno:

Nel caso in cui un serbatoio del gas venga installato all'interno dell'abitacolo del veicolo (installazione interna), è necessario dotare il serbatoio del gas di una scatola valvole stagno, di un tubo di ventilazione e di uno sfiato inferiore (passacasco di fondo) per evacuare all'esterno gli eventuali gas.

Non è sempre possibile rendere una scatola valvole adeguatamente stagno quando combinata con una valvola manuale....

Quando si utilizza una Valvola Manuale con connessione SHELL Maschio G.5 Kombi (G.2/G.4/G.8) (Filettatura W21,8x1/14 Sinistra), NON è possibile sigillare adeguatamente la scatola valvole, il che significa che questa combinazione è essenzialmente adatta solo per l'installazione sottoscocca o, in caso di installazione interna (spazio interno), solo in un vano ventilato che sia isolato dal resto del veicolo.

Quando si utilizza una valvola manuale con un raccordo a compressione da 8mm orientato direttamente verso l'esterno, anche la scatola valvole NON può essere resa adeguatamente stagno, poiché non c'è sufficiente spazio per posizionare una calotta di tenuta in plastica stagno.

Nel caso di una valvola manuale con un raccordo a compressione da 8mm, la scatola valvole può essere resa stagno se la valvola manuale è orientata con la sua uscita verso l'interno. (La tubazione del gas può quindi essere disposta a anello all'interno della scatola valvole o uscire dalla scatola valvole dallo stesso lato del tubo di riempimento).

VALVOLA DI ESTRAZIONE MANUALE 8mm: Un serbatoio di gas vapore è dotato di serie di valvola manuale. Ciò significa che l'uscita del serbatoio del gas deve essere aperta e chiusa manualmente. Questo a volte può essere difficile se il serbatoio è posizionato molto al di sotto del veicolo ed è di difficile accesso. Una valvola manuale è dotata di serie di un raccordo a compressione da 8 mm, in modo che un tubo GPL da 8 mm (rame/plastica) possa essere collegato al regolatore di pressione.

VALVOLA DI ESTRAZIONE MANUALE con attacco SHELL, possiamo installare sul rubinetto manuale un attacco SHELL Maschio G.5 Kombi (G.2/G.4/G.8) con filettatura W21,8x1/14 sinistra. Questa opzione viene talvolta utilizzata per collegare direttamente un regolatore di pressione o un un tubo o un tubo del gas ad alta pressione al serbatoio del vapore. (Un ulteriore adattatore a una connessione G.12 potrebbe essere necessario per una buona connessione a tenuta di gas.)
NB! Con un rubinetto manuale con attacco Shell, l'armadietto del serbatoio non può essere collegato a tenuta di gas e questo metodo è quindi adatto solo per un ambiente esterno e non adatto per l'incasso (spazio interno).

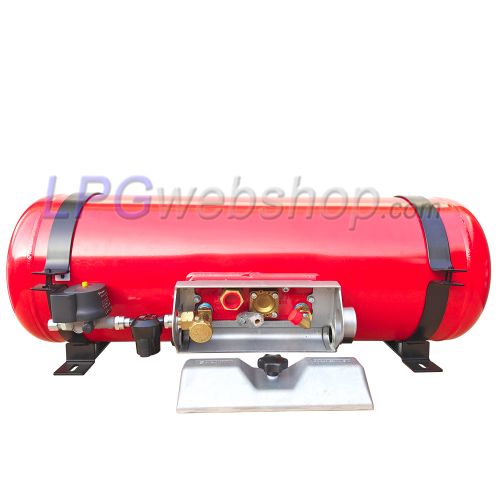

VALVOLA DI ESTRAZIONE ELETTRICA puoi anche optare per una elletrovalvola di estrazione alimentata a 12 V (11 W) (normalmente chiusa) tramite un circuito elettrico con interruttore GPL e fusibile (non incluso). Ciò consente di aprire e chiudere la valvola del serbatoio dall'interno del veicolo. Bisogna tenere conto che se si resta fermi a lungo con l'elec. valvola di estrazione energizzata (1A), ciò potrebbe scaricare la batteria.

Su questo tipo di valvola di estrazione si adatta anche un tubo GPL (rame) da 8 mm, tramite un attacco Flare. Tipo: 5/16" UNF

Fate installare il serbatoio del gas da uno specialista autorizzato! E fai ispezionare l'intera installazione da un'autorità competente.

Per un'installazione solida e sicura, applicare la guida della tua autorità nazionale.

Fissaggio del serbatoio:

Utilizza anelli di montaggio, staffe di montaggio o un Kit installazione serbatoio vapore completo del diametro corrispondente. Oppure dai un'occhiata a tutto il nostro materiale di fissaggio per serbatoi.

Prestare attenzione al posizionamento del serbatoio del gas vapore per il corretto funzionamento del serbatoio. La marcatura (croce sul lato sinistro sopra i raccordi) sul serbatoio del gas indica il piano centrale orizzontale e quello superiore. I raccordi sono diretti leggermente verso il basso (cioè appena sotto il piano centrale orizzontale). Se il serbatoio non è montato nella posizione corretta, il serbatoio non si riempirà correttamente, dal serbatoio potrebbe fuoriuscire gas liquido anziché gas vapore e potrebbero verificarsi altri problemi.

Trova ulteriori informazioni sul corretta installazione e montaggio di un serbatoio di gas vapore GPL (bombola) nel nostro manuale: ISTRUZIONI PER L'INSTALLAZIONE DEL SERBATOIO GPL

CONSIGLIO!

In caso di sottostruttura GPL: serbatoio del gas e valvole dotati di rivestimento protettivo (sottorivestimento) per una maggiore durata. Ripeti l'operazione ogni anno.

La pressione nel serbatoio del gas varia da 1 a 20 bar (a seconda della temperatura), ma è comunque troppo elevata per l'apparecchiatura che si desidera alimentare a gas (barbecue, bruciatore, fornello a gas, ecc.) . È quindi sempre necessario ridurre la pressione ad un valore basso costante (30 - 50 mbar). Ciò avviene mediante un regolatore di pressione che si collega all'uscita di un serbatoio di gas (direttamente o con l'intervento di un ad alta pressione tubo del gas o tubo e/o filtro del gas ad alta pressione.

Consiglio! A volte è anche possibile posizionare il regolatore di pressione in modo tale che sia relativamente più vicino al gas apparecchiature che consumano, in modo che i tubi a bassa pressione possano essere ridotti. (Ciò impedisce una possibile caduta di pressione nei tubi a bassa pressione.) Si prega di notare che il tubo ad alta pressione e il regolatore di pressione non possono essere installati all'interno. Questi devono essere sempre posizionati all'aperto o in uno spazio ventilato con l'area esterna. Ciò a causa di una possibile perdita e delle valvole limitatrici di pressione esistenti, che impediscono al gas di entrare nello spazio interno.

In ogni caso, seguire sempre le linee guida nazionali (Linee guida NPR-2577).
