Raccordo 90° LPG-FIT Dado Svasato 1/2" UNF XD-6 FNF-M per tubo in plastica di riempimento GPL XD-6 (12 mm)

Raccordo 90° LPG-FIT Dado Svasato 1/2" UNF XD-6 FNF-M per tubo in plastica di riempimento GPL XD-6 (12 mm)

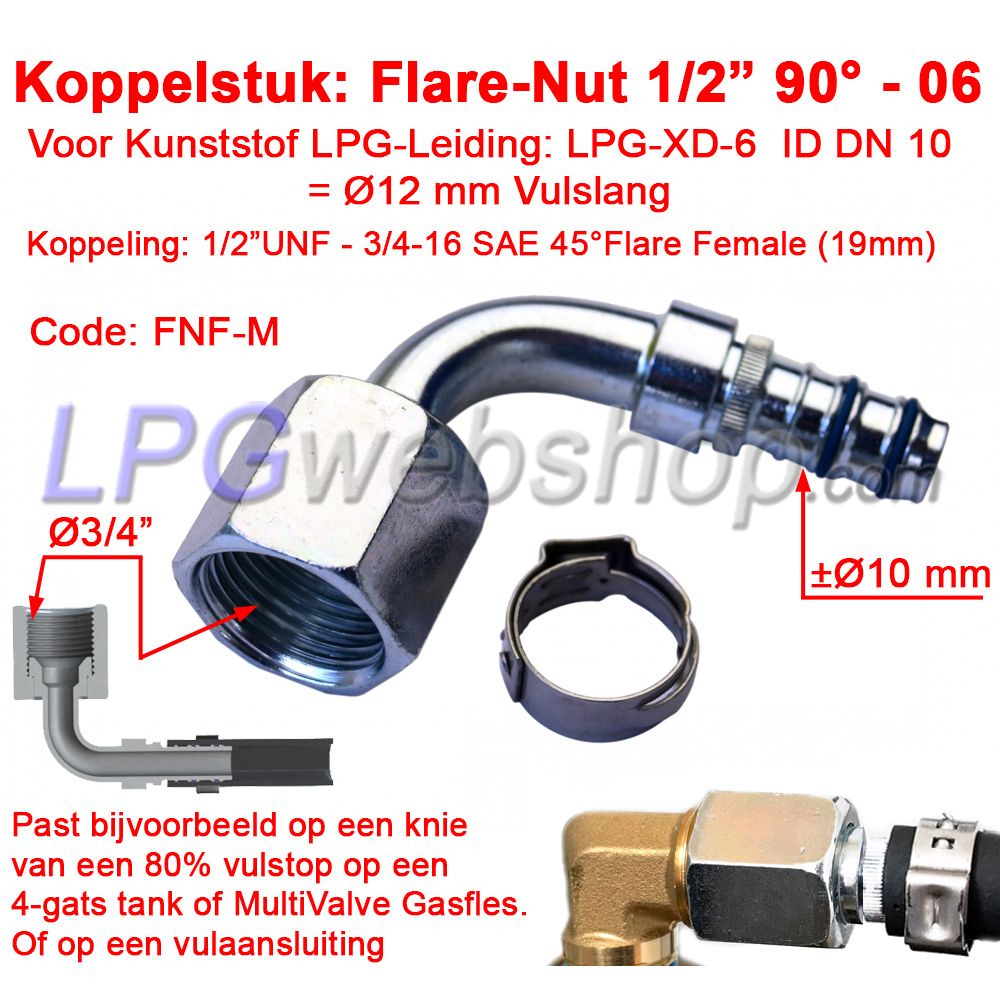

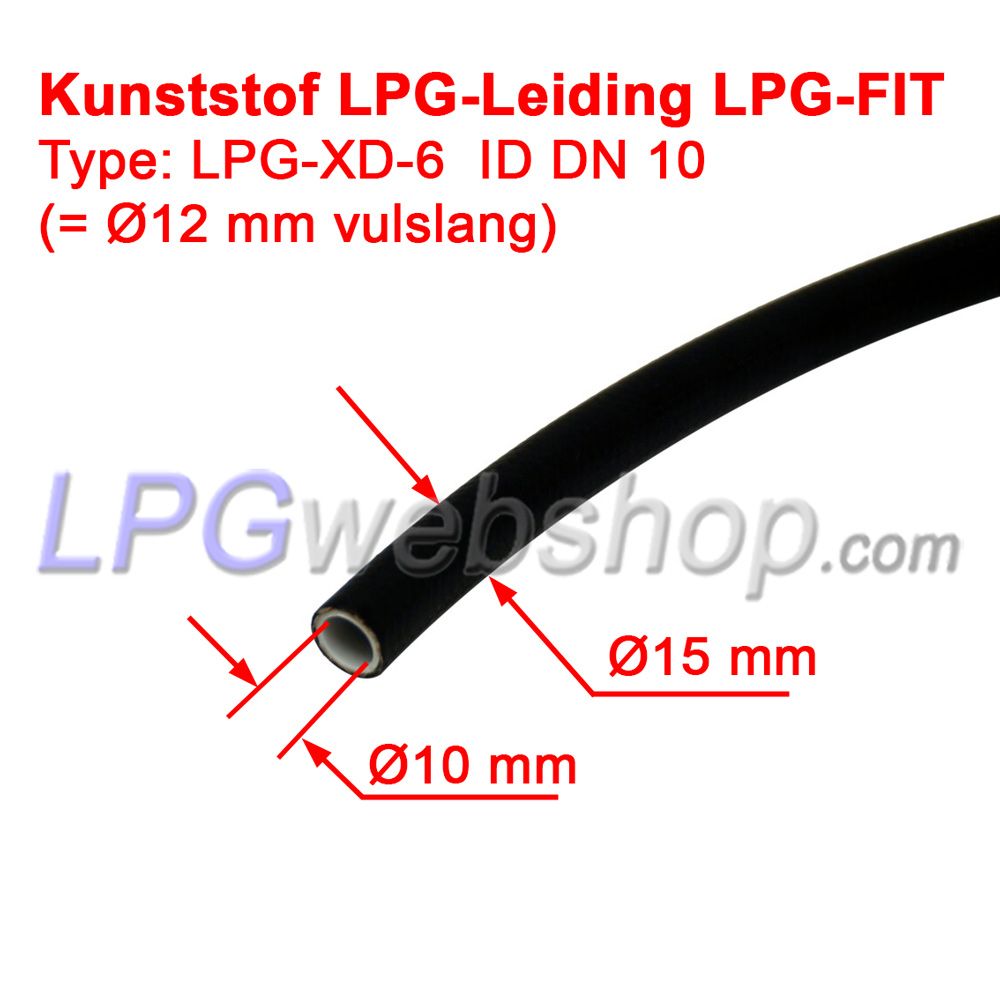

Questa parte viene utilizzata in combinazione con il tubo GPL in plastica LPG-XD-6 DN 10 (= Ø12 mm) su un serbatoio GPL (4 fori) o una bombola di gas MV con valvola di riempimento all'80% con gomito (1/2" UNF) / oppure sul retro di un raccordo di riempimento (1/2" UNF). Girevole e morsetto Oetiker inclusi.

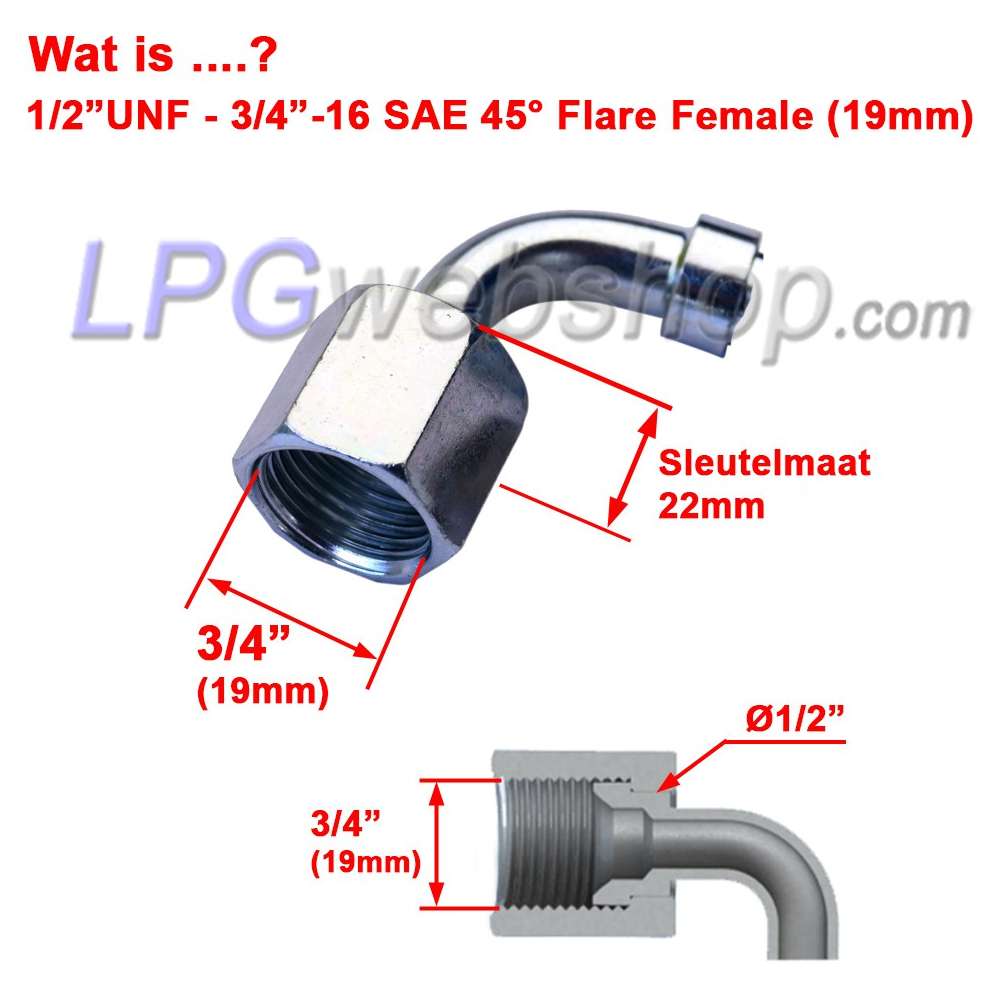

Questo tipo di raccordo ha una connessione Flare conica (1/2"UNF) che fornisce una tenuta all'ingresso (gomito) di una valvola di riempimento all'80% su un serbatoio a 4 fori / bombola di gas MV. (1/2"UNF) , ma anche sul retro di un raccordo di riempimento (1/2"UNF).

Applicazione: Per collegare tubi GPL in plastica, ad esempio:
- l'ingresso (gomito) di una valvola di riempimento all'80% su un serbatoio a 4 fori (1/2"UNF).
- il retro di un raccordo di riempimento (1/2"UNF).

connettori: Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento.

ATTENZIONE! Un tubo GPL in plastica non è collegato direttamente a una parte GPL, ma alle estremità del tubo vengono utilizzati pezzi di accoppiamento. Questi sono disponibili in diverse forme e dimensioni. Sono disponibili diversi tipi di tubi GPL in plastica. Esistono diversi diametri, nonché marche e tipologie di connettori. Assicurati di utilizzare quello corretto per la tua applicazione in combinazione con i raccordi corretti sulle estremità del tubo di plastica.

ATTENZIONE! Verificare il tipo di collegamento delle parti a cui si vuole collegare la linea GPL, come il serbatoio, le valvole gas, ecc.

Per fissare il tubo di plastica al raccordo viene utilizzata una fascetta Oetiker (fascetta stringitubo deformabile). Questo è incluso. Utilizzare le pinze Oetiker per serrare correttamente questo morsetto. Vedi anche le immagini per l'illustrazione.

Mancia! Applicare una piccola quantità di olio penetrante sugli O-ring del raccordo prima di installarli nel tubo di plastica. Questo semplifica il processo.
