Raccord coudé LPG-FIT Flare-Nut 1/2" UNF 90° (FNF-05-90) pour tube thermoplastique LPG-XD-5 (10 mm)

Raccord coudé LPG-FIT Flare-Nut 1/2" UNF 90° 05 FNF-05-90 pour tuyau plastique LPG-XD-5 (10 mm)

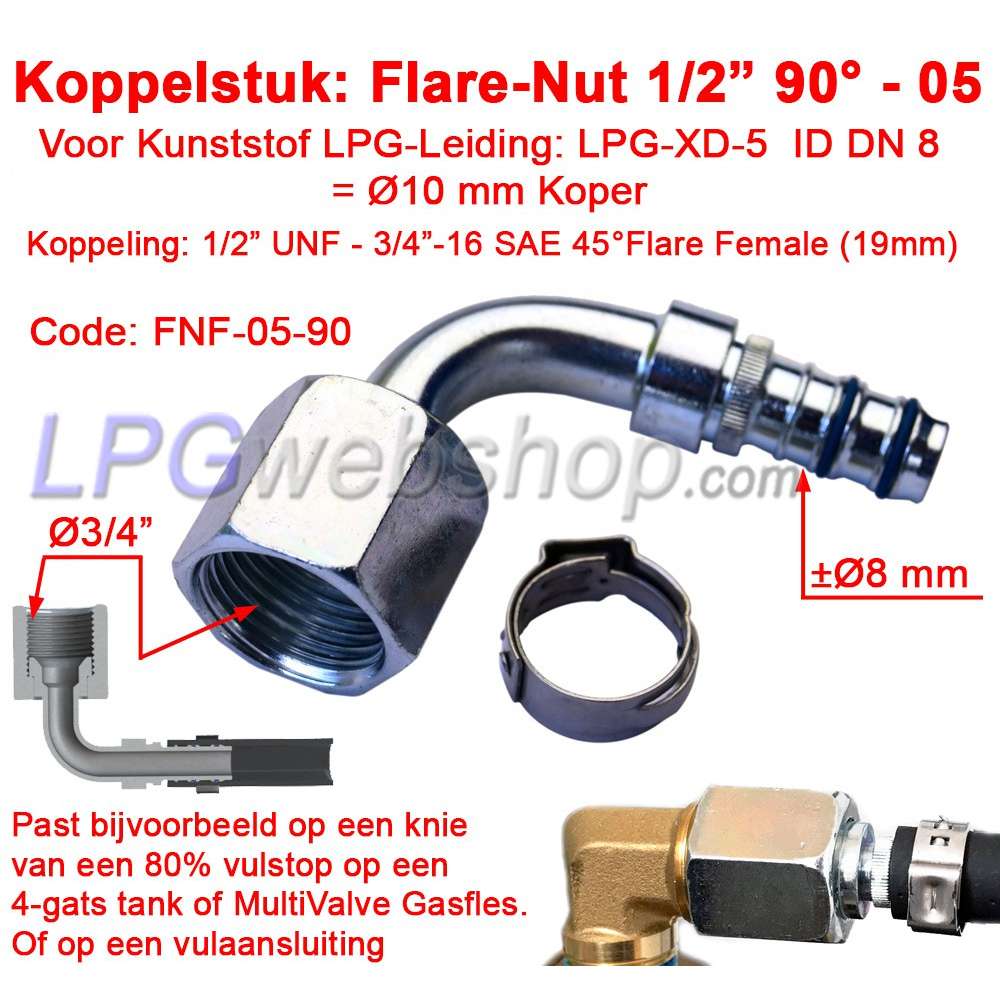

Cette pièce est utilisée en combinaison avec le tuyau GPL en plastique LPG-XD-5 DN 8 (Ø 10 mm en cuivre) pour un raccordement à angle droit à 90° à un réservoir GPL (4 trous) ou à une bouteille de gaz MT avec vanne de remplissage à 80 % et coude (1/2"UNF) ou à l'arrière d'un raccord de remplissage (1/2"UNF). Presse-étoupe et collier de serrage Oetiker inclus.

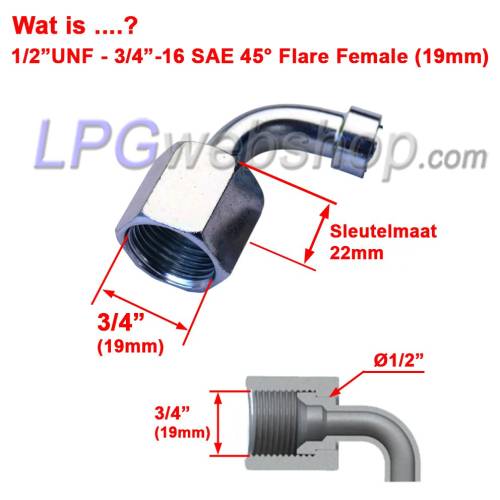

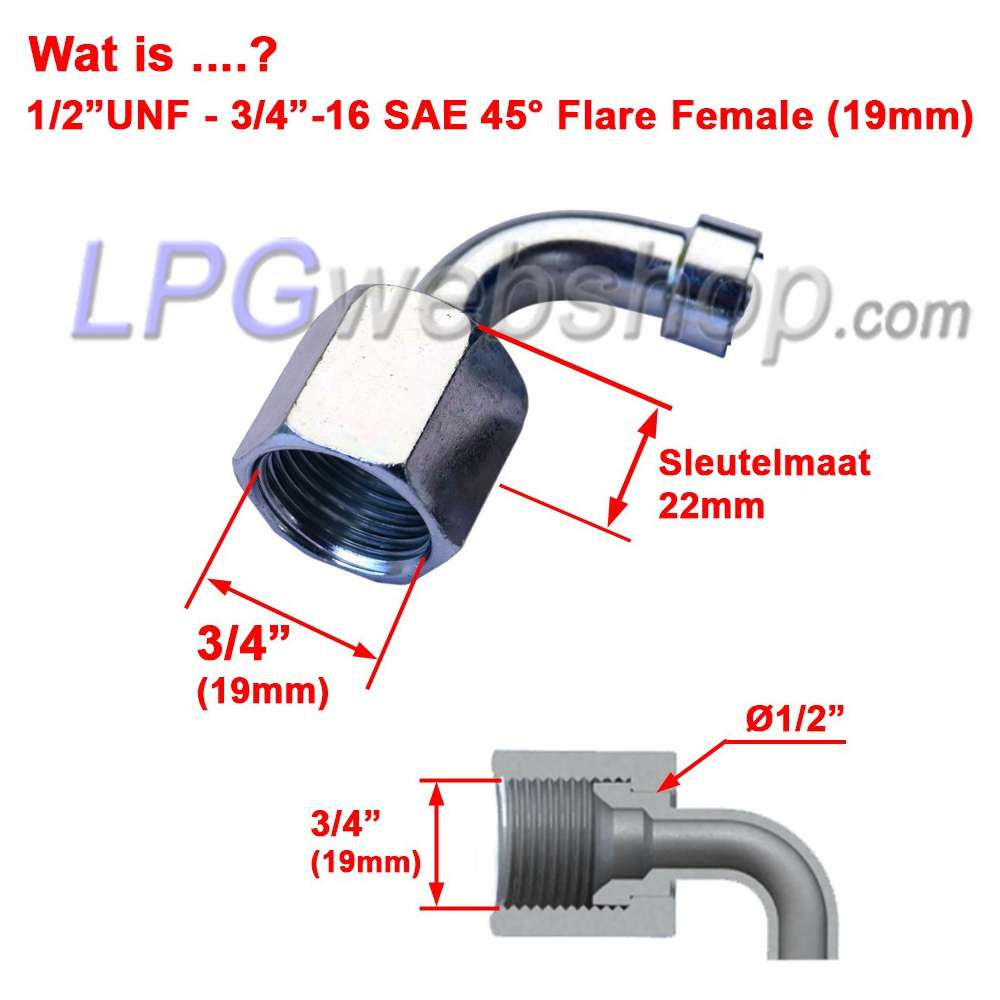

Ce type de raccord possède un raccord conique Flare (1/2"UNF) qui assure l'étanchéité sur l'entrée (coude) d'une vanne de remplissage à 80% sur un réservoir 4 trous / bouteille de Gaz MV. (1/2"UNF), mais aussi sur l'arrière d'un raccord de remplissage (1/2"UNF).

Application : Pour connecter un tuyau GPL en plastique à, par exemple :
- l'entrée (coude) d'une vanne de remplissage à 80% sur un réservoir 4 trous (1/2"UNF).
- l'arrière d'un raccord de remplissage (1/2"UNF).

Raccords : Un tuyau GPL en plastique n'est pas connecté directement à une pièce GPL, mais des pièces de couplage sont utilisées aux extrémités du tuyau.

NB ! Un tuyau GPL en plastique n'est pas directement raccordé à une pièce GPL, mais des raccords sont utilisés à ses extrémités. Ceux-ci sont disponibles en différentes formes et tailles. Il existe également plusieurs types de tuyaux GPL en plastique : différents diamètres, mais aussi différentes marques et types de connecteurs. Assurez-vous d'utiliser le bon raccord pour votre application, ainsi que les raccords adaptés à ses extrémités.

NB ! Vérifiez le type de raccordement des pièces sur lesquelles vous souhaitez raccorder le tuyau GPL, comme le réservoir, les robinets de gaz, etc.

Un collier de serrage Oetiker (collier de serrage déformable) permet de serrer le tuyau en plastique sur le raccord. Il est inclus. Utilisez une pince Oetiker pour serrer correctement ce collier. Voir également les images pour illustration.

Conseil ! Appliquez une petite quantité d'huile pénétrante sur les joints toriques du raccord avant de les installer dans le tuyau en plastique. Cela simplifie le processus.
