Raccord LPG-FIT Ø 6 mm 90° FSR-03-90 pour tube plastique LPG-XD-3 (6 mm)

-10%

Catégorie: LPG-FIT XD-3 (6mm) Flexible

Référence: FSR-03-90-458011280

Marque : LPG FIT
Type : FSR-03-90 Tube 90° + collier Oetiker
Numéro de type : FSR-03-90
Diamètre extérieur : Ø6mm
Connexion de sortie : compression Ø6mm + pivotant
Raccord et filetage : M10x1
Matériau : Acier
Classe de pression : 67R-01 Classe 1 (max. 30 bar)

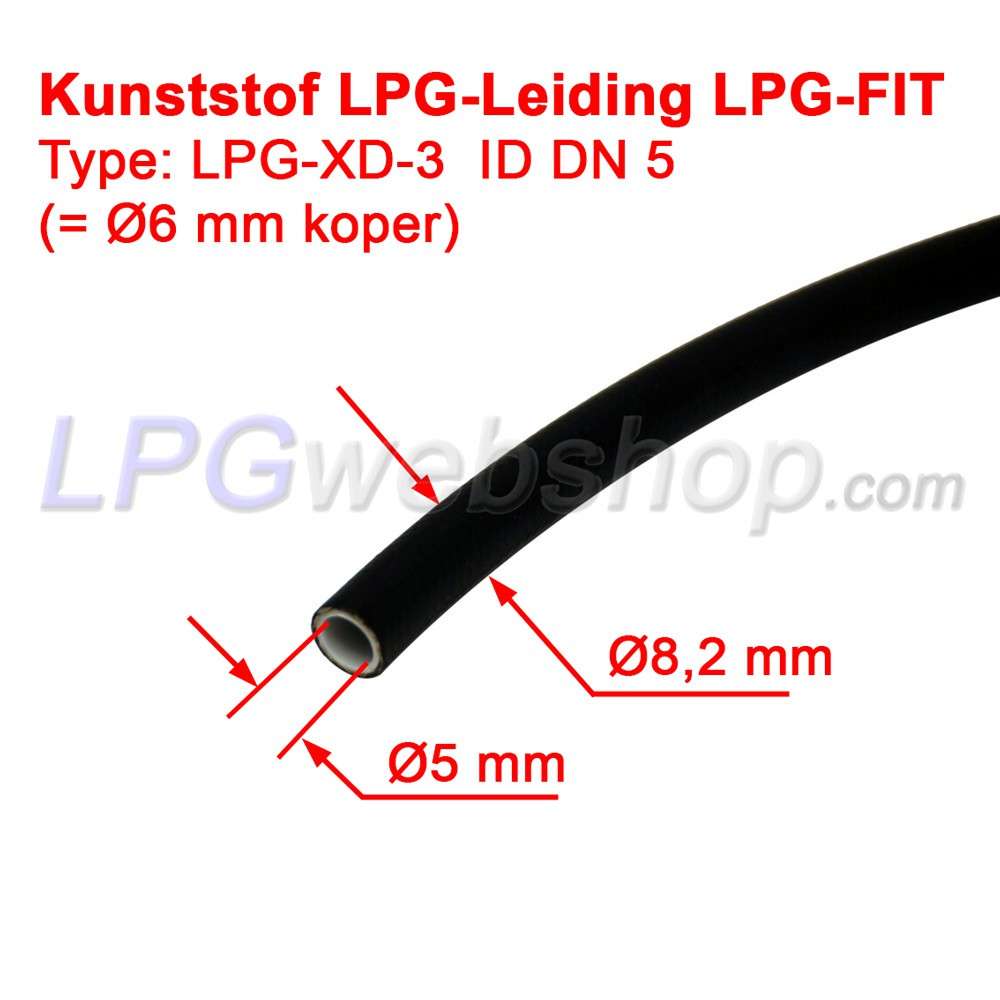

Cette pièce est utilisée en combinaison avec le tuyau GPL en plastique LPG-XD-3 DN 5 (= Ø6 mm cuivre) et une pièce GPL avec un raccord à compression.

7,67 € TTC

8,52 €

Économisez 10%

Les entreprises étrangères avec un numéro de TVA valide, magasinez sans TVA ici! LIRE COMMENT

livré dans les 2-3 jours

Sûr et Fiable

Membre certifié de Webshop Trustmark et Sécurisée par SSL.

TÜV ISO 9001

Certifié par TÜV Nord Pays-Bas

Expédition et Retrait

Expédition sécurisée avec DPD ou DHL

Politique de remboursement

Délai de réflexion de 14 jours et politique de retour

Raccord LPG-FIT Ø 6 mm 90° FSR-03-90 pour tube plastique LPG-XD-3 (6 mm)

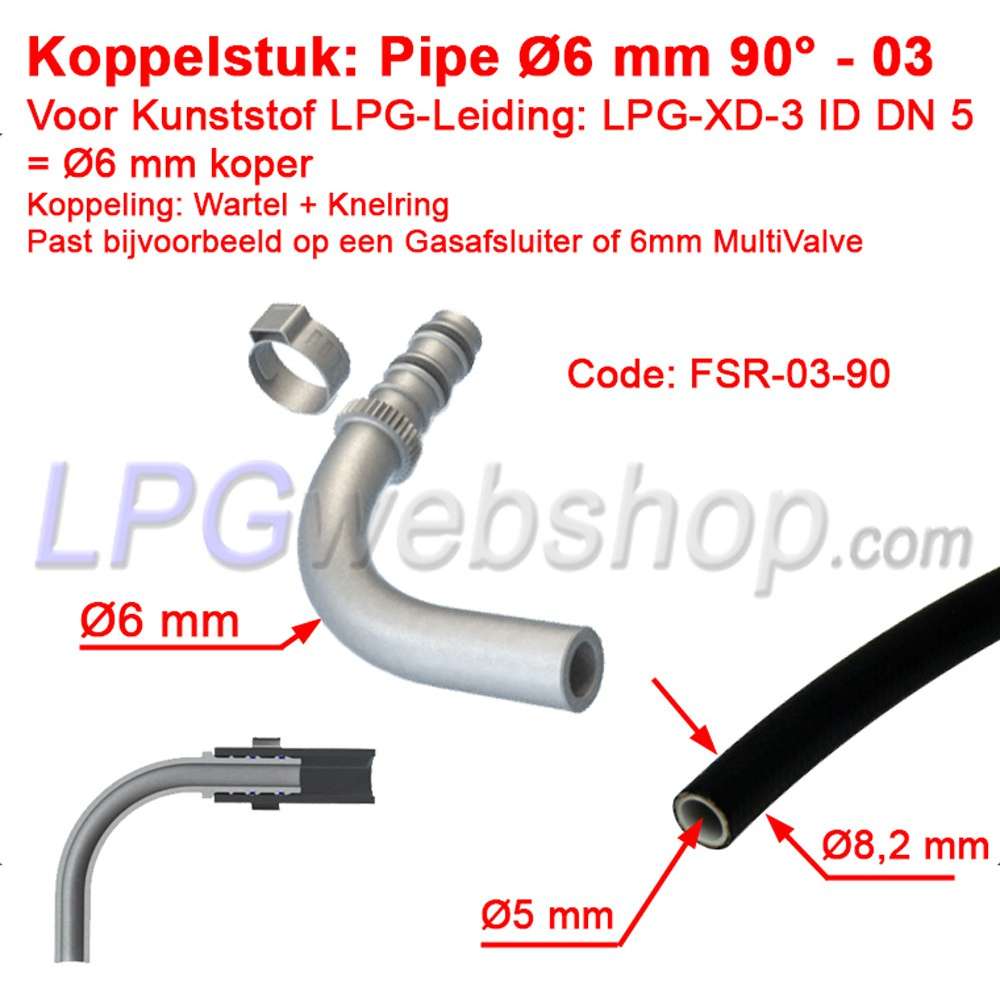

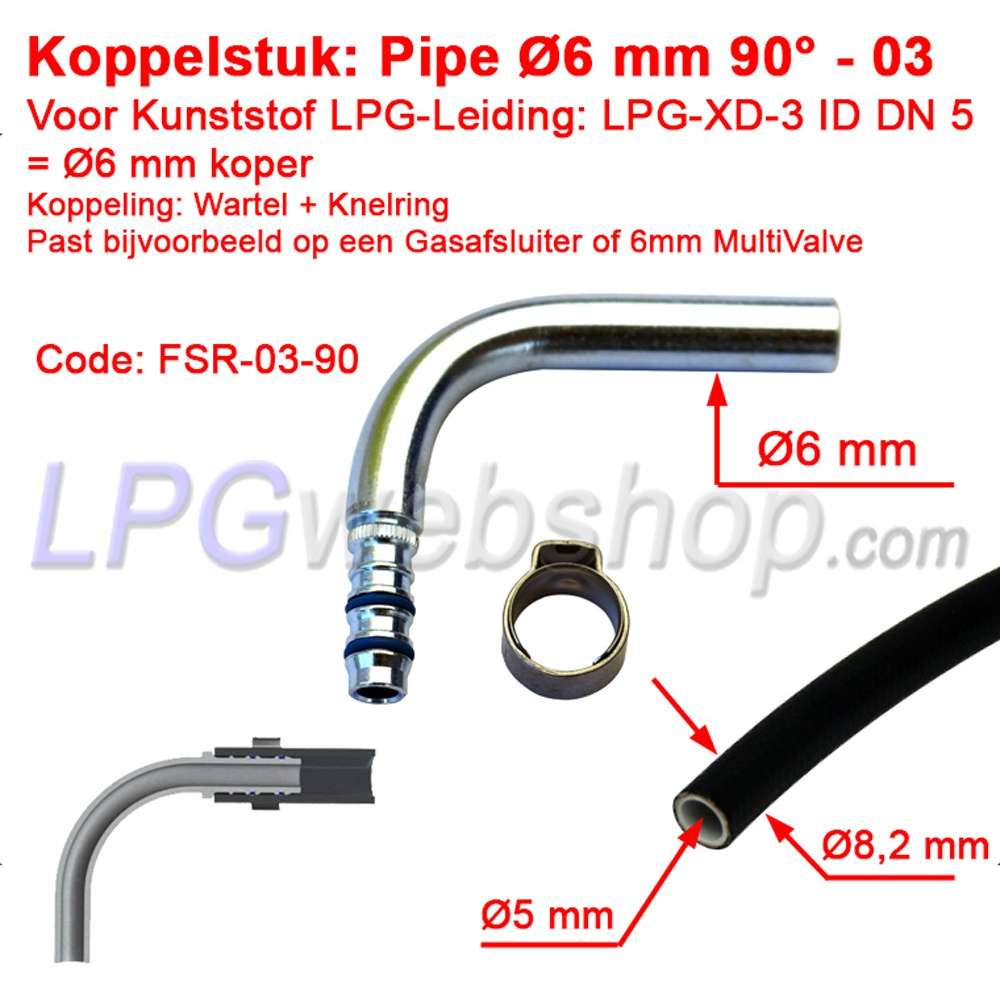

Cette pièce s'utilise en combinaison avec le tuyau GPL en plastique LPG-XD-3 DN 5 (= cuivre Ø 6 mm) et une pièce GPL avec raccord à compression. Grâce à un raccord tournant et une bague de compression, le tuyau peut être raccordé à angle droit à 90°. Collier de serrage Oetiker inclus. Le raccord tournant et la bague de compression sont exclus.

Ce type de raccord est constitué d'un tube coudé à 90° permettant un raccordement à angle droit à la pièce GPL. L'étanchéité est assurée par un raccord tournant et une bague de compression de Ø 6 mm. Le raccord tournant et la bague de compression ne sont pas inclus ; ils sont généralement déjà présents sur la pièce GPL en standard.

Application : Pour connecter un tuyau GPL en plastique à, par exemple :
- Une vanne gaz GPL (avec raccords M10x1) à un angle de 90°.
- Un évaporateur GPL (avec entrée M10x1) à un angle de 90°.
- La sortie d'un Multivale sur un réservoir GPL (version 6mm) à un angle de 90°.

Raccords : Un tuyau GPL en plastique n'est pas connecté directement à une pièce GPL, mais des pièces de couplage sont utilisées aux extrémités du tuyau.

NB ! Un tuyau GPL en plastique n'est pas directement raccordé à une pièce GPL, mais des raccords sont utilisés à ses extrémités. Ceux-ci sont disponibles en différentes formes et tailles. Il existe également plusieurs types de tuyaux GPL en plastique : différents diamètres, mais aussi différentes marques et types de connecteurs. Assurez-vous d'utiliser le bon raccord pour votre application, ainsi que les raccords adaptés à ses extrémités.

NB ! Vérifiez le type de raccordement des pièces sur lesquelles vous souhaitez raccorder le tuyau GPL, comme le réservoir, les robinets de gaz, etc.

Un collier de serrage Oetiker (collier de serrage déformable) permet de serrer le tuyau en plastique sur le raccord. Il est inclus. Utilisez une pince Oetiker pour serrer correctement ce collier. Voir également les images pour illustration.

Conseil ! Appliquez une petite quantité d'huile pénétrante sur les joints toriques du raccord avant de les installer dans le tuyau en plastique. Cela simplifie le processus.

Référence FSR-03-90-458011280

Fiche technique

Droit de retrait: Lors du raccordement (électrique, gaz ou liquide de refroidissement) à ce produit, le droit de rétractation expire.
Téléchargements: Manuels et documentation - Voir l'onglet Pièces jointes sur cette page.
Produits connexes: Voir en bas de cette page
Frais d'expédition: Le montant est calculé et visible lors du paiement. (Dépend du poids total, de la destination et des remises.)
