Tuyau de remplissage GPL thermoplastique XD-5, raccords droits et coudés UNF 1/2"

Tuyau de remplissage GPL thermoplastique XD-5, raccords droits et coudés UNF 1/2"

Ce type de ligne de remplissage GPL présente de nombreux avantages par rapport aux tuyaux de remplissage standard. Vous pouvez ainsi l'assembler vous-même selon vos besoins, le raccourcir à la longueur souhaitée et y raccorder les raccords. Ce type de produit offre ainsi une grande flexibilité d'utilisation.

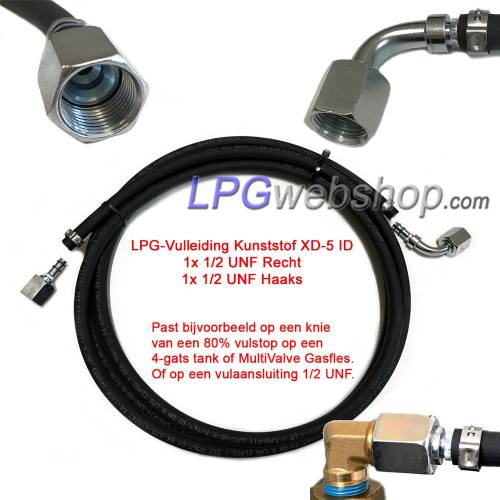

Ce type de tuyau de remplissage se compose des éléments suivants :

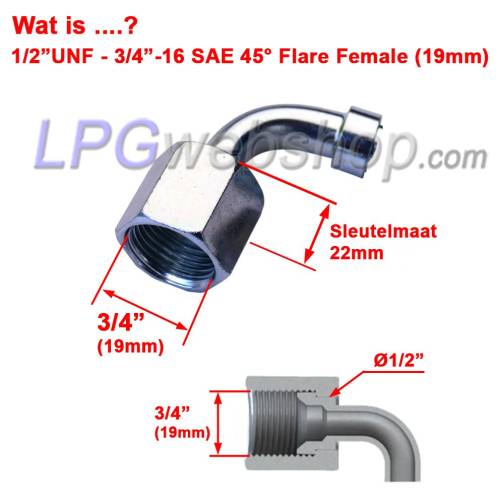

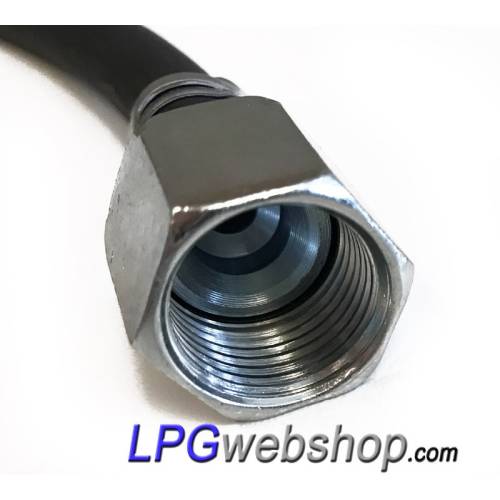

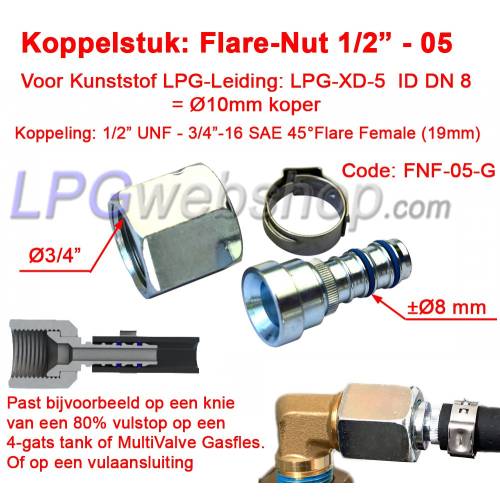

- 1 x Raccord droit 1/2" UNF (19mm) pour réservoir / raccord de remplissage

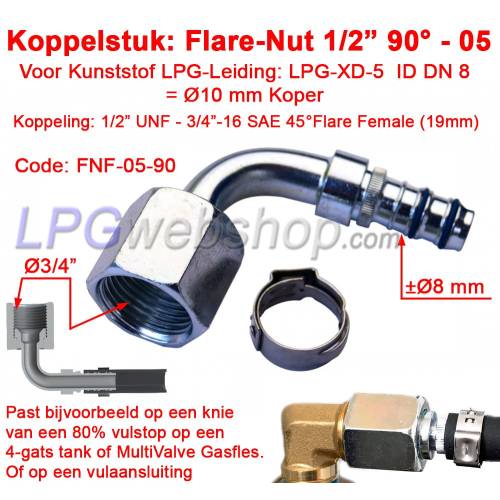

- 1 x Raccord coudé 1/2" UNF (19mm) pour raccord réservoir/remplissage
- 1 x tuyau thermoplastique type XD-5. (la longueur souhaitée est une option)
- 2 x pinces à talon Ortiker

Application:
Remplissage de différents types de réservoirs GPL (Réservoir GPL 4 trous / Réservoir MultiValve (Ø8mm) / Réservoirs vapeur / Bouteilles de gaz).

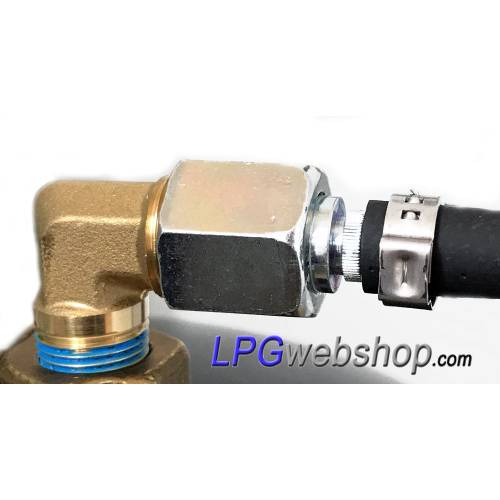

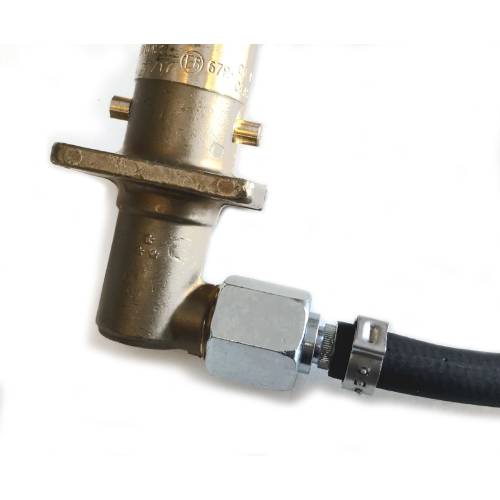

La conduite de remplissage relie le raccord de remplissage extérieur au réservoir de GPL. Choisissez la longueur et les connecteurs adaptés à votre application.

Instructions:
- Réalisez le tuyau GPL thermoplastique à la longueur souhaitée et raccourcissez soigneusement les extrémités sans plier le tuyau. (La tuyauterie doit rester bien ronde).
- Faites glisser le collier de serrage OETIKER sur le tuyau GPL.
- Appliquez un peu d'huile de fluage sur les joints toriques des raccords avant de glisser le tuyau GPL sur le coupleur.
- Bien sceller le raccord en serrant correctement le collier de serrage OETIKER.

NB ! Un tuyau GPL en plastique n'est pas directement raccordé à une pièce GPL, mais des raccords sont utilisés à ses extrémités. Ceux-ci sont disponibles en différentes formes et tailles. Il existe également plusieurs types de tuyaux GPL en plastique : différents diamètres, mais aussi différentes marques et types de connecteurs. Assurez-vous d'utiliser le bon raccord pour votre application, ainsi que les raccords adaptés à ses extrémités.
Le tuyau en plastique peut être raccourci à la longueur souhaitée. Utilisez un coupe-tuyau bien aiguisé ou un cutter. Coupez le tuyau bien droit.

NB ! Vérifiez le type de raccordement des pièces sur lesquelles vous souhaitez raccorder le tuyau GPL, comme le réservoir, les robinets de gaz, etc.
Ce type de tuyau utilise des raccords à compression Ø8 mm et s'adapte donc uniquement sur les pièces dotées d'un tel type de raccord.

Conseils généraux de sécurité pour les conduites de GPL :
- Le tuyau GPL ne doit pas être placé à proximité de sources de chaleur (par exemple, un pot d'échappement). Maintenez une distance minimale de 10 cm. Ou utilisez un écran thermique.
- Le tuyau de GPL ne doit pas être placé plus bas que le point le plus bas du véhicule. Autrement dit, à 15 cm du tuyau, une partie fixe du véhicule doit toujours être placée plus bas. Cette règle empêche le tuyau de toucher la chaussée.
- Le tuyau de GPL doit être fixé aux parties fixes du véhicule à l'aide de supports. La distance maximale entre les supports ne doit pas dépasser 40 cm.
- Consultez les règles RDW pour les directives exactes et autres.

UTILISER UNIQUEMENT LES RACCORDS DE BORNES CORRESPONDANTS DE TYPE GPL-FIT XD-5
Diamètre extérieur du raccord de tuyau : Ø8 mm
Diamètre extérieur du tuyau de gaz en plastique : ≈ Ø12,3 mm
Diamètre intérieur du tuyau de gaz en plastique : ≈ Ø8 mm
