Kunststof LPG-Vulleiding XD-5 Rechte x Haaks 1/2" UNF koppelingen

Kunststof LPG-Vulleiding XD-5 Rechte x Haaks 1/2" UNF koppelingen

Dit type LPG-vulleiding heeft velen voordelen ten opzichte van standaard vulslang. Zo kunt u deze zelf naar behoefte samenstellen en kunt u deze zelf op de juiste lengte afkorten en dan de koppelingen aansluiten. Dit maakt dit type product zeer flexibel in zijn toepasbaarheid

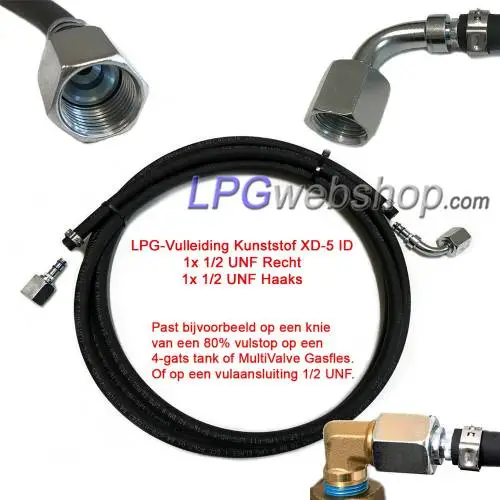

Dit type vulslang bestaat uit de volgende onderdelen:

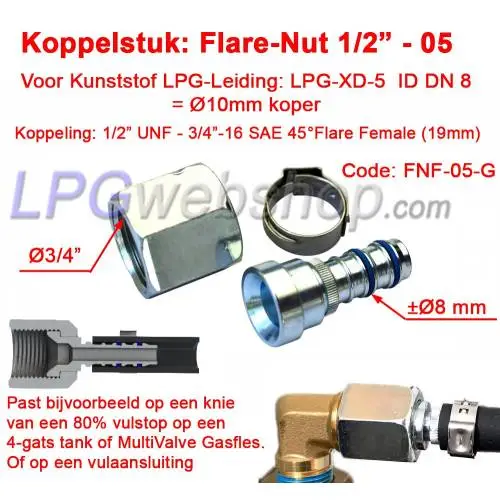

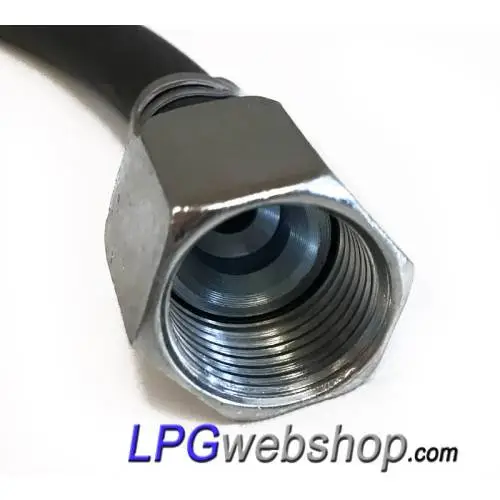

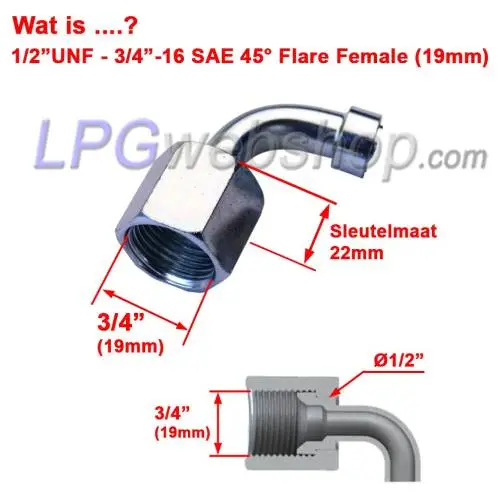

- 1 x Rechte Aansluiting 1/2"UNF (19mm) voor op tank / vulaansluiting

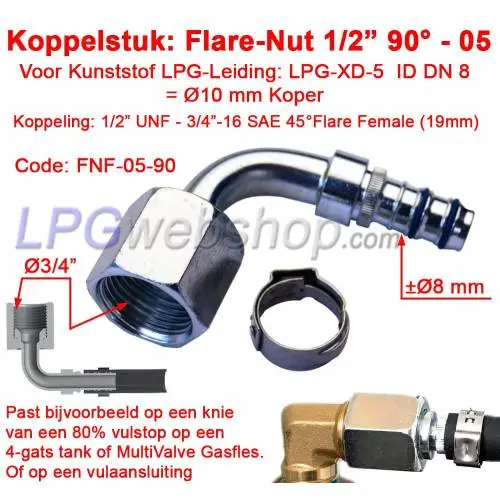

- 1 x Haakse Aansluiting 1/2"UNF (19mm) voor op tank / vulaansluiting
- 1 x kunststof leiding type XD-5 (lengte optie )
- 2 x Oetiker slangenklem

Toepassing:

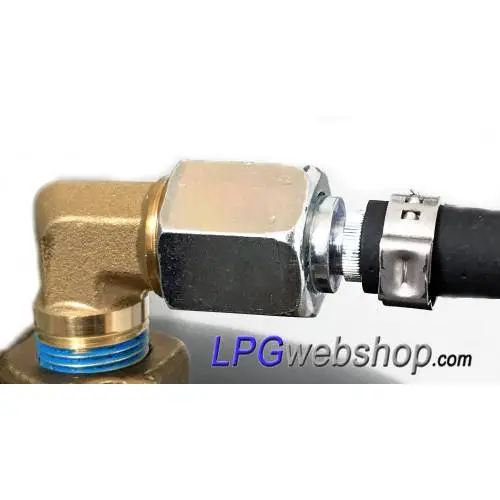

Vullen van diverse type LPG-Tanks (4-gats LPG-tank / MultiValve-tank (Ø8mm) / Damptanks / gasflessen).

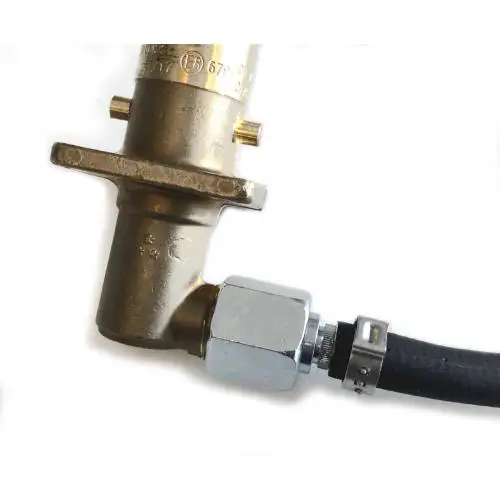

De vulleiding maakt een verbinding van de buitenvulaansluiting naar de LPG-tank. Kies de benodigde lengte en koppelstukken voor uw toepassing.

Instructies:
- Maak de kunststof LPG-Leiding op de gewenste lengte en kort de uiteinden netjes recht af zonder dat de leiding gaat knikken. (Leiding moet mooi rond blijven).
- Schuif de OETIKER slangenklem over de LPG-Leiding.
- Breng een beetje kruipolie aan op de O-ringen van de koppelingen alvorens de LPG-leiding over het koppelstuk een te schuiven.
- Dicht de verbinding goed af door de OETIKER slangenklem goed aan te klemmen .

LET OP! Een kunststof LPG-Leiding wordt niet direct op een LPG-onderdeel aangesloten, maar hiervoor worden koppelstukken op de uiteinden van de leiding gebruikt. Deze bestaan er in verschillende vormen en maten. Er zijn meerdere ook types kunststof LPG-leiding verkrijgbaar. Zo zijn er verschillende diameters, maar ook merken en type koppelstukken. Zorg dat u de juiste gebruikt voor uw applicatie in combinatie met de juiste koppelstukken op de uiteinden van de kunststof Leiding.

De kunststof leiding is zelf op de gewenste lengte af te korten. Gebruik hiervoor een goed scherpe slangenknipper of anders een cutter. Snij de leiding netjes recht af.

LET OP! Controleer het type aansluiting op de onderdelen waar u de LPG-Leiding op aan wilt sluiten zoals bijvoorbeeld de tank, gasafsluiters, etc.

Dit type leiding maakt gebruik van Ø8 mm knel-verbindingen en past dus alleen op onderdelen met zo'n type aansluiting.

Algemeen veiligheidsadvies voor LPG-Leiding:
- De LPG-Leiding mag niet dicht bij warmtebronnen (bijvoorbeeld een uitlaatpijp) worden geplaatst. Hanteer een minimale afstand van 10 cm. Of maak gebruik van een hitteschild.
- De LPG-Leiding mag niet lager geplaatst zijn dan het laagste punt van het voertuig zijn. Maw: Op een afstand van 15 cm t.o.v. de leiding moet er altijd een vast deel van het voertuig zich lager bevinden. Deze regel voorkomt dat de leiding het wegdek kan raken.
- LPG-Leiding dient te worden bevestigd aan niet bewegende (vaste) delen van het voertuig middels leidingbeugels. De maximale onderlinge afstand tussen de leiding beugels mag niet meer dan 40 cm bedragen.
- Raadpleeg de RDW-regels voor de precieze en overige richtlijnen.

GEBRUIK ALLEEN BIJBEHORENDE EINDKOPPELING VAN LPG-FIT TYPE XD-5
Buitendiameter pijpje koppelstuk: Ø8mm
Buitendiameter kunststof gasleiding: ≈ Ø12,3mm
Binnendiameter kunststof gasleiding: ≈ Ø8mm
