Kit Détendeur de pression (30 mbar) avec filtre et raccords pour réservoir de vapeur ou bouteille de gaz

Kit Détendeur de pression (30 mbar) avec filtre et connexion au réservoir GPL ou à la bouteille de gaz

Cet ensemble de régulateur de pression est complet avec un régulateur de pression à deux étages, un filtre haute pression et un filtre de remplacement supplémentaire, des tuyaux et des raccords.

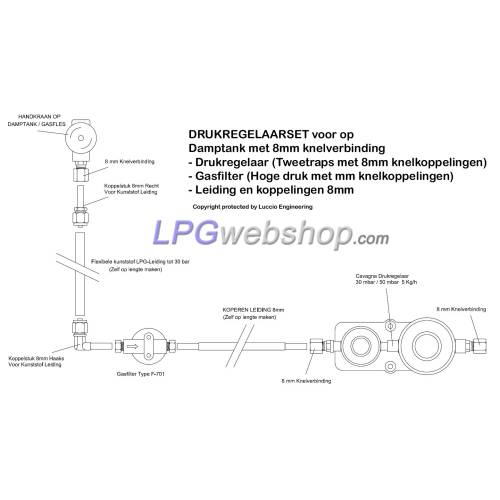

Pour le schéma de connexion, nous nous référons aux images de ce produit.

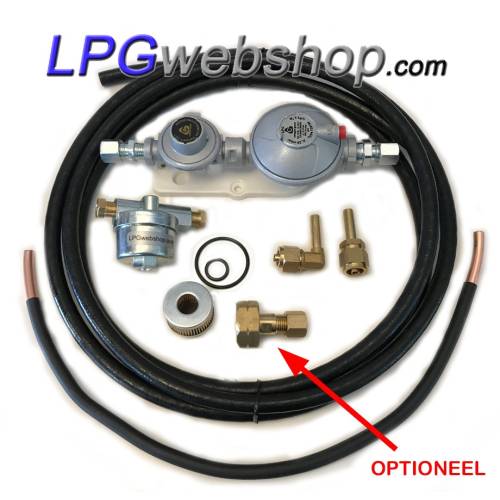

Ensemble complet composé de :
- 1 x Régulateur de pression à deux étages (30 mbar) avec raccords pour compression de 8 mm

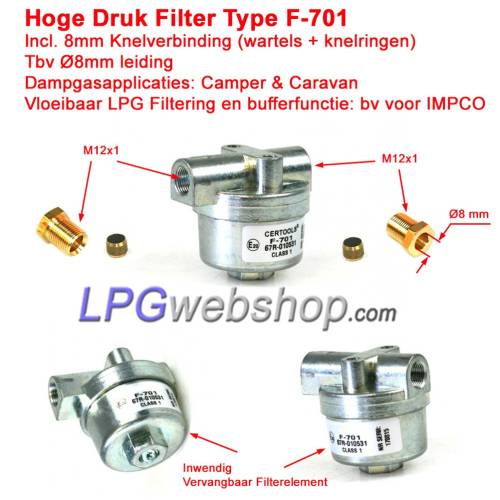

- 1 x Filtre haute pression avec raccords à compression de 8 mm + Élément filtrant supplémentaire
- 1 tuyau en cuivre de 50 cm de diamètre 8 mm entre le filtre et le régulateur de pression (peut être raccourci)

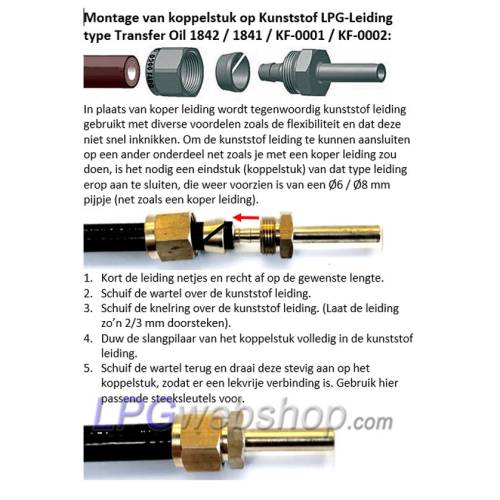

- 1 x 3 mètres de tuyau GPL en plastique (KF-0002) à réaliser soi-même à la longueur souhaitée, embouts inclus jusqu'à Ø8 mm (1x droit + 1x coudé)
- 4 x Support de tuyau pour fixer le tuyau au véhicule.
- En option : Adaptateur de bouteille de gaz - SHELL (filetage à gauche) x compression 8 mm

Fonction et application : Ce régulateur de pression à deux étages réduit la pression du réservoir de vapeur GPL ou de la bouteille de gaz à une pression de service constamment inférieure de 30/50 mbar (selon la version) pour le reste de l'installation de gaz et les équipements connectés avec une capacité de débit max. de 5 kg/h.

Convient uniquement aux gaz vapeur provenant d'un réservoir ou d'une bouteille de gaz. (Ne convient pas au GPL liquide)

Ce produit n'est pas compatible avec la norme EN 1949 (G607).

Le régulateur de pression est équipé d'une soupape de surpression. De ce fait, il est déconseillé de l'installer à l'intérieur d'un camping-car ou d'une caravane. Il est installé dans une pièce ventilée, reliée à l'air extérieur et non à l'espace intérieur.

Connexions au régulateur de pression :
L'entrée du détendeur est dotée d'un filetage interne de 1/4" NPTF. La sortie est dotée d'un filetage interne de 3/8" NPTF. Les adaptateurs à compression Ø 8 mm fournis permettent de raccorder le détendeur au tuyau Ø 8 mm. Ces raccords se fixent au détendeur à l'aide d'un ruban d'étanchéité ou d'un produit de blocage liquide.

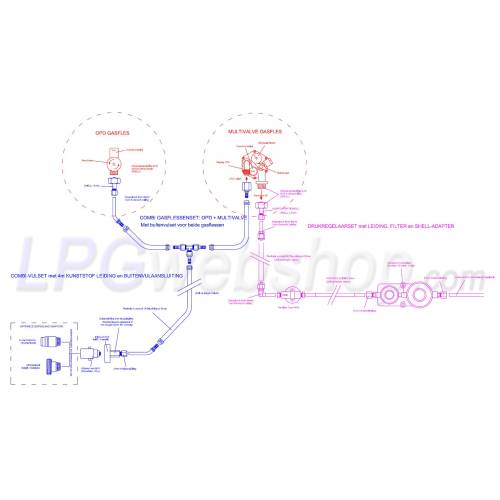

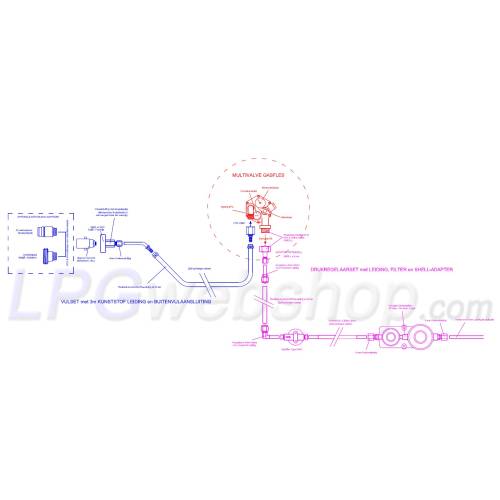

Raccordement du réservoir (voir aussi les images) :
Compression 8 mm : En standard, cet ensemble convient à un réservoir de vapeur GPL ou à une bouteille de gaz avec une connexion de compression de 8 mm à la sortie.

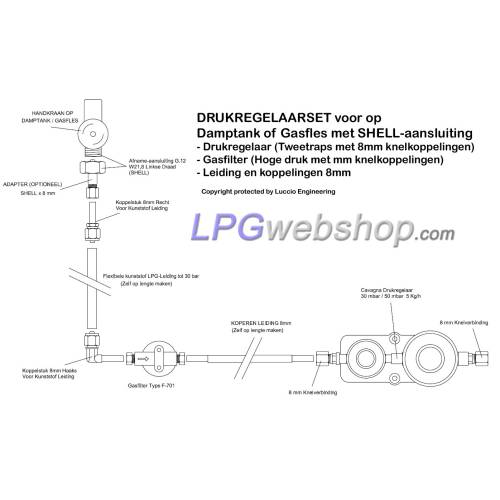

Raccordement Shell : Si vous souhaitez connecter ce détendeur à un réservoir de vapeur ou à une bouteille de gaz avec un raccord Shell, vous avez besoin de cet adaptateur optionnel (par exemple pour une bouteille de gaz OPD ou MV).

Raccord Flare 5/16"UNF : Si votre réservoir de vapeur est équipé d'une vanne de réservoir électrique, vous disposez du raccord optionnel avec connexion 5/16 UNF, afin de pouvoir connecter le tuyau au robinet électrique.

PLUS D'INFORMATIONS : Ce détendeur GPL pour réservoirs ou bouteilles de gaz horizontaux empêche le gaz liquide de pénétrer dans la canalisation et fournit une pression de service de 30 mbar. Ce détendeur à deux étages est équipé d'une protection anti-soufflage et d'une plaque de montage.

Ce régulateur de pression GPL empêche le gaz liquide de s'écouler dans la conduite et est équipé d'une protection contre les surpressions et d'une plaque de montage.

INFORMATIONS COMPLÉMENTAIRES : Depuis 2002, une pression de 30 mbar est prescrite pour les installations de gaz des véhicules. Avant 2002, les camping-cars et les caravanes utilisaient des pressions de 30 mbar et de 50 mbar. Veillez à choisir un détendeur qui fournit la pression de gaz adaptée à l'équipement raccordé.

Consignes de sécurité :
- Installez le régulateur de pression dans un espace extérieur ou ventilé. Le régulateur de pression est équipé d'une soupape de surpression. Par conséquent, ces pièces ne doivent pas être placées à l'intérieur (de la cabine) d'un camping-car ou d'une caravane. Elles doivent être placées dans un espace ventilé, relié à l'air extérieur et non à l'espace intérieur.
- Lire la notice fournie avec le régulateur de pression

ATTENTION ! Montez les réducteurs sur le régulateur de pression à l'aide d'un ruban d'étanchéité ou d'un agent de blocage pour une bonne étanchéité.
Convient uniquement au gaz sous forme de vapeur provenant d'un réservoir de GPL ou d'une bouteille de gaz. (Ne convient pas au GPL liquide)

Notez le sens de raccordement (sens d'écoulement) du filtre à gaz et du détendeur. Voir la flèche sur le produit. Alimentation : entrée, raccordement au petit escalier ; alimentation : sortie, raccordement au grand escalier.

CONSEIL ! Protégez les pièces avec un revêtement protecteur, tel qu'un tissu transparent, afin de les protéger efficacement de l'eau et des saletés extérieures.
