Conjunto regulador de pressão (50 mbar) com filtro e conexões para tanque de vapor ou cilindro de gás (OPD ou MV)

Conjunto regulador de pressão (50 mbar) com filtro e conexões para tanque de vapor ou cilindro de gás (OPD ou MV)

Este conjunto regulador de pressão é completo com regulador de pressão de dois estágios, um filtro de alta pressão e filtro de reposição extra, tubos e acoplamentos.

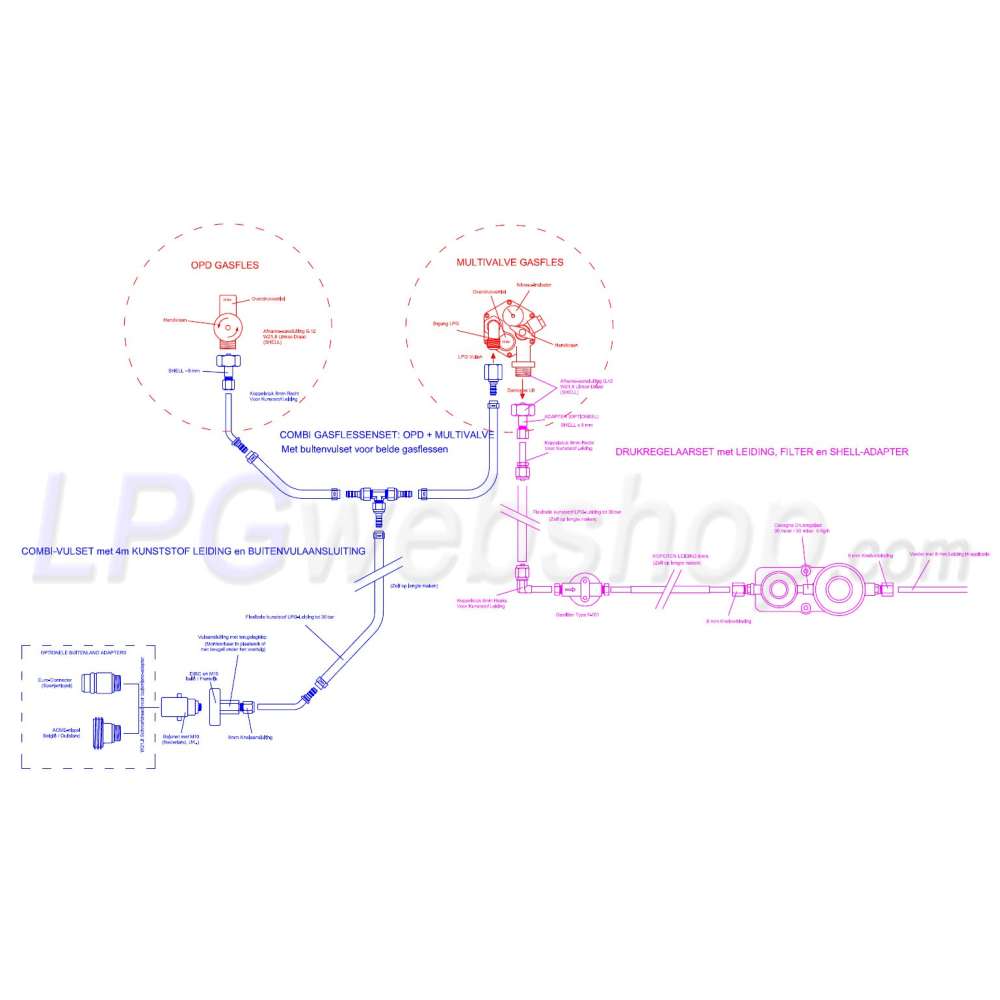

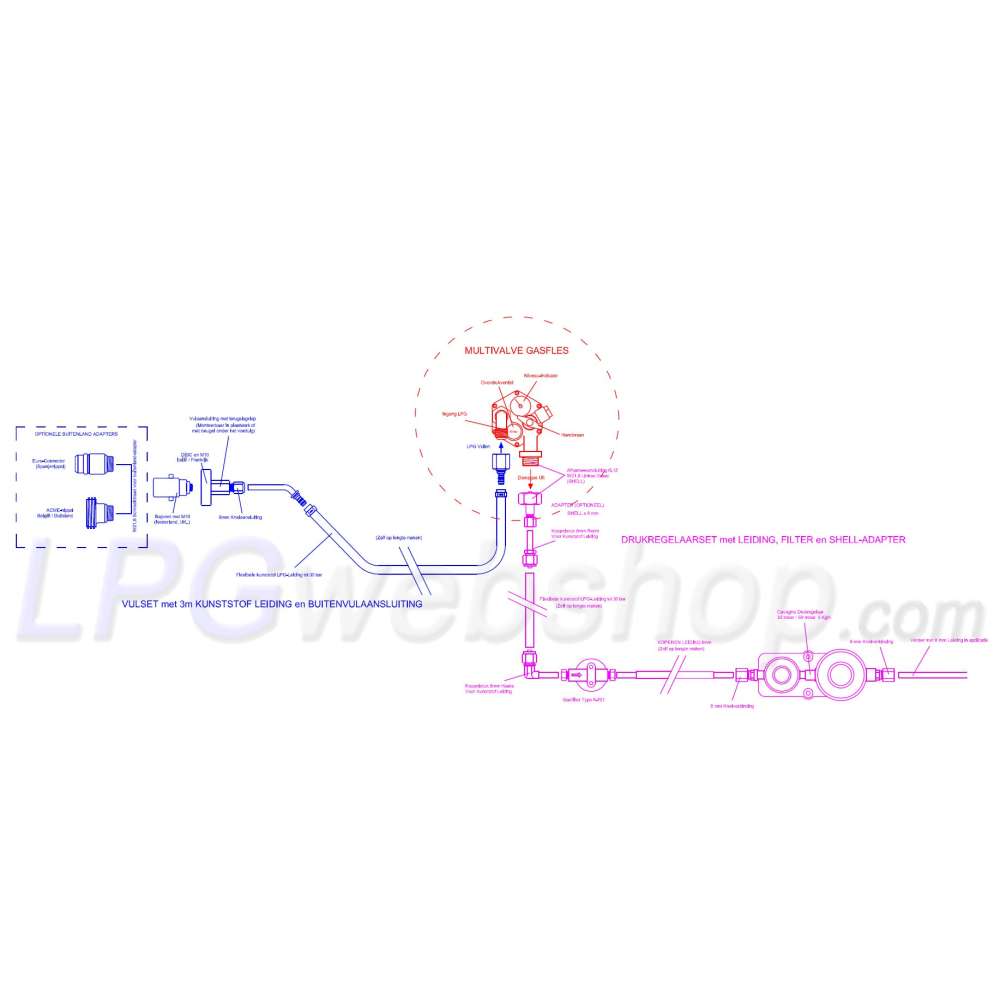

Para o diagrama de conexão, consulte as imagens deste produto.

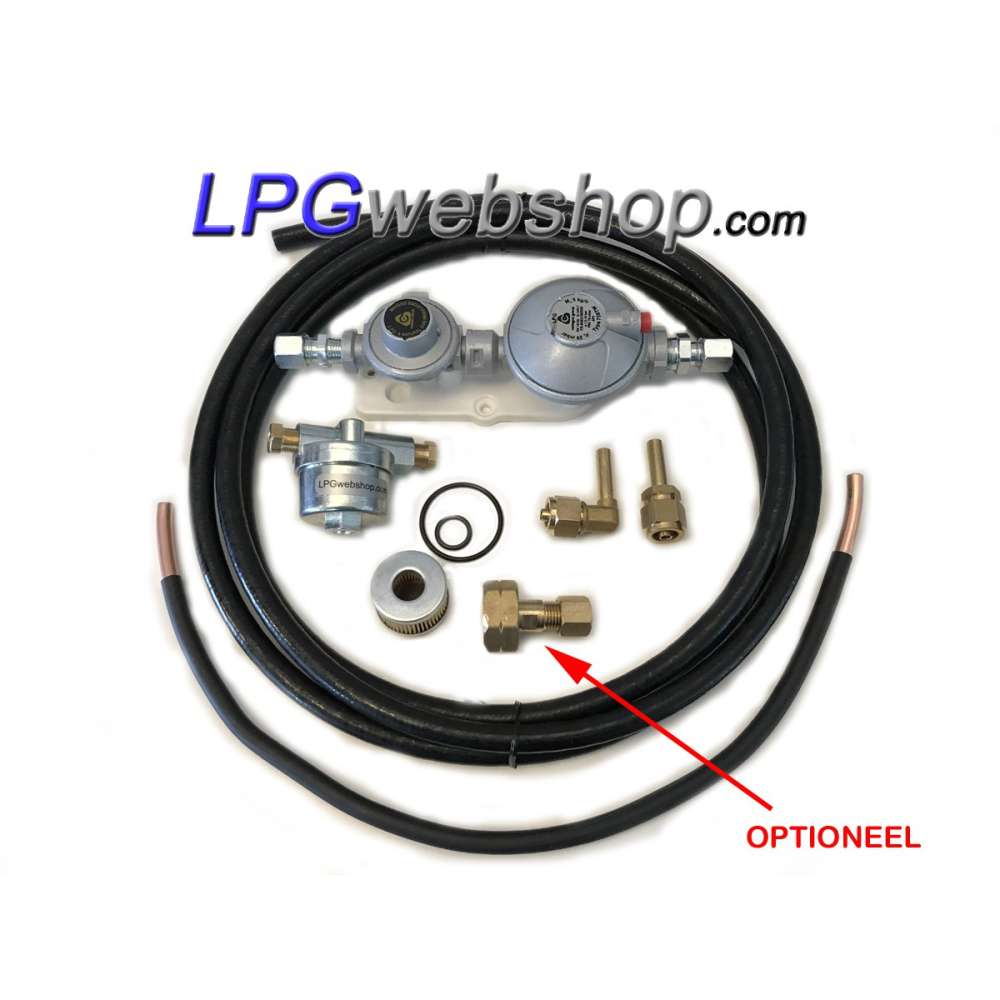

Conjunto completo composto por:
-1 x regulador (50 mbar) de pressão de dois estágios, incluindo acoplamentos para compressão de 8 mm

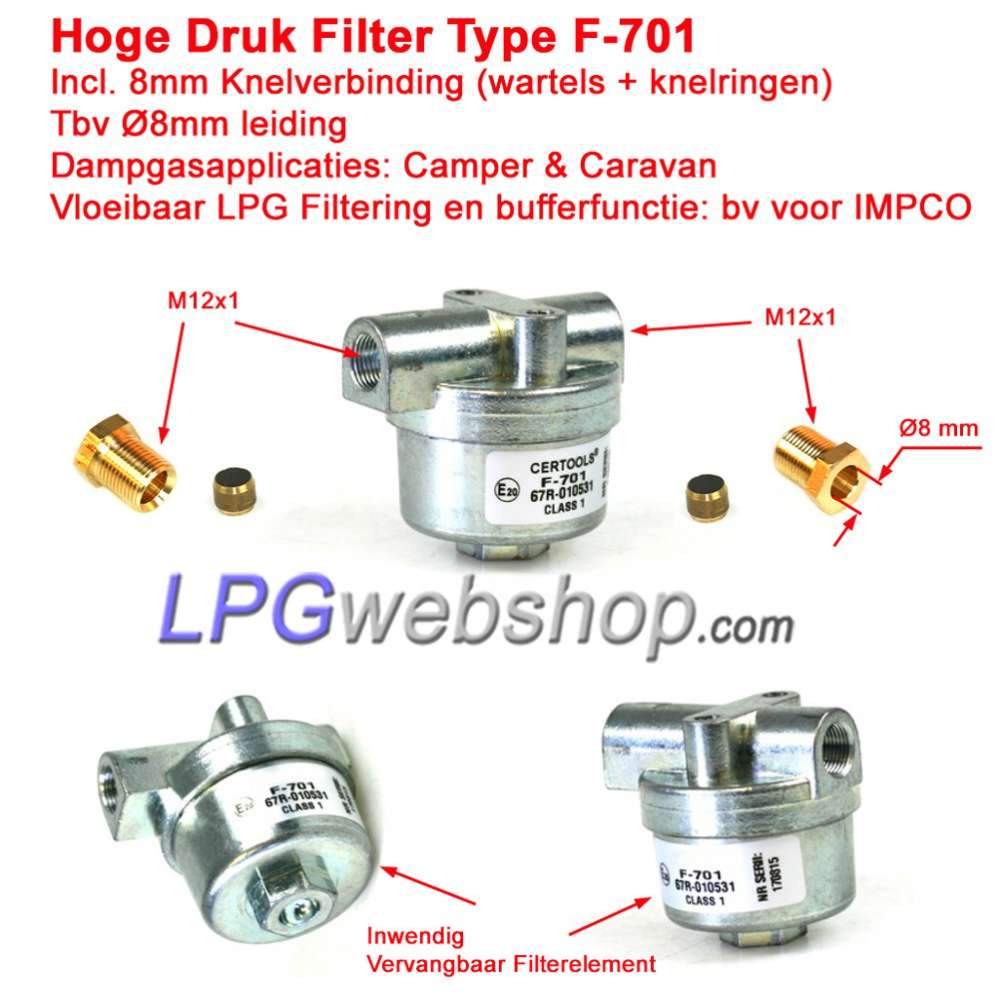

-1 x Filtro de alta pressão com acessórios de compressão de 8 mm + Elemento filtrante extra
-1 x Tubo de cobre de 50 cm 8mm para entre o filtro e o regulador de pressão (pode ser encurtado)

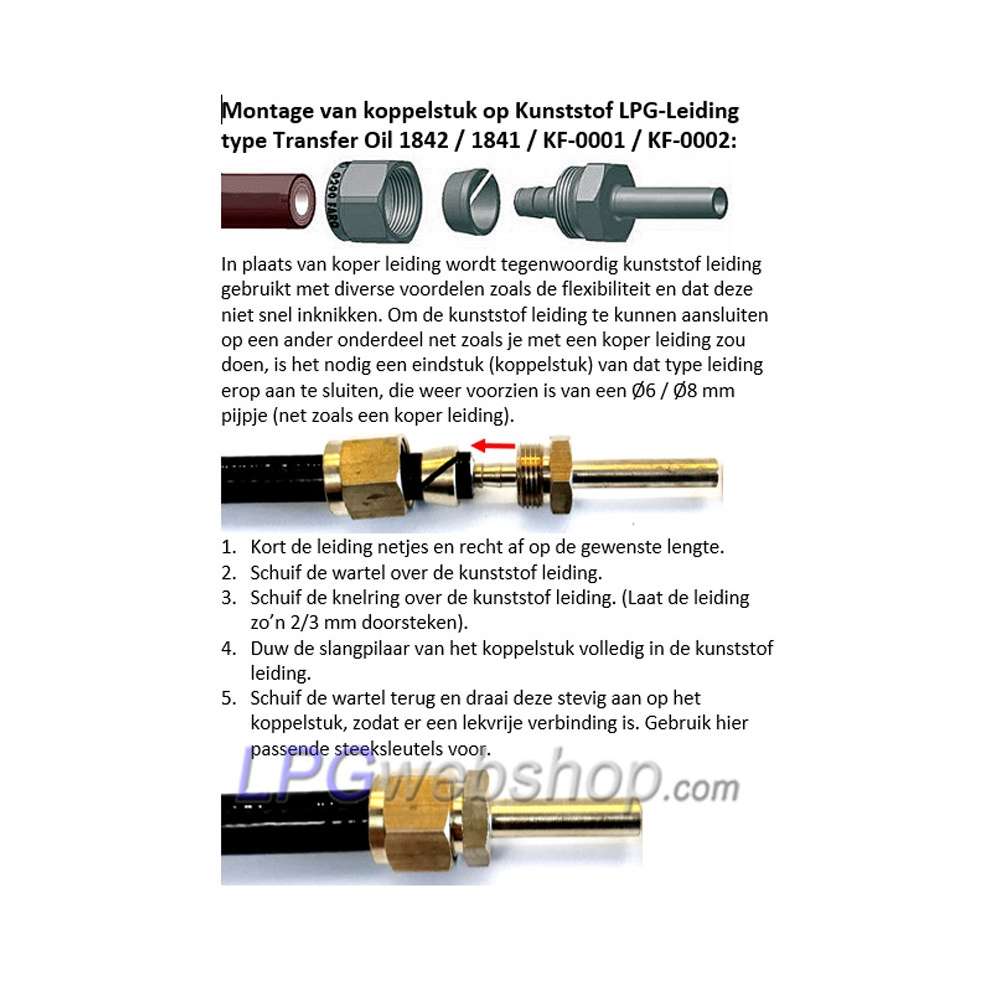

-1 x  O tubo de GLP de plástico de 3 metros (KF-0002) pode ser cortado no comprimento certo, incluindo peças finais de Ø8mm (1x reto + 1x angular)
-4 x Suporte de tubo para fixação do tubo ao veículo.
- Opcional: Adaptador para cilindro de gás - SHELL (Rosca Esquerda) x compressão de 8mm

Função e aplicação: Este regulador de pressão de dois estágios reduz a pressão do tanque de vapor GLP ou cilindro de gás para uma pressão de trabalho inferior constante de 30/50 mbar (dependendo da versão) para o resto da instalação de gás e o equipamento conectado com uma capacidade máxima de fluxo de 5kg /h.

Adequado apenas para gás vapor de tanque de vapor ou garrafa de gás. (NÃO adequado para GLP líquido)

O regulador de pressão possui uma válvula de alívio de pressão. Por este motivo, estas peças não podem ser colocadas no interior (na área habitacional de) uma autocaravana ou caravana. Servem em um espaço ventilado conectado ao ar externo e não conectado ao espaço interno.

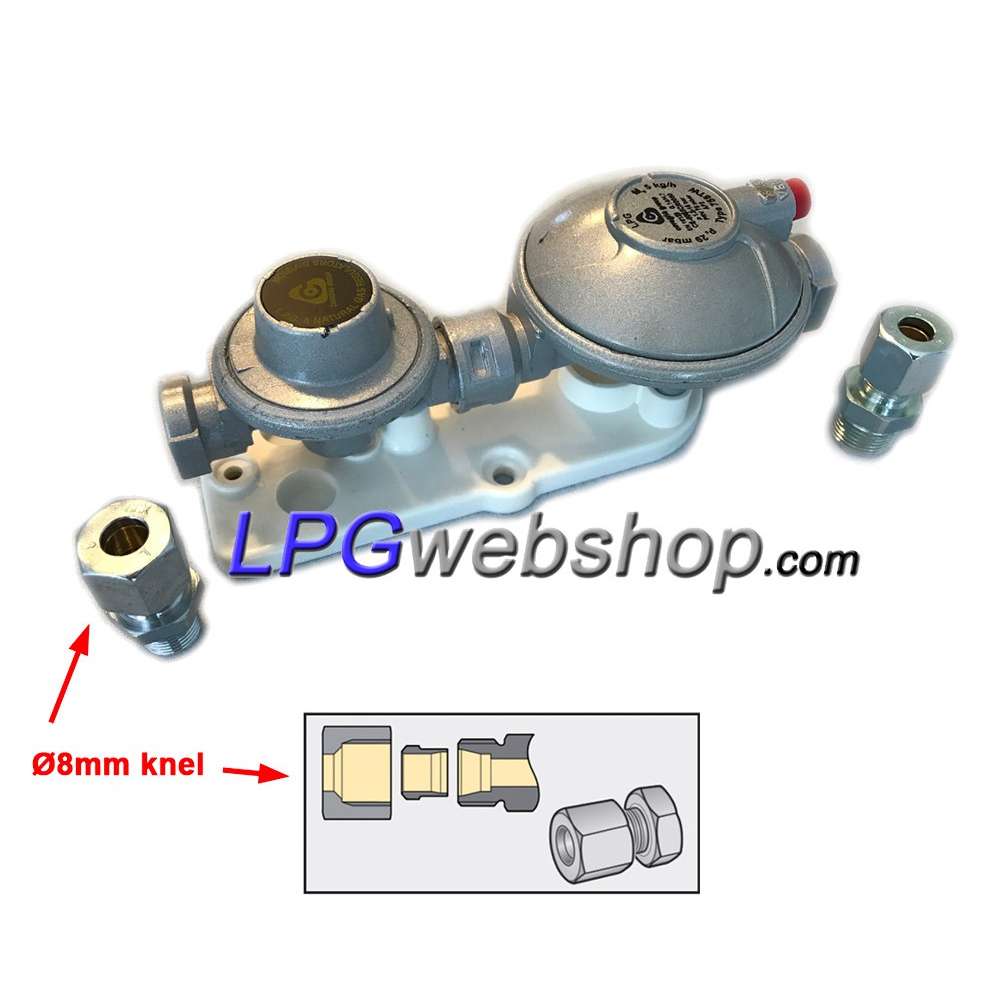

Conexões ao regulador de pressão:
A entrada do regulador possui rosca interna de 1/4" NPTF. A saída do regulador possui rosca interna de 3/8" NPTF. Os adaptadores fornecidos para compressão de Ø8mm permitem conectar o regulador de pressão ao tubo de Ø8mm. Monte essas conexões no regulador de pressão usando fita de vedação de gás ou agente de bloqueio líquido.

Conexão do tanque (veja também as imagens):

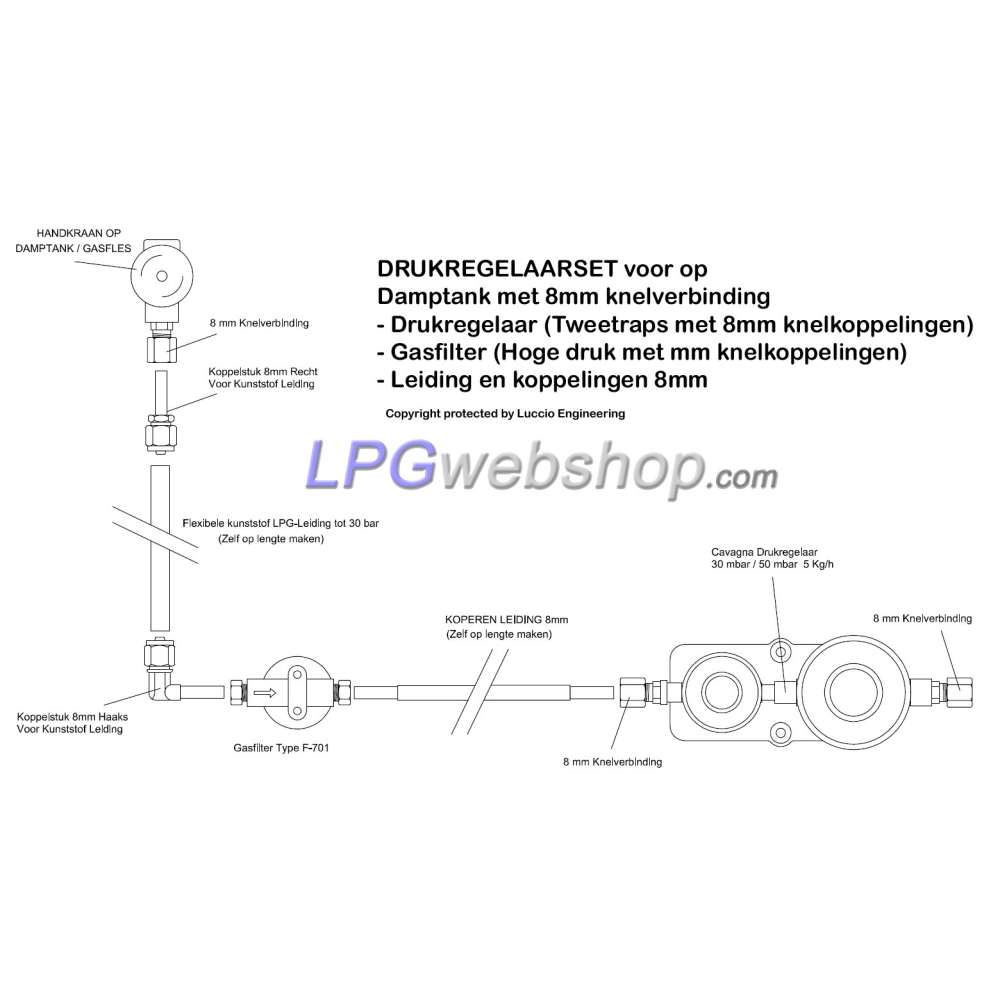

Compressão de 8mm: Como padrão, este conjunto é adequado para um tanque de vapor GLP ou cilindro de gás com uma conexão de compressão de 8mm na saída.

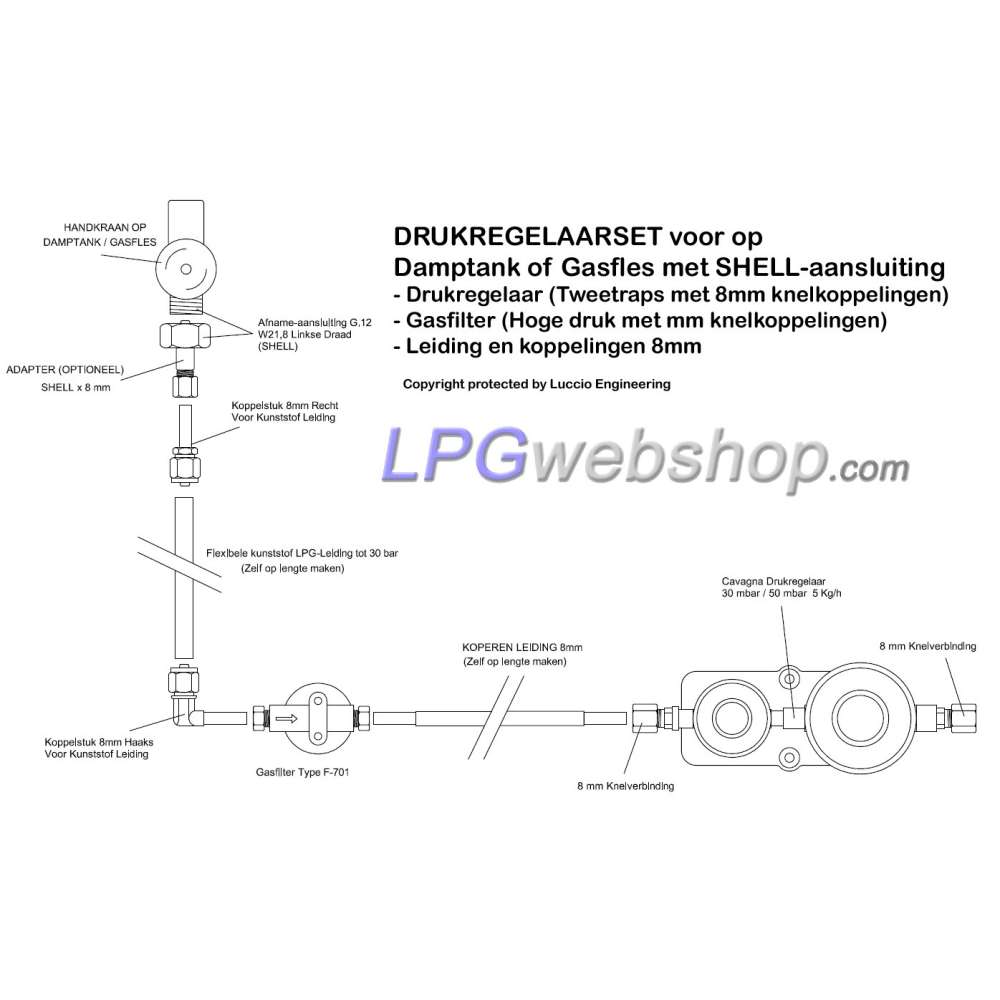

Conexão Shell: Se você deseja conectar este conjunto regulador de pressão a um tanque de vapor ou garrafa de gás com uma conexão SHELL. Então você precisa deste adaptador opcional. (Por exemplo, para uma garrafa de gás OPD ou uma garrafa de gás MT)

Acoplamento 5/16"UNF Flare: Se o seu tanque de vapor estiver equipado com uma válvula elétrica do tanque, você tem o acoplamento opcional com conexão 5/16 UNF, para que você possa conectar o tubo à válvula de vazamento.

MAIS INFORMAÇÕES: Este regulador de pressão de GLP para tanques horizontais de GLP ou garrafas de gás evita que o gás líquido flua para dentro da tubulação e garante uma pressão de trabalho de 50 mbar. Este regulador de pressão de gás de dois estágios está equipado com proteção contra explosão e uma placa de montagem.

Este regulador de pressão de GLP evita que o gás líquido flua para dentro da tubulação e está equipado com uma proteção contra sobrepressão e uma placa de montagem.

INFORMAÇÕES ADICIONAIS: Desde 2002, é prescrita uma pressão de 30 mbar para instalações de gás em veículos. Antes de 2002, tanto 30 mbar quanto 50 mbar eram usados em campistas e caravanas. Certifique-se de escolher um regulador de pressão que forneça a pressão de gás correta para o equipamento conectado.

Instruções de segurança:
- Monte o regulador de pressão em área externa ou ventilada. O regulador de pressão possui uma válvula de alívio de pressão. Por este motivo, estas peças não podem ser colocadas no interior (na cabine) de uma autocaravana ou caravana. Servem em um espaço ventilado conectado ao ar externo e não conectado ao espaço interno.
- Leia as instruções fornecidas com o regulador de pressão

Atenção! Instale os redutores no regulador de pressão usando fita de vedação de gás ou agente de travamento para uma boa vedação.
Adequado apenas para gás na forma de vapor de um tanque de vapor GLP ou cilindro de gás. (NÃO adequado para GLP líquido)

Preste atenção ao sentido de conexão (direção do fluxo) do filtro de gás e do regulador de pressão. Veja a seta no produto. Alimentação: IN, ligação a escadas pequenas e Alimentação: OUT, ligação a escadas grandes

DICA! Forneça às peças um revestimento protetor, como um tecido transparente, para que fiquem bem protegidas contra água e sujeira externa.
