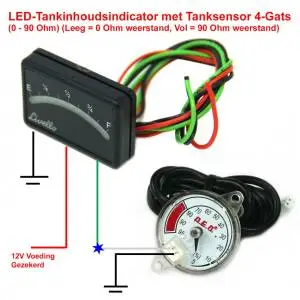

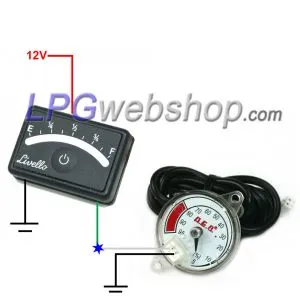

 | LPG-Tanksensor 0-90 Ohm voor 4 gats LPG-tank | +€ 17,96 |
LPG-Tank Damptank 85L (Ø360x944) GZWM Cilinder Liggend 4 gats - Camper kooktank
LPG-Tank Damptank 85L (Ø360x944) GZWM Cilinder Liggend 4 gats - Camper kooktank
Type: GZWM ZC360/85P - 4-gats dampgas cilinder LPG-tank (4x separate appendages)
Goedkeuring: E20 67R-01 0612 (Hoogwaardige Automotive ECE 67R-01 Goedkeuring.)
Tankinhoud: Bruto 85 Liter (80%=68 Liter)
Afmetingen: Ø360 mm x Lengte: 944 mm
Bruto Leeggewicht: 36 kg
Montage: Middels montageringen / montagebeugels (Raadpleeg de voorschriften)
Tankpositie: Horizontaal, appendages schuin naar beneden gericht. Zie merkteken (kruis met pijl) op de gastank ter indicatie van de bovenkant en het horizontale midden.
LET OP! Kies de tank in de juiste configuratie (Afbeeldingen ter illustratie en als voorbeelden van configuraties.)
355004000
Type: GZWM ZC360/85P - 4-gats dampgas cilinder LPG-tank (4x separate appendages)
Goedkeuring: E20 67R-01 0612 (Hoogwaardige Automotive ECE 67R-01 Goedkeuring.)
Tankinhoud: Bruto 85 Liter (80%=68 Liter)
Afmetingen: Ø360 mm x Lengte: 944 mm
Bruto Leeggewicht: 36 kg
Montage: Middels montageringen / montagebeugels (Raadpleeg de voorschriften)
Tankpositie: Horizontaal, appendages schuin naar beneden gericht. Zie merkteken (kruis met pijl) op de gastank ter indicatie van de bovenkant en het horizontale midden.
LET OP! Kies de tank in de juiste configuratie (Afbeeldingen ter illustratie en als voorbeelden van configuraties.)
€ 359,39 Incl. BTW
€ 433,00
17% kortingBuitenlandse bedrijven met een geldig BTW-nummer winkelen hier BTW-vrij! LEES HOE.
Optionele producten
Veilige WebshopWebshop Keurmerk & Beveiligd met SSL. Uw gegevens en bestelling zijn hier veilig.
Verzenden & AfhalenGratis verzending vanaf €150,- in NL tot 22kg.
Retourneerbeleid14 dagen bedenktijd & retourrecht

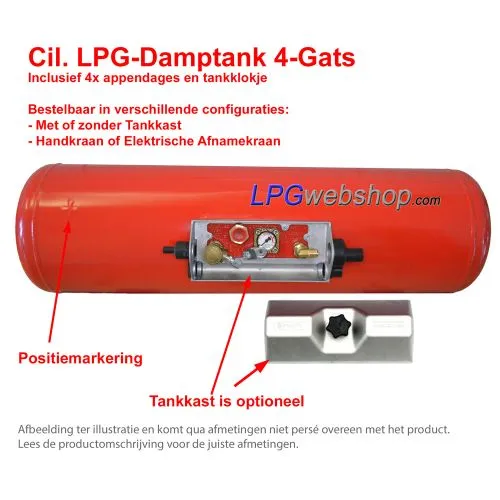

LPG-Dampgastank Cilindertank 4-gats GZWM 85 Liter (Ø360 x L944) incl. appendages en tankklokje. Gastank tbv Camper, Caravan of Foodtruck

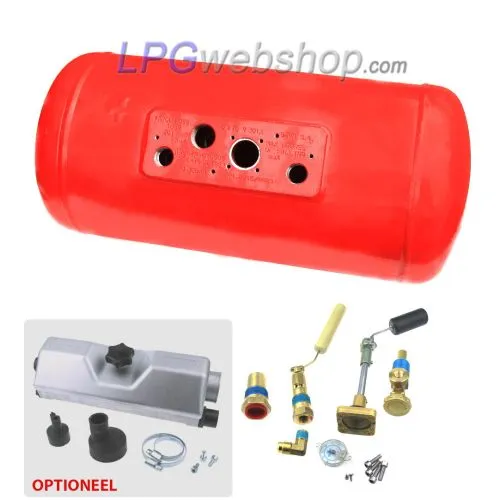

Deze damptank is voorzien van 4 appendages; een 80%-vulklep met terugslagklep, een overdrukventiel (afblaasventiel), een afnamekraan (handmatig of elektrisch bedienbaar), een inhoudsmeter met klokje. Een optionele tankkast omsluit deze appendages en kan eventuele afblaasgassen opvangen. Om op het dashboard de tankinhoud te kunnen bekijken is er een Led-indicator met tanksensor optioneel verkrijgbaar. Op de 80%-vulklep met kniestuk kan een vulslang te worden aangesloten, welke is verbonden met een vulaansluiting op het voertuig. De gasdruk uit de damptank dient te worden gereduceerd en afgeregeld middels een drukregelaar.
Hoogwaardige Automotive ECE 67R-01 Goedkeuring. Eventuele herkeuring na 10 jaar is afhankelijk van nationale regelgeving. In veel landen volstaat een visuele inspectie. (Informeer u over uw nationale regelgeving).
Controleer alvorens te bestellen eerst heel goed welk type LPG-tank en welke afmetingen u nodig heeft en wat past in uw applicatie. Het omruilen van een LPG-tank is soms lastig aangezien het transport bij zware tanks per pallet gaat en kostbaar is. (Afhalen is wellicht ook mogelijk.)
Bestudeer de onderstaande informatie goed!
Positie van de Appendages: Centraal geplaatst onder 105°. (het merkteken op gastank geeft horizontale midden aan)

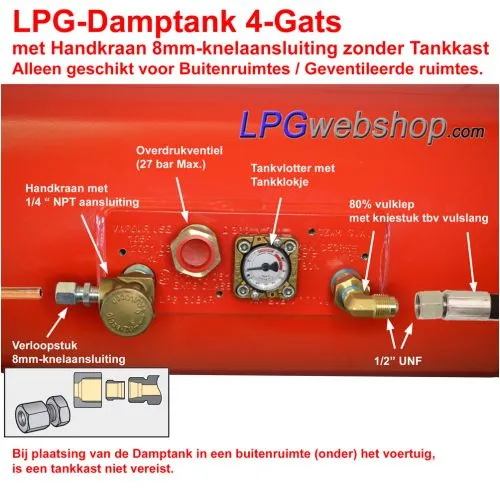

- Tankuitgang: Afnamekraan naar keuze, Handkraan met verloopstuk 8mm-knel, Handkraan met SHELL-Aansluiting (G.5) of Elec. Tankkraan met koppeling 5/16"UNF 45° Flare (11W NC)
- Overdrukventiel 27 bar
- Tankvlotter + tankklokje (standaard zonder bedrading)
- 80%-Vulklep met 90° kniestuk aansluiting 1/2"UNF - 45° Flare Male (19mm)
- Tankkast: (Optioneel mee te bestellen tegen meerprijs)
Uit dit type LPG-damptank komt Gasvorming LPG (Propaan- en Butaangas) dat gebruik wordt in bijvoorbeeld Campers en Caravans. Bijvoorbeeld om op te koken of verwarmen. Geschikt voor plaatsing onder een voertuig (Dwars of in de Lengterichting) afhankelijk van de beschikbare ruimte en wensen, of in een open geventileerde ruimte. Als de gastank in het voertuig (binnenruimte) wordt geplaatst, is het gebruik van de optionele tankkast (appendagekast) verplicht en dient deze gasdicht te worden gemonteerd. Te gebruiken icm met ontluchtingsslang en een bodemontluchting voor het afvoeren van eventuele gassen naar buiten. Deze LPG-tank is niet geschikt voor het rijden op LPG (vloeibaar gas).
TANKKAST: Een tankkast (appendagekast) wordt gebruikt ter bescherming van de appendages en, in geval van inbouw, om de eventuele gassen uit de tank op te vangen en vervolgens te kunnen afvoeren via een ontluchtingsslang en bodemontluching naar buiten. Een tankkast is veriest als de LPG-tank in de binnenruimte van een voertuig wordt geplaats en dient gasdicht te zijn aangesloten middels de meegeleverde rubbers. Een tankkast is niet persé nodig als de LPG-tank in een buitenruimte of in een open geventileerde ruimte wordt geplaats. Bijvoorbeeld bij onderbouw. Dan kan de LPG-tank direct in de buitenlucht afblazen.
Binnenruimte / Buitenruimte:
In het geval dat een gastank in een binnenruimte wordt geplaatst (inbouw) is het nodig de gastank te voorzien van een gasdichte tankkast en een ontluchtingsslang etc. voor het afvoeren van eventuele gassen naar buiten. Een tankkast icm een handkraan is niet altijd goed gasdicht te maken....

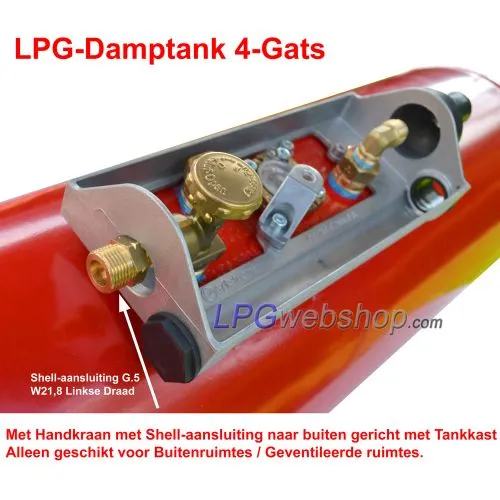

Bij gebruik van een handkraan met SHELL-aansluiting is het NIET mogelijk om de tankkast gasdicht aan te sluiten, waardoor deze combinatie NIET geschikt is voor inbouw (binnenruimte), maar alleen voor onderbouw of in een open geventileerde ruimte.

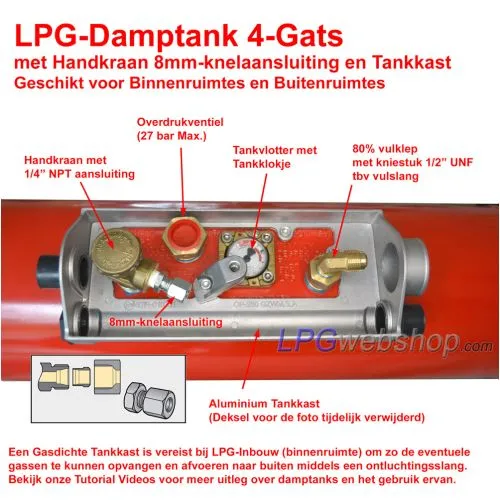

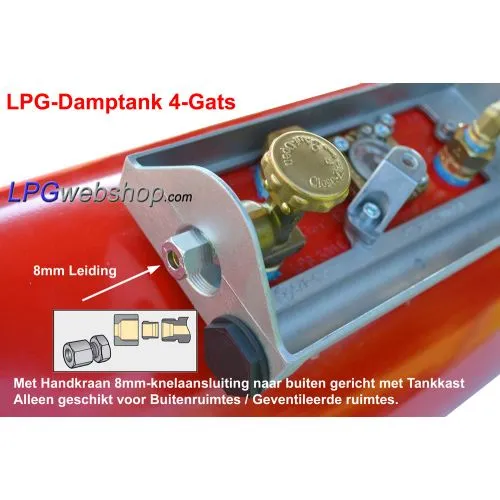

In geval van een handkraan met een 8mm-knel aansluiting kan de tankkast wel gasdicht worden aangesloten, maar alleen als de handkraan met de uitgang naar binnen staat gericht. (de gasleiding kan dan in een lus in de tankkast worden gelegd of via dezelfde kant als de vulslang uit de tankkast lopen).
Met de handkraan direct naar buiten gericht, kan de tankkast NIET gasdicht worden, want er is dan geen ruimte voor het plaatsen van een gasdichte kunststof mof. Hierdoor is inbouw (binnenruimte) dus niet mogelijk.
HANDMATIGE TANKKRAAN 8mm: Standaard wordt een dampgastank uitgevoerd met een handkraan. Dat betekent dat de uitgang van de gastank handmatig dient te worden open- en dichtgedraaid. Dat kan soms lastig zijn als de tank ver onder het voertuig is geplaatst en er lastig bij te komen is. Een handkraan wordt standaard met een 8mm knelkoppeling uitgevoerd, zodat er een 8mm LPG-Leiding (koper / kunststof) op kan worden aangesloten naar de drukregelaar toe.

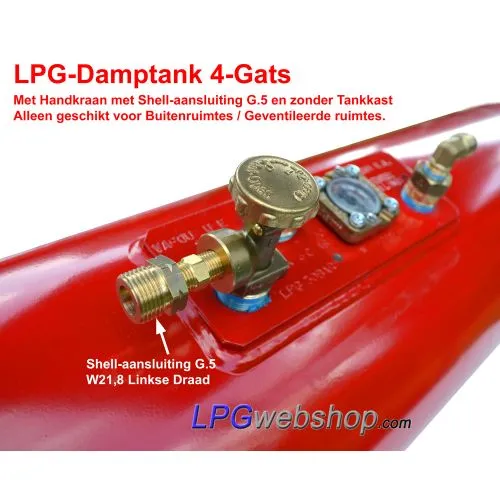

HANDMATIGE TANKKRAAN SHELL: Optioneel kan er ipv een 8mm-knelaansluiting een SHELL-aansluiting met W21,8 Linkse draad worden geplaatst. Deze optie wordt soms gebruikt om een drukregelaar of een hogedruk-gasslang of hogedruk-leiding direct op de damptank te kunnen aan te sluiten. (mogelijk is een additionele verloopnippel naar een G.12 aansluiting nodig voor een goede gasdichte aansluiting.)
LET OP! Bij een handkraan met Shell-aansluiting kan de tankkast niet gasdicht worden afgesloten en is deze manier dus alleen geschikt voor een buitenruimte en niet geschikt voor inbouw (binnenruimte).

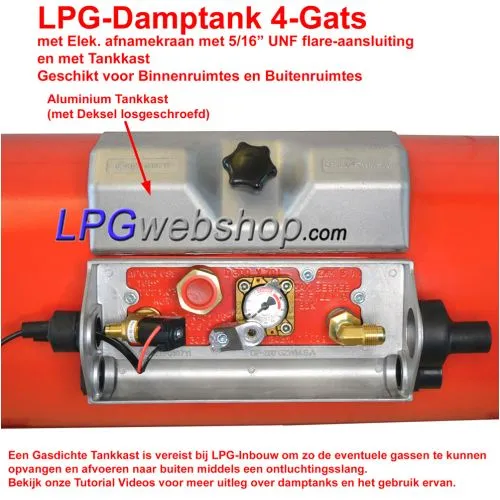

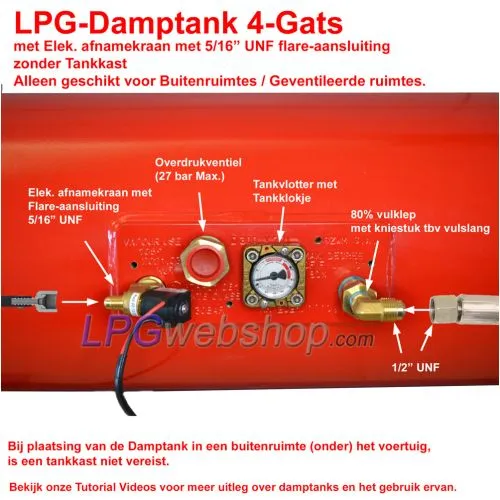

ELECTRISCHE TANKKRAAN kan er ook gekozen worden voor een elektrische tankkraan die met 12V (11W) (Normally Closed) wordt bekrachtigd via een elektrisch circuit met een LPG-schakelaar en zekering (niet inbegrepen). Dat maakt het open en sluiten van de tankkraan vanuit het voertuig mogelijk. Er moet wel goed rekening worden gehouden dat als men lang stil staat met de tankkraan bekrachtigd dat dit de accu zou kunnen leegtrekken. Ook op dit type tankkraan past een 8mm (koperen) LPG-Leiding maar dan met een Flare-aansluiting. Type: 5/16" UNF.
Laat een gastank door een erkende specialist installeren! En laat de gehele installatie keuren door een bevoegde autoriteit.
Hanteer de RDW-RICHTLIJNEN en NPR-2577-RICHTLIJNEN voor een stevige en veilige installatie.

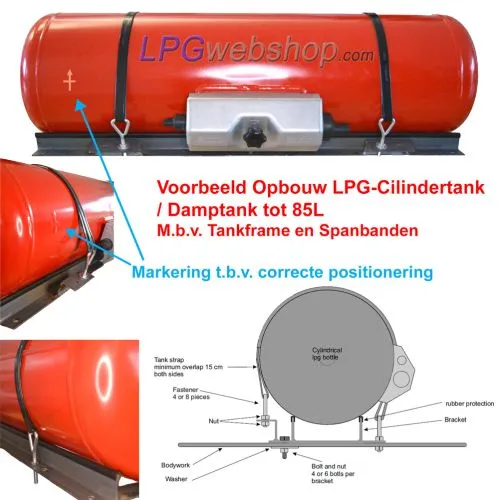

Tankmontage:

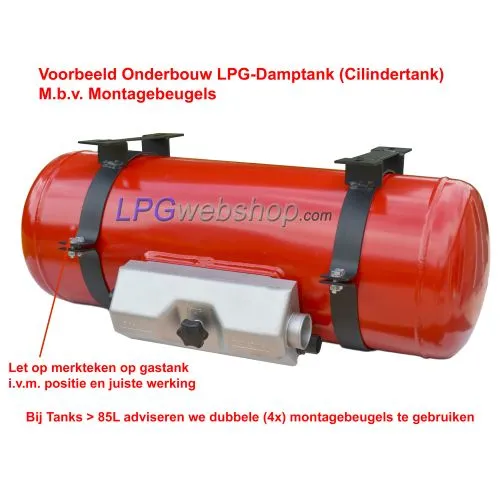

Maak gebruik van montageringen of montagebeugels van de juiste diameter of een complete damptankmontageset. Of bekijk al ons tankmontagemateriaal.

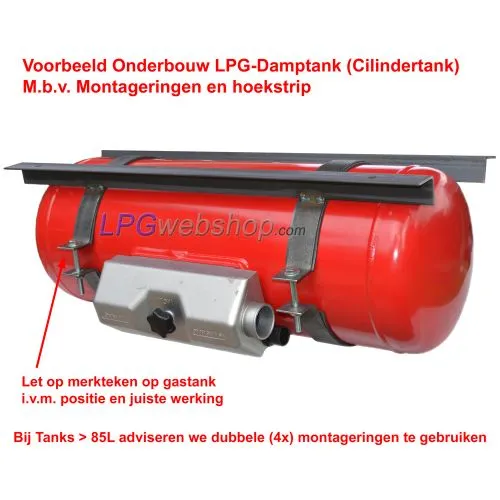

Let op de positionering van de dampgastank! Dit is belangrijk voor een juiste werking van de tank. Het merkteken (een kruis links boven de appendages) op de gastank geeft aan wat het horizontale middenvlak en wat de bovenkant is. De appendages staan lichtelijk naar beneden gericht (dus net onder het horizontale middenvlak). Als de tank niet in de juiste positie wordt gemonteerd, zal de tank niet goed vullen, kan er vloeibaar gas ipv dampgas uit de tank komen en kunnen er andere problemen ontstaan.
Vind meer informatie over een juiste installatie en montage van een LPG-Dampgastank (cilinder) in onze handleiding: LPG-TANK INSTALLATIE INSTRUCTIES
TIP!
In geval van LPG-onderbouw: Gastank en kleppen voorzien van een beschermcoating (transparante undercoating) voor langere levensduur. Herhaal dit jaarlijks.
Bij elke nieuwe LPG-Tank wordt een Tankcertificaat meegeleverd. Deze zit meestal op de doos of op de tank zelf geplakt. Hierop staat informatie over o.a. de goedkeuring, productiedatum en het serienummer. Dit document is uniek, individueel voor de tank en zeer lastig opnieuw te verkrijgen. Bewaar het dus heel goed! U kunt het nodig hebben bij de keuring van uw auto.
Download als alternatief het 67R-01 goedkeuringsdocument van dit type tank onder het tabblad BIJLAGEN op deze pagina.
De verzendkosten zijn afhankelijk van de bezorgbestemming en het totaalgewicht van de bestelling. U kunt de verzendkosten inzien door het product(en) in het winkelwagentje te plaatsen en de bestemming op te geven. Producten zwaarder dan 30kg kunnen niet meer als pakket verstuurd worden en dienen op een pallet te worden vervoerd.
Als alternatief is het ook mogelijk om dit product af te halen op afspraak bij Eindhoven (Ekkersrijt). In dit geval zijn er geen additionele transportkosten en is het nodig dat u eerst de bestelling en de betaling online bij ons heeft afgerond.
Nadat u de gastank heeft besteld zullen we de LPG-tank voor u prepareren in de door u bestelde configuratie d.w.z. het monteren van de tankkleppen. Dit is een expertiseklus en hier hebben we even de tijd voor nodig. Om deze reden lukt het ons niet altijd om de tank nog dezelfde dag te versturen of gereed te hebben om af te halen.
De druk in de gastank varieert ongeveer van 1 tot 20 bar (afhankelijk van de temperatuur), maar deze is in ieder geval veel te hoog voor de gas verbruikende apparatuur (BBQ, brander, gasstel, etc). Daarom is het altijd nodig de druk te reduceren (verlagen) naar een constante lage druk (30 - 50 mbar). Dit wordt gedaan middels een drukregelaar die op de uitgang van een gastank wordt aangesloten (direct of met tussenkomst van een hogedruk-gasslang of -verbindingsleiding en of hogedruk-gasfilter).
Tip! Soms is het ook mogelijk om de drukregelaar zodanig te positioneren dat deze relatief dichter bij gas verbruikende apparatuur wordt geplaatst, zodat de lagedruk-leidingen korter kunnen worden gehouden. (Dit voorkomt een mogelijke drukval in de lagedruk-leidingen.) Houdt hierbij wel rekening dat de hogedruk-leiding en drukregelaar niet in de binnenruimte mogen worden aangelegd. Deze dienen altijd in de buitenruimte of in een met de buitenruimte geventileerde ruimte te worden geplaatst. Dit i.v.m. mogelijke lekkage en aanwezige overdrukventielen, waarbij het gas niet in de binnenruimte terecht kan komen.
Hanteer in ieder geval altijd de nationale richtlijnen (NPR-2577 Richtlijnen).
Na het verlagen van de druk m.b.v. een drukregelaar, kan het gas verder worden verdeeld in het voertuig (camper, caravan of foodtruck) om ten einde aan te komen bij de diverse gasapparatuur. Hiervoor kunnen bijvoorbeeld de onderstaande producten worden gebruikt. denk aan leiding, verdeelkranen om het gas te kunnen vertakken en te kunnen afsluiten. Maar ook snelkoppelingen voor het maken van een buitenaansluiting.
Tip en advies! Houd de lagedruk-leidingen bij voorkeur zo kort mogelijk, om mogelijke drukvallen te voorkomen. Op deze manier zorgt u ervoor dat elke onderdeel voldoende gas ontvangt. Gebruik bij langere trajecten, bij voorkeur een leiding met een zo'n groot mogelijk binnendiameter (bijvoorbeeld type XD-5).
Zorg ervoor dat de lagedruk-leiding goed wordt gefixeerd in het voertuig middels leidingbeugels. Alleen het laatste stukje traject mag worden uitgevoerd met flexibele rubber gasslang en dient niet langer te zijn dan 1 meter.
Hanteer in ieder geval altijd de nationale richtlijnen (NPR-2577 Richtlijnen).
355004000
Datasheet
- Instructie:
- Het is verplicht dit product te laten monteren door een deskundige. Ons bedrijf wijst alle aansprakelijkheid af in geval van een ongeval.
- Opmerking:
- Tankkast is nodig indien tank in de auto wordt geplaats. Tankkast niet persé nodig indien appendages in de buitenlucht. Bijv: Onderbouw of tank in de open bak van Pickup.
- Advies:
- In geval van onderbouw: Voorzie de tank van beschermcoating (undercoating) voor langere levensduur.
- Herroepingsrecht:
- Bij het aansluiten van het product (Elektrisch, Gas of Koelvloeistof), vervalt het recht op retournatie.
- Downloads:
- Handleidingen en Documentatie - Zie het tabblad Bijlagen op deze pagina.
- Bijbehorende Producten:
- Zie onderaan deze pagina
- Verzendkosten:
- Wordt berekend in de Checkout en is daar zichtbaar. (Is afhankelijk van het totaalgewicht, bestemming en kortingen.)
- Toepassing:
- Geschikt voor inbouw en onderbouw
- Diameter Cil. Tank:
- 36cm
- Tankinhoud:
- 81 - 90L
- Tanklengte:
- 91 - 100cm
