STAKO Cil. LPG-Tank Dampgas 20L (Ø200x717) Liggend 4-gats 67R incl. appendages - Camper kooktank

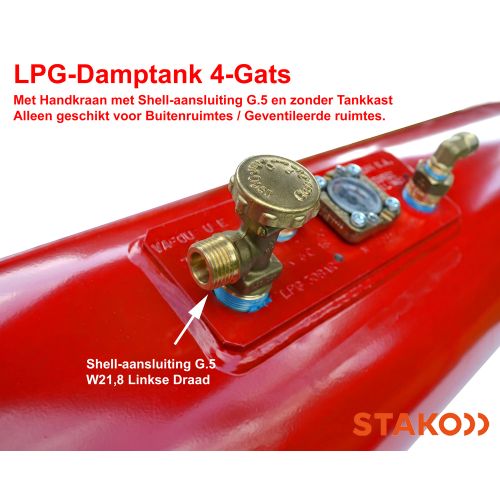

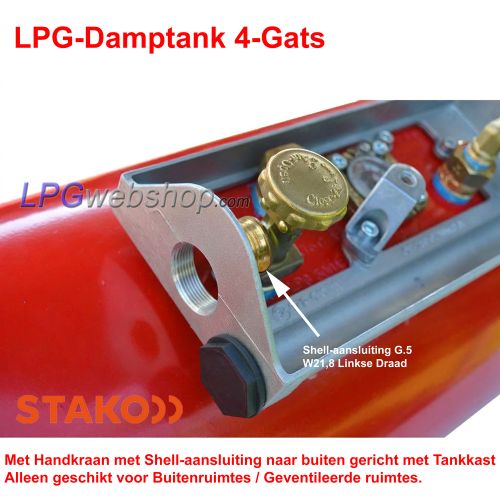

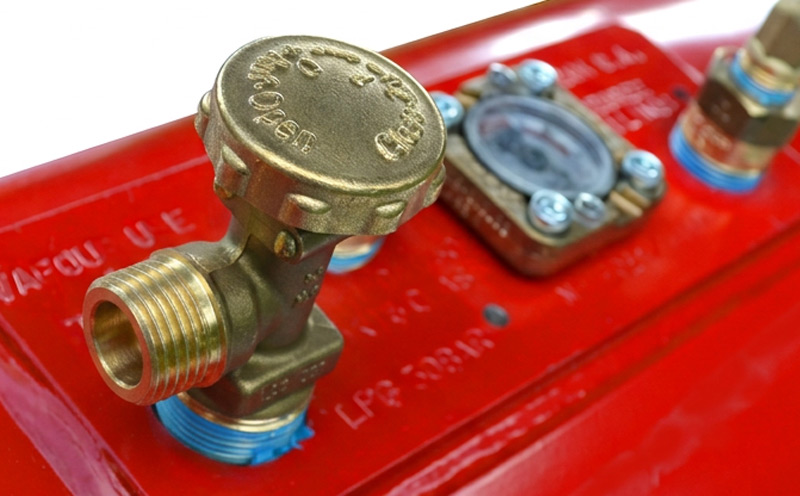

1. Handmatige Tankkraan Shell

Standaard uitvoering met een SHELL Male (G.2/G.4/G.5/G.8) aansluiting en W21,8x1/14 Linkse draad. Ideaal om een drukregelaar direct op de tank aan te sluiten. Voor een gasdichte afdichting met een G.12 koppeling is een verloop van G.5 naar G.12 noodzakelijk.

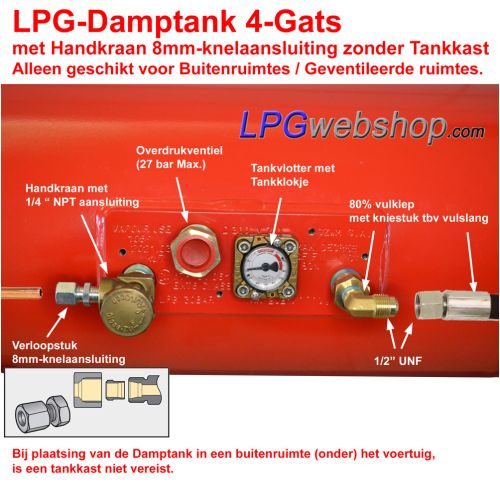

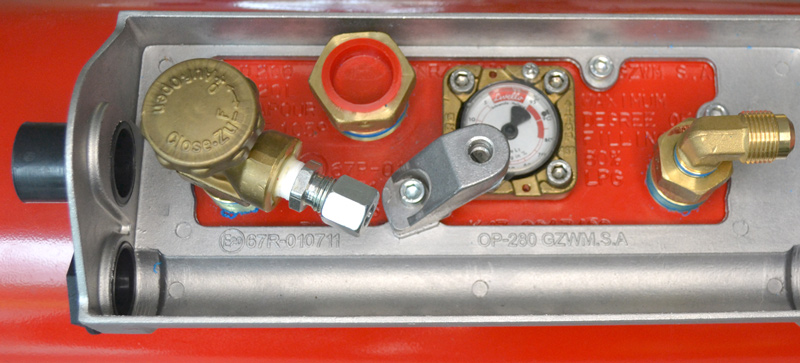

2. Handmatige Tankkraan 8mm

Deze variant is voorzien van een 8mm knelkoppeling. Hiermee kunt u direct een 8mm LPG-leiding (koper of kunststof) aansluiten richting de drukregelaar. Ideaal voor installaties waarbij de drukregelaar op afstand wordt gemonteerd.

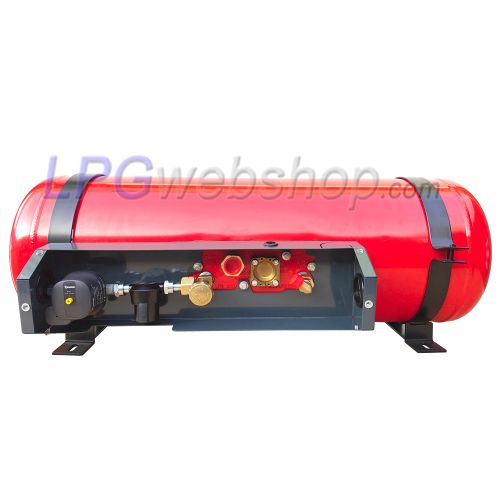

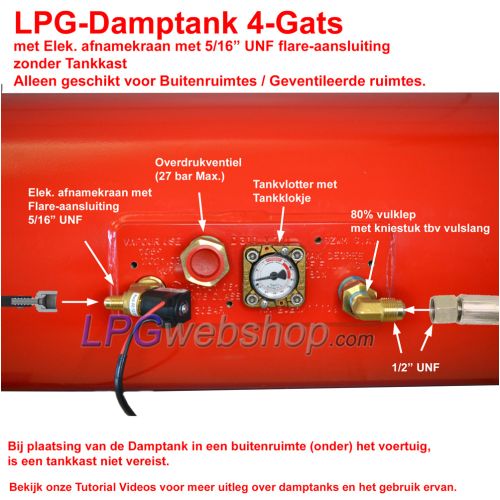

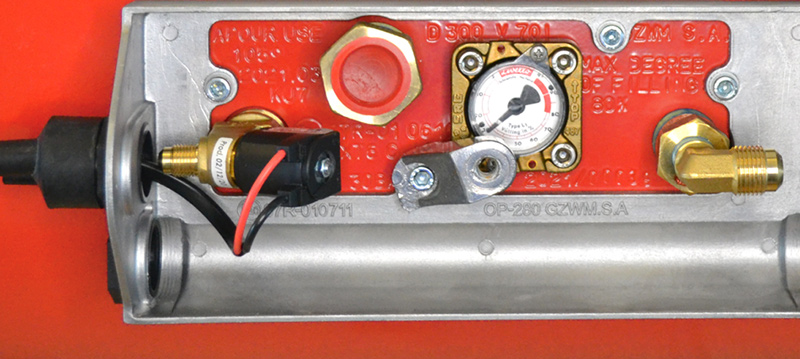

3. Elektrische Tankkraan (12V)

Maakt het openen en sluiten van de tank vanuit het voertuig mogelijk via een 12V-schakelaar (11W). Ideaal bij lastig bereikbare tanks. Voorzien van een 5/16" UNF Flare-aansluiting voor 8mm leidingen. Let op: bij langdurig openstaan zonder draaiende motor kan de accu leegraken. Gebruik altijd een zekering en relais.

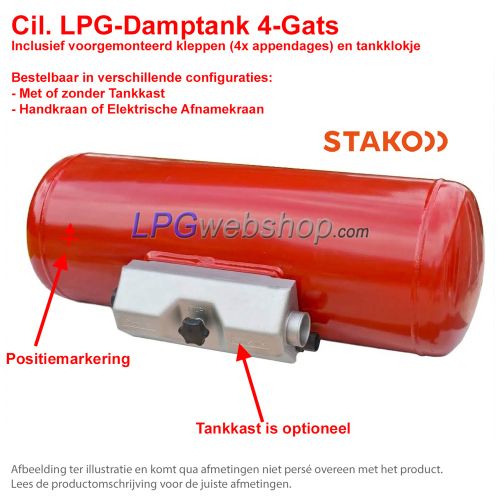

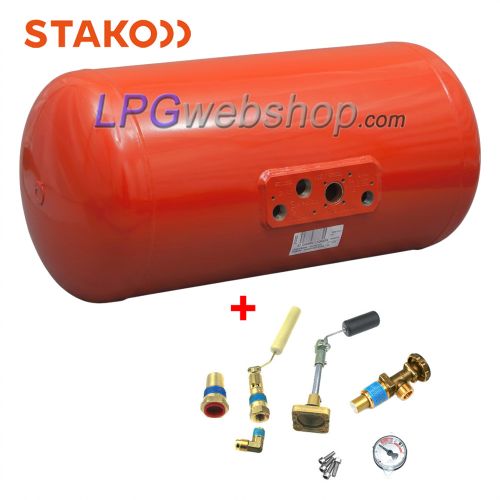

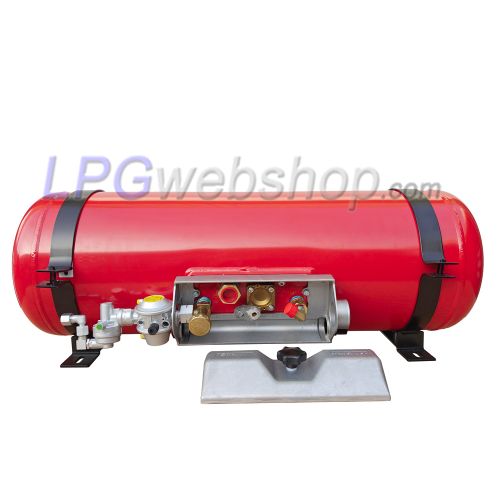

De 4 Appendages op de tank

Onze 4-gats dampgastanks worden volledig geassembleerd geleverd met de volgende appendages:

• 80%-Vulklep: Met terugslagklep en kniestuk (1/2" UNF Flare) voor de vulslang.
• Overdrukventiel: Veiligheidsventiel dat afblaast boven de 27 bar.
• Afnamekraan: De door u gekozen variant (Shell, 8mm of Elektrisch) met uitstroombegrenzer.
• Inhoudsmeter: Voorzien van tankvlotter en klokje. Optioneel uitbreidbaar met een LED-indicator systeem voor dashboard-aflezing.

Alle appendages worden door ons professioneel gemonteerd en getest voor verzending. Een optionele appendagekast kan worden meegebesteld voor extra bescherming en gecontroleerde afvoer van eventuele afblaasgassen.

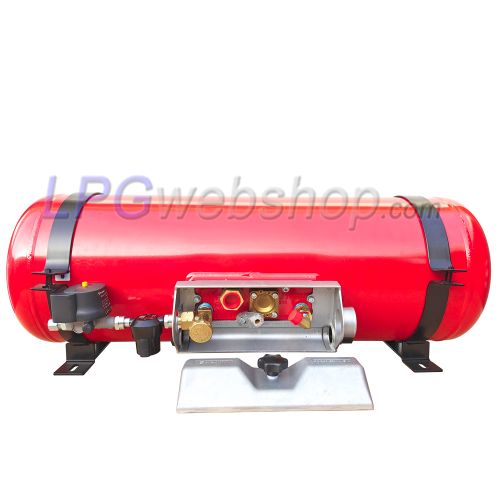

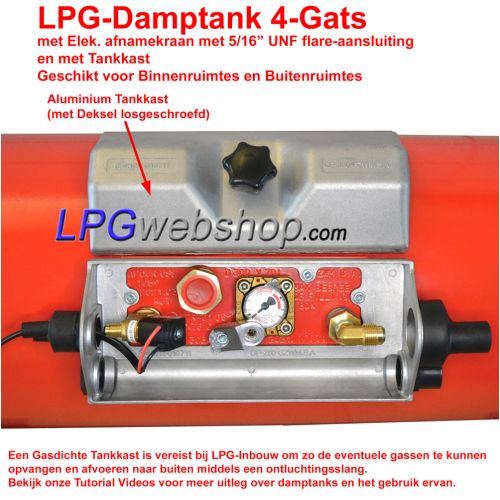

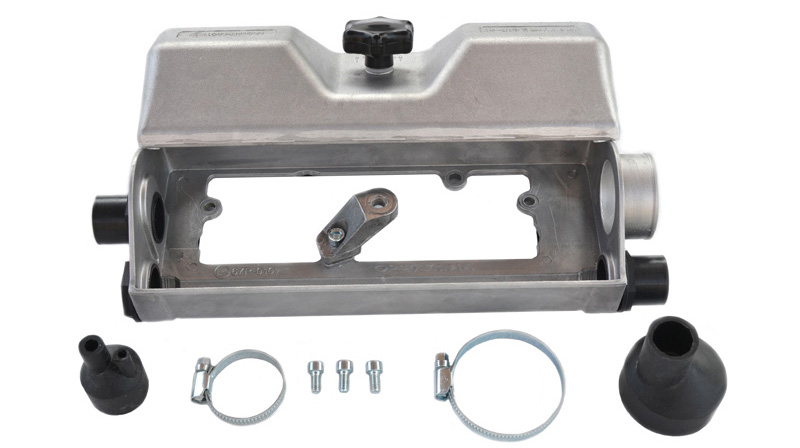

1. Standaard Aluminium Tankkast (Gasdicht)

Deze klassieke aluminium kast is bedoeld voor een volledig gasdichte afdichting. Middels de meegeleverde rubbers en een afblaasslang met bodemdoorvoer (niet inbegrepen) kunt u de tank veilig in een binnenruimte plaatsen. De kast vangt eventuele gassen uit het overdrukventiel op en voert deze direct naar buiten het voertuig af.

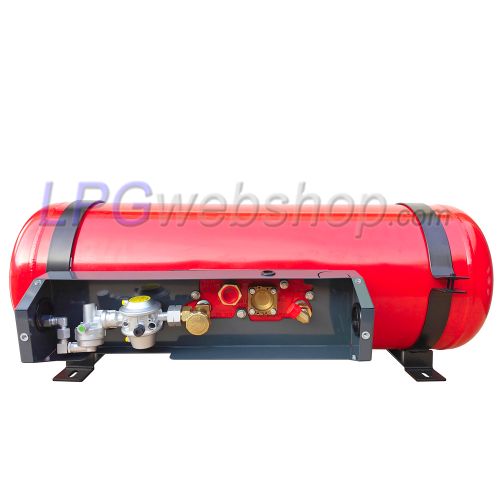

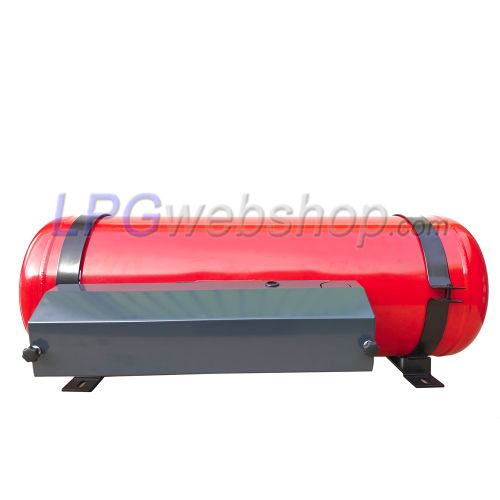

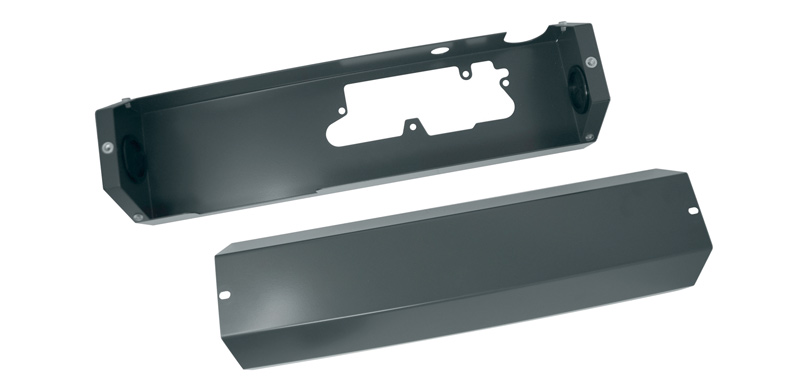

2. Verlengde Stalen Tankkast (Beschermkap)

Deze robuuste stalen kap is niet gasdicht, maar biedt optimale bescherming tegen vuil, opspattend water en steenslag. Dankzij het verlengde ontwerp beschermt deze kast niet alleen de appendages, maar ook de drukregelaar als deze direct op de tank is gemonteerd. Ideaal voor onderbouw-installaties.

Wanneer is een tankkast gasdicht?

De mogelijkheid om de installatie gasdicht af te sluiten (voor inbouw) is sterk afhankelijk van de gekozen tankkraan:

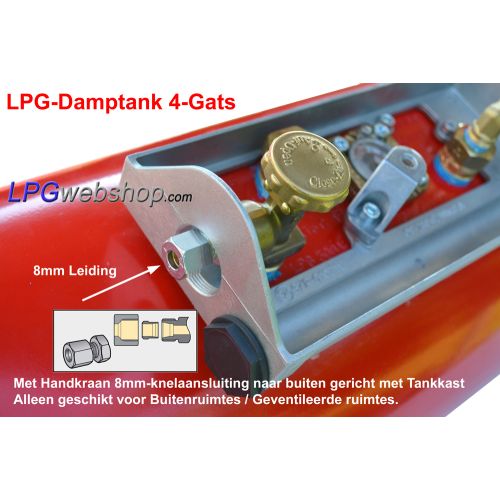

• Handkraan 8mm (Uitgang naar buiten): Niet gasdicht te maken vanwege gebrek aan ruimte voor de afdichtingshoes.

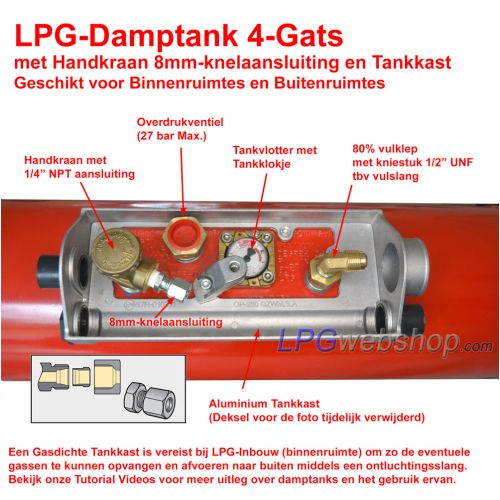

• Handkraan 8mm (Uitgang naar binnen): Wel gasdicht aan te sluiten door de leiding in een lus in de kast te leggen.
• Elektrische tankkraan: Volledig gasdicht aan te sluiten i.c.m. de aluminium tankkast.

Indien de LPG-tank in een buitenruimte (onderbouw) of een reeds geventileerde gaskast wordt geplaatst, is een gasdichte afwerking niet vereist, maar blijft bescherming tegen weersinvloeden noodzakelijk.

Wat is een LPG-Dampgastank?

Dit onderdeel slaat vloeibaar LPG op en zorgt voor de verdamping ervan, zodat het gas in gasvorm de tank verlaat. De meeste damptanks zijn herkenbaar aan hun rode kleur en / of de markering "VAPOUR USE" en beschikken over vier appendages (vullen, afname, inhoudsmeter en overdrukbeveiliging). Deze tanks voldoen aan de strenge UNECE 67R normering voor automotive toepassingen.

Hoe werkt het verdampingsproces?

LPG wordt vloeibaar opgeslagen, maar een klein deel verdampt bovenin de tank. Zodra u gas afneemt, daalt de druk en verdampt er opnieuw vloeistof. Dit proces onttrekt warmte aan de omgeving:

• De tank koelt af tijdens gebruik.
• Propaan verdampt beter bij lage temperaturen dan butaan.
• Bij zeer hoog verbruik en kou kan de druk dalen doordat de tank te sterk afkoelt.

Heeft u een zeer hoge gasvraag (bijv. voor een grote foodtruck)? Overweeg dan om meerdere flessen of tanks te koppelen voor meer verdampingscapaciteit.

De volgende tutorials sluiten aan bij dit artikel:

1. LPG-Dampgastanks voor Campers, Caravans en Foodtrucks
   Algemene informatie over toepassingen en voordelen.
2. LPG-installatie in een recreatievoertuig
   Uitgebreide gids over de opbouw van uw gassysteem.
3. Montage-instructies voor LPG-cilindertanks
   Cruciale instructies voor een veilige en solide fixatie.
4. Hoe werkt een tankmeter op een LPG-tank?
   Uitleg over vlotters, klokjes en LED-indicatoren.
5. Drukregelaars voor Gasflessen en Dampgastanks
   Informatie over crashsensoren en veilige gasafname.

Heeft u na het lezen van deze tutorials nog vragen? Neem dan contact op met onze klantenservice voor technisch advies.

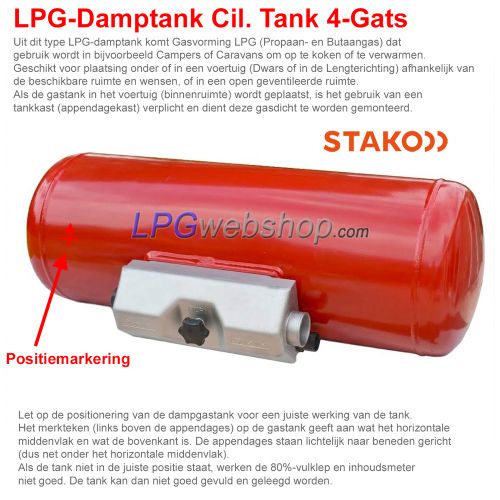

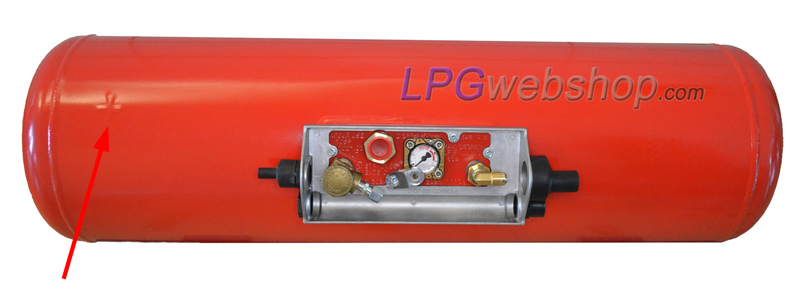

Positionering & Merkteken

Let goed op het merkteken (links boven de appendages). Dit geeft het horizontale middenvlak en de bovenkant aan. De appendages moeten na montage lichtelijk naar beneden gericht staan. Indien de tank niet correct gepositioneerd is, zullen de 80%-vulklep en de inhoudsmeter niet juist werken, wat kan leiden tot problemen bij het vullen of legen van de tank.

Beschikbare Montagemethodes

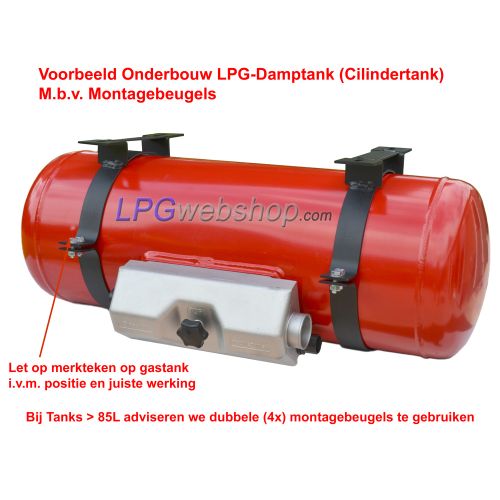

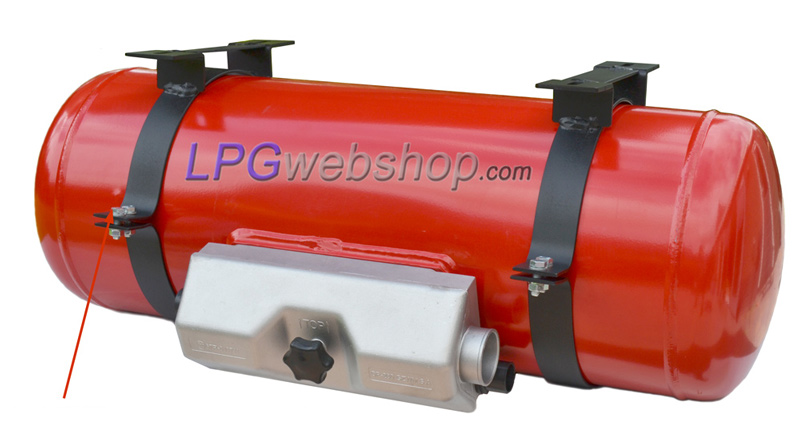

1. Montagebeugels met voet

Deze beugels klemmen om de tank heen en beschikken over een voet die direct aan het chassis of de vloer van het voertuig bevestigd kan worden. Ze zijn zeer robuust en geschikt voor zowel onderbouw als inbouw. Verkrijgbaar in diverse maten voor vrijwel elke tankdiameter.

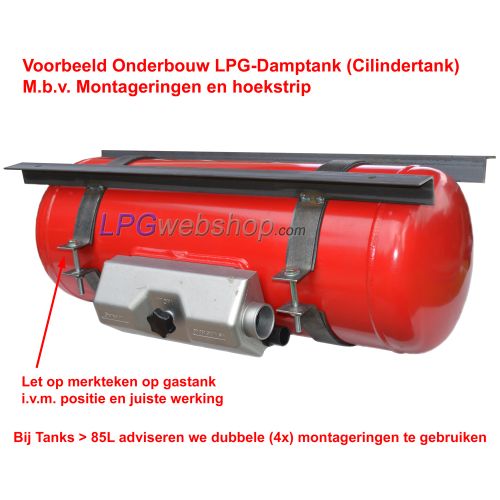

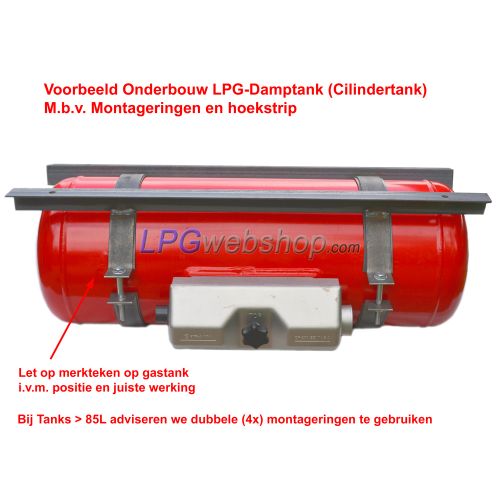

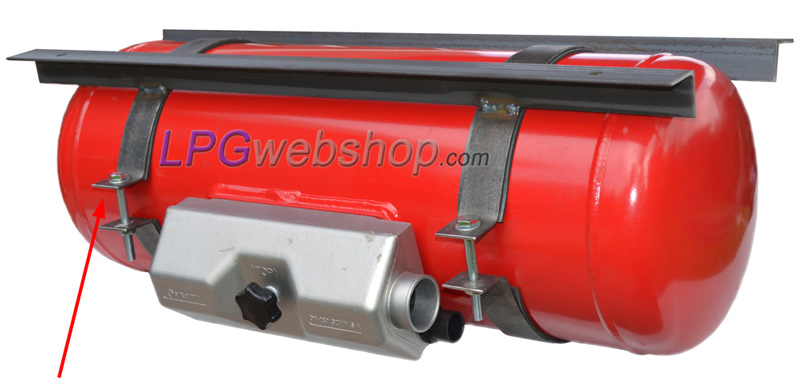

2. Montageringen

Ideaal voor het maken van een op maat gemaakte constructie in combinatie met ijzeren hoeklijnprofielen. De ringen klemmen om de tank en kunnen aan het frame worden gelast of geschroefd. Deze methode is geschikt voor onderbouw en inbouw.

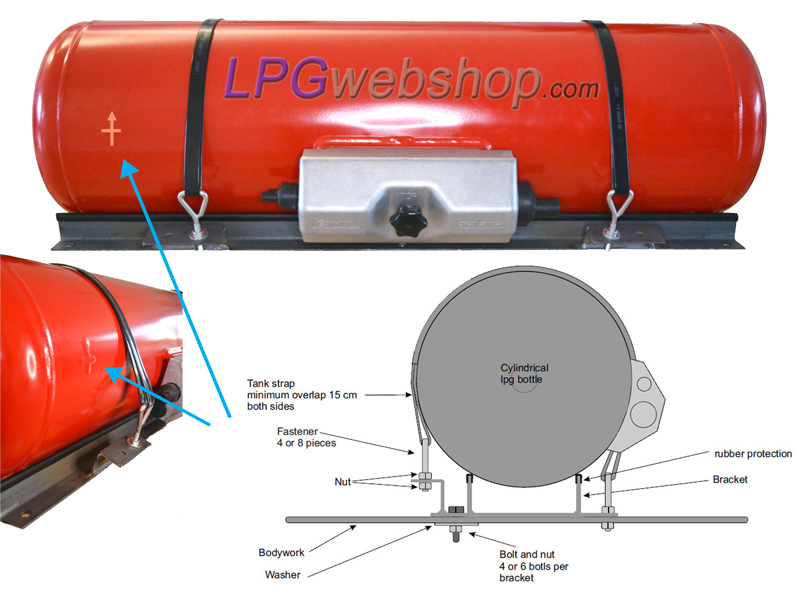

3. Tankframe met spanbanden

Dit systeem bestaat uit een rek waarop de tank met stalen spanbanden wordt vastgezet. Let op: Alleen geschikt voor inbouw en voor tanks met een diameter van 27 t/m 40 cm (max. 140L). Gebruik bij tanks groter dan 85L altijd 4 spanbanden.

Basisvoorschriften voor Installatie:

• Tank mag geen metalisch contact maken met de tankbevestiging (gebruik meegeleverd isolatiemateriaal)
• Minimale bodemspeling (afstand tot het wegdek) van 20 cm bij onderbouw.
• Minimaal 10 cm afstand tot warmtebronnen (zoals de uitlaat).
• Leidingen mogen nooit het laagste punt van het voertuig vormen.
• Laat de installatie bij voorkeur uitvoeren door een erkende LPG-specialist.
• Laat de complete installatie keuren door een bevoegde autoriteit (zoals de RDW).

Voor meer gedetailleerde instructies verwijzen wij u naar onze tutorial: Montage-instructies LPG-cilindertanks.

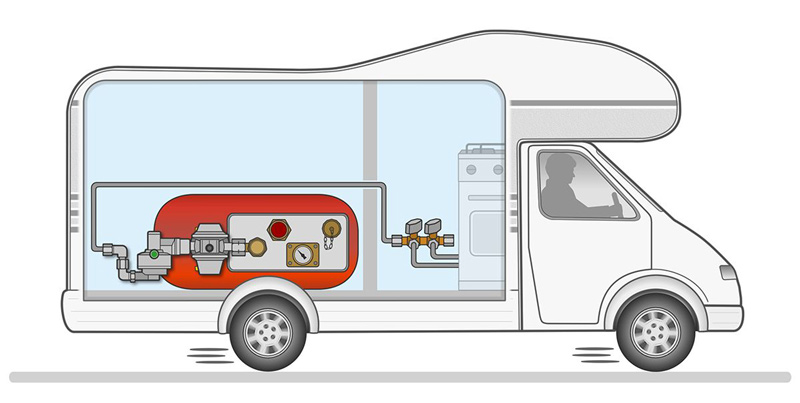

Typische opbouw van een complete damptankinstallatie

1. Montage & Fixatie

De basis van een veilige installatie is een deugdelijke bevestiging. U kunt hiervoor gebruikmaken van losse montagebeugels of een complete damptankmontageset (achterset). Deze sets zijn inclusief gecertificeerde beugels en een vulsysteem naar keuze. Zie voor meer details het blokje "Montage & Installatie".

2. Het Vulsysteem

Voor maximaal tankgemak adviseren wij een complete buitenvulset. Deze alles-in-één pakketten bevatten een buitenvulaansluiting (vlak of opbouw), een vulslang op maat, leidingbeugels en een set Europa-vuladapters. Zo kunt u in heel Europa tanken zonder de gaskast te hoeven openen.

3. Drukregeling & Veiligheid (EN 1949)

Het gebruik van een drukregelaar is essentieel om de hoge tankdruk te reduceren naar de veilige werkdruk (30 mbar) voor uw apparatuur. Volgens de Europese regelgeving EN 1949 dient de drukregelaar direct op de tankkraan te worden gemonteerd, zonder tussenkomst van slangen of leidingen. De meeste drukregelaars voor recreatievoertuigen zijn reeds voorzien van een benodigd overdrukventiel (S2SR).

4. Het Lagedruktraject

Stroomafwaarts van de drukregelaar begint het lagedruktraject (30 mbar). Dit gedeelte van de installatie transporteert het gas naar de verbruikers (kachel, kookplaat, koelkast). Belangrijke onderdelen zijn:

• Vaste gasleiding: Gebruik bij voorkeur 8mm of 10mm stalen of koperen leidingen voor de hoofdstructuur.
• Flexibele gasslangen: Alleen toegestaan voor de laatste verbinding naar apparatuur of bij beweegbare delen.
• Verdeelkranen: Om elk gasverbruikend toestel afzonderlijk te kunnen afsluiten via een centraal blok.
• Koppelingen: Gebruik uitsluitend goedgekeurde knelkoppelingen of snelkoppelingen voor een gasdichte verbinding.

5. Inhoudsmeting (Draadloos of Bedraad)

Wilt u niet meer bukken om het gasniveau op de tank zelf te controleren? Er zijn verschillende manieren om de tankinhoud comfortabel op afstand uit te lezen:

• Mopeka Bluetooth sensoren: Hiermee leest u de inhoud nauwkeurig af op uw smartphone. Speciaal voor cilindrische tanks zijn er concave (holle) zelfklevende houders beschikbaar voor een optimale signaaloverdracht.
• Bedrade LED-indicator: Een bewezen oplossing waarbij de mechanische meter op de tank wordt vervangen door een elektronische tanksensor, verbonden met een indicator op uw dashboard. Beschikbaar met of zonder geïntegreerde schakelaar.

Type-goedkeuringsdocument

Naast het unieke certificaat is er ook een algemeen goedkeuringsdocument. Dit document heeft betrekking op het model tank (bijvoorbeeld alle tanks met een bepaalde diameter van een specifieke fabrikant).

• Geeft aan aan welke Europese richtlijnen het type tank voldoet.
• Bevat de classificatie en het officiële goedkeuringsnummer.
• Vermeldt door welk laboratorium de type-goedkeuring is verstrekt.

Downloaden: Het algemene goedkeuringsdocument kunt u vinden onder het tabblad "Downloads" op deze productpagina. Let op: dit algemene document vervangt nooit het eerder genoemde unieke tankcertificaat!

Wilt u meer weten over hoe u de markeringen op de tank zelf kunt aflezen? Bekijk dan onze tutorials over LPG-regelgeving.

Transport & Kosten

De verzendkosten zijn afhankelijk van de bestemming en het totaalgewicht van uw bestelling. U kunt deze eenvoudig inzien door het product in uw winkelwagentje te plaatsen.

• Pakketpost: Voor bestellingen tot 30kg.
• Palletvervoer: Producten zwaarder dan 30kg kunnen uitsluitend op een pallet vervoerd worden om de veiligheid en onbeschadigde levering te garanderen.

Afhalen in Eindhoven

Het is mogelijk om uw bestelling kosteloos af te halen bij ons afhaalpunt in Eindhoven (Ekkersrijt). Dit kan uitsluitend op afspraak.

Preparaat & Assemblage

Nadat u uw bestelling heeft geplaatst, gaan onze specialisten voor u aan de slag. Wij prepareren de LPG-tank in de door u gekozen configuratie. Dit houdt in dat wij de tankappendages (zoals vulkleppen en kranen) professioneel monteren en testen op lekdichtheid.

Omdat dit een nauwkeurige expertiseklus is, lukt het ons niet altijd om de tank op de dag van bestelling direct te versturen of gereed te hebben. Wij vragen hiervoor uw begrip.

Veiligheidseisen tijdens het vullen

Om veilig te mogen tanken, dient de installatie aan de volgende strikte regels te voldoen:

• Afnamekraan gesloten: De handmatige of elektrische afnamekraan op de tank moet altijd volledig gesloten zijn tijdens het tanken.
• Bereikbaarheid: Indien de kraan op de tank niet direct bij het vulpunt bereikbaar is, dient er een extra afsluitkraan of automatische klep nabij het vulpunt geplaatst te zijn.
• Verplichte beveiligingen: De tank moet voorzien zijn van een 80%-vulbegrenzer met terugslagklep, een overdrukventiel en een uitstroombegrenzer.
• Tankkeuring: De tank moet gecertificeerd zijn volgens ECE 67R.
• Vaste montage: De tank moet permanent en solide aan het voertuigchassis zijn bevestigd volgens EN 12979.

Informeer u voor vertrek altijd over de specifieke regels van de landen die u bezoekt om problemen bij tankstations of inspecties te voorkomen.
